190M Series Medical ScopeMeter
Manual de uso
24

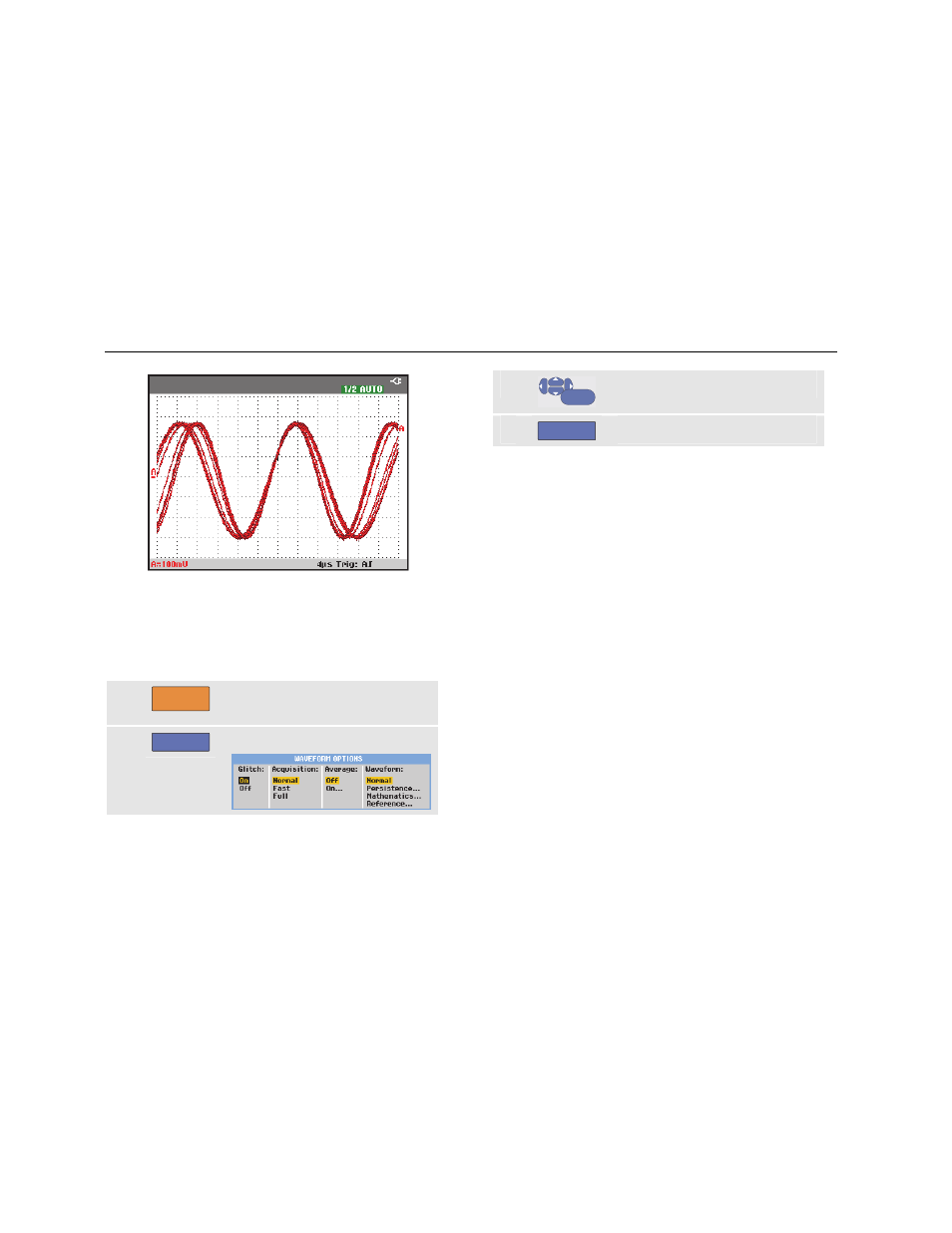

Figura 10. Uso de la persistencia para observar
señales dinámicas
Visualización de transitorios rápidos
Para capturar los transitorios rápidos de la forma de onda,
proceda del siguiente modo:
1
SCOPE
Abra las etiquetas de la tecla
SCOPE
.
2
F4
Abra el menú
WAVEFORM OPTIONS
.
3
ENTER
Seleccione Glitch: On
4
F4
Salga del menú.
Puede utilizar esta función para ver eventos (transitorios
rápidos u otras formas de onda asíncronas) de 8 ns (8
nanosegundos, debido a un conversor analógico-digital
(CAD) con 125 MS/s de velocidad de muestreo) o más
amplios, o bien para ver las formas de onda moduladas
de alta frecuencia.
Al seleccionar el rango 2 mV/div, la detección de
transitorios rápidos se desactivará automáticamente. En el
rango 2 mV/div, puede configurar la activación de los
transitorios rápidos manualmente.
