Utilización del osciloscopio y el medidor
Realización de mediciones automáticas con el osciloscopio
1
19
2
MANUAL
AUTO
Pulse una segunda vez para volver a
seleccionar el rango. En la esquina
superior derecha de la pantalla
aparecerá
MANUAL y la tecla se
iluminará.

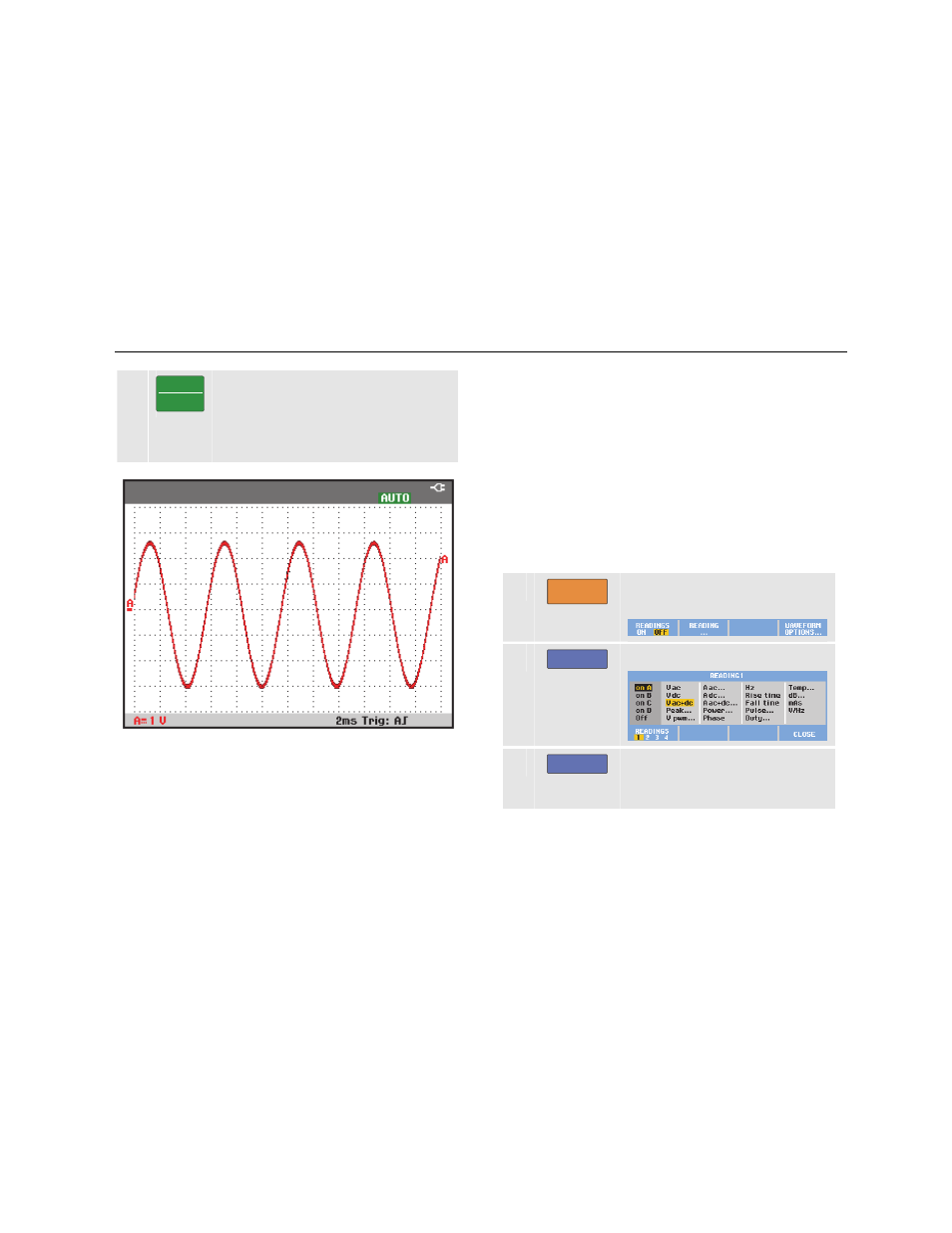

Figura 7. La pantalla después de un ajuste automático
(Auto Set)
Utilice las teclas gris claro RANGE , TIME y MOVE , situadas
en la parte inferior del teclado para cambiar manualmente
la vista de la forma de onda.
Realización de mediciones automáticas
con el osciloscopio
El instrumento de medida ofrece una amplia gama de
mediciones automáticas con el osciloscopio. Además de
las formas de onda, puede mostrar cuatro lecturas
numéricas:L
ECTURA 1 … 4. Estas lecturas se pueden
seleccionar de forma independiente, lo que permite
realizar mediciones en la forma de onda de la entrada A,
la entrada B, la entrada C o la entrada D.
Para seleccionar una medición de frecuencia para la
entrada A, proceda del siguiente modo:
1
SCOPE
Abra las etiquetas de la tecla
SCOPE .
2 F2 Abra el menú READING .. .
3 F1 Seleccione el número de lectura
que desea mostrar, por ejemplo,
R
EADING 1.
