190M Series Medical ScopeMeter
Manual de uso
72

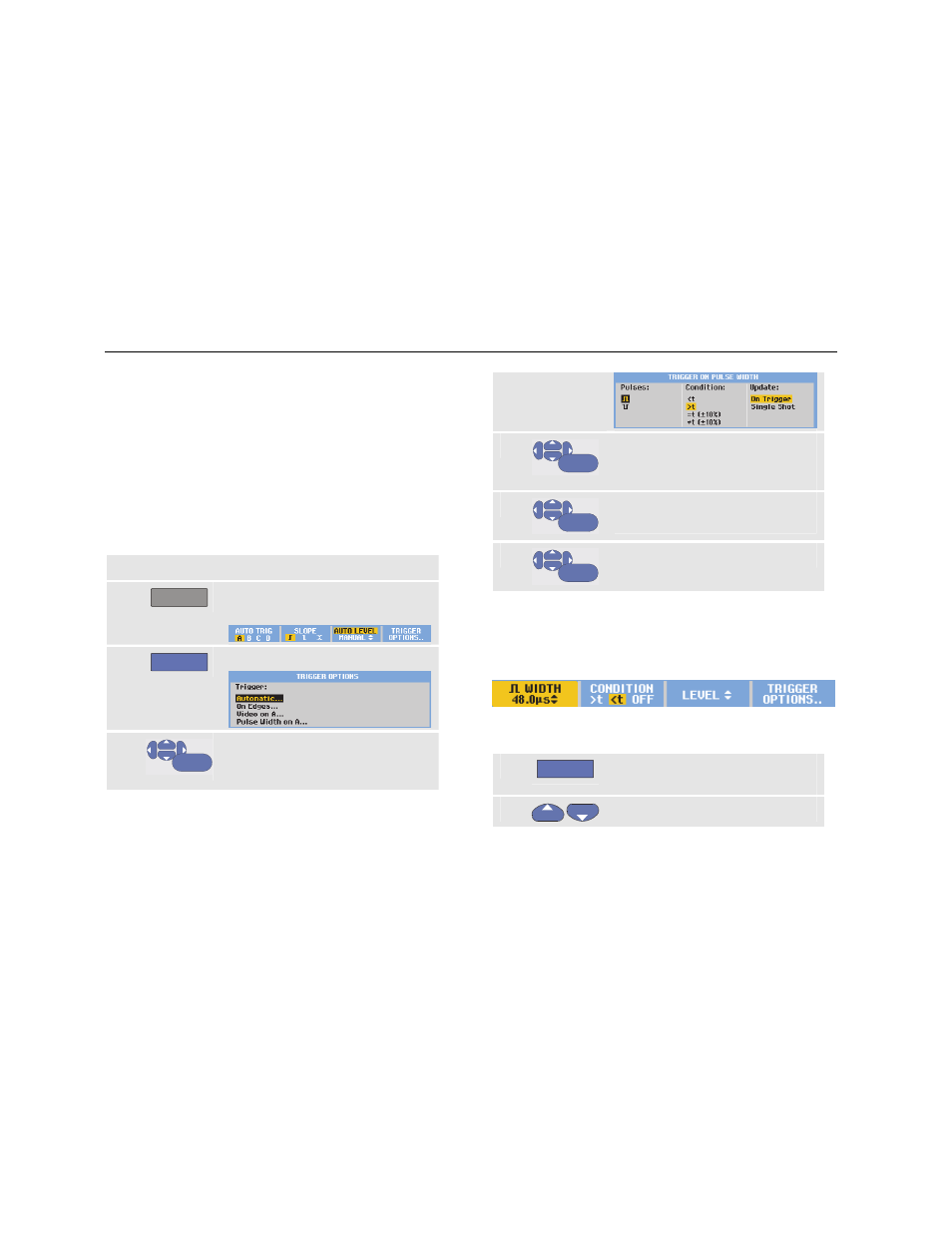

Disparo sobre pulsos
Utilice el disparo de anchura de impulsos para aislar y
visualizar impulsos específicos que sea posible cualificar
por tiempo, como por ejemplo transitorios rápidos,
impulsos ausentes, salvas o caídas de señal.
Detección de impulsos cortos
Para configurar el instrumento de medida para que
dispare sobre impulsos positivos cortos inferiores a 5 ms,
proceda del siguiente modo:
1 Aplique una señal de vídeo a la entrada A roja.
2
TRIGGER
Abra las etiquetas de la tecla
TRIGGER .
3
F4
Abra el menú TRIGGER OPTIONS .
4
ENTER
Seleccione Pulse Width on A...
para abrir el menú Trigger on
Pulse Width.
5
ENTER
Seleccione el icono de impulso
positivo y, a continuación,
Condition.
6
ENTER
Seleccione <t y, a continuación,
Update.
7
ENTER
Seleccione On Trigger.
El instrumento de medida estará ahora preparado para
disparar sólo sobre impulsos cortos. Observe que las
etiquetas de tecla en la parte inferior de la pantalla se
habrán adaptado para permitir la configuración de las
condiciones del impulso:
Para configurar la anchura del impulso a 5 ms, proceda
del siguiente modo:
8
F1
Active las teclas de flecha para
ajustar la anchura del impulso.
9 Seleccione 5 ms.
