190M Series Medical ScopeMeter
Manual de uso
68
Disparo sobre N ciclos
El disparo sobre N ciclos permite generar una imagen
estable de formas de onda de ráfagas de n ciclos, por
ejemplo.
Cada disparo siguiente se genera después de que la
forma de onda haya cruzado el nivel de disparo el número
N de veces en la dirección que cumpla con la pendiente
de disparo seleccionada.
Para seleccionar el disparo sobre N ciclos, continúe de
nuevo a partir del paso 3 (página 65):
4
ENTER
Seleccione On Trigger o Single
Shot y avance hasta Trigger Filter.
5
ENTER
Seleccione un filtro en Trigger
Filter, o desactívelo seleccionando
Off.
6
ENTER
Ajuste NCycle como On.
Observe que las etiquetas de tecla en la parte inferior de
la pantalla se modifican para permitir una nueva selección
de ajustes específicos del disparo sobre N ciclos.
7 Especifique el número de ciclos N.
8 Ajuste el nivel de disparo.

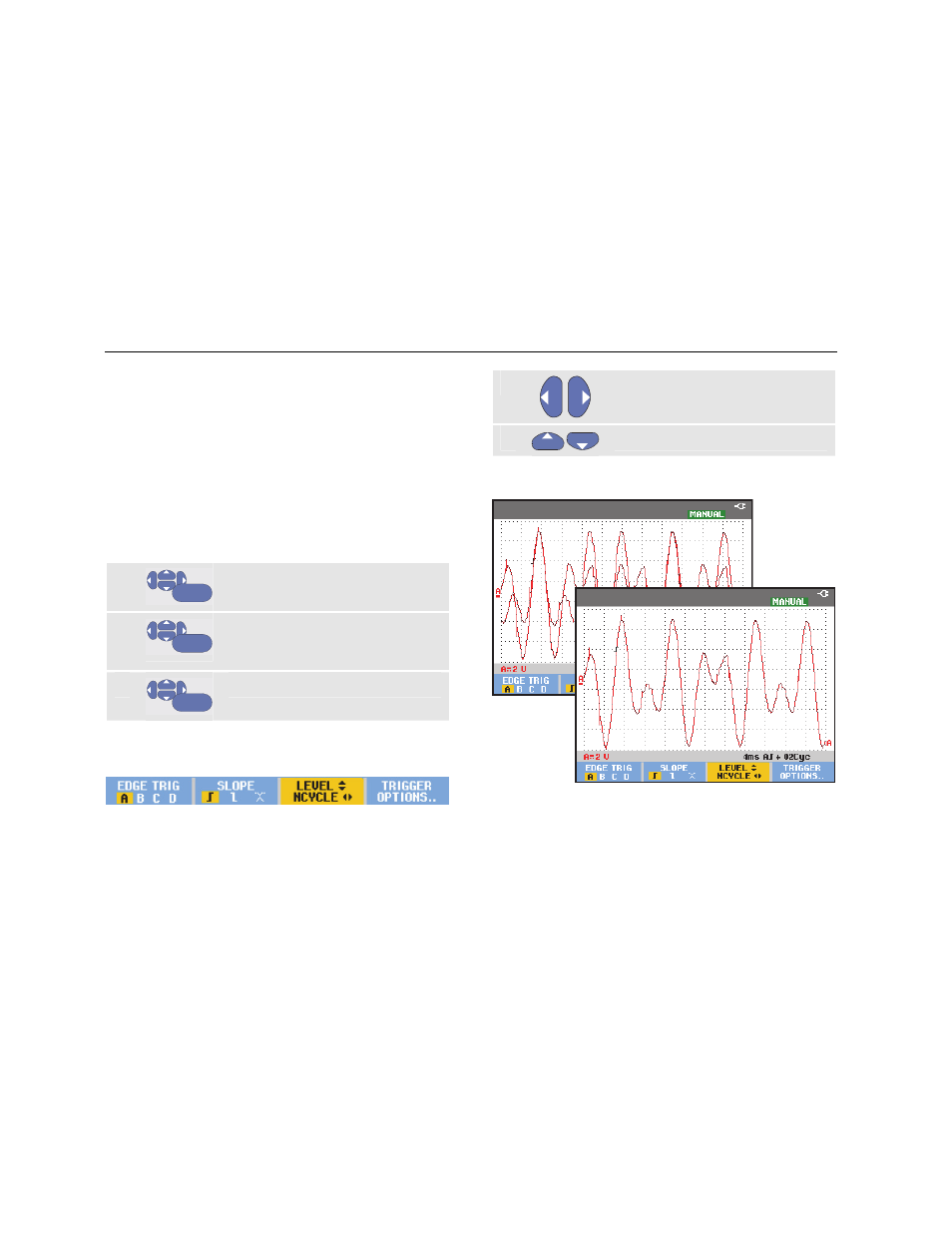

La Figura 31 muestra trazas con disparo sobre N ciclos
(N=2) y sin disparo sobre N ciclos.
Figura 31. Disparo sobre N ciclos
