Utilización del osciloscopio y el medidor

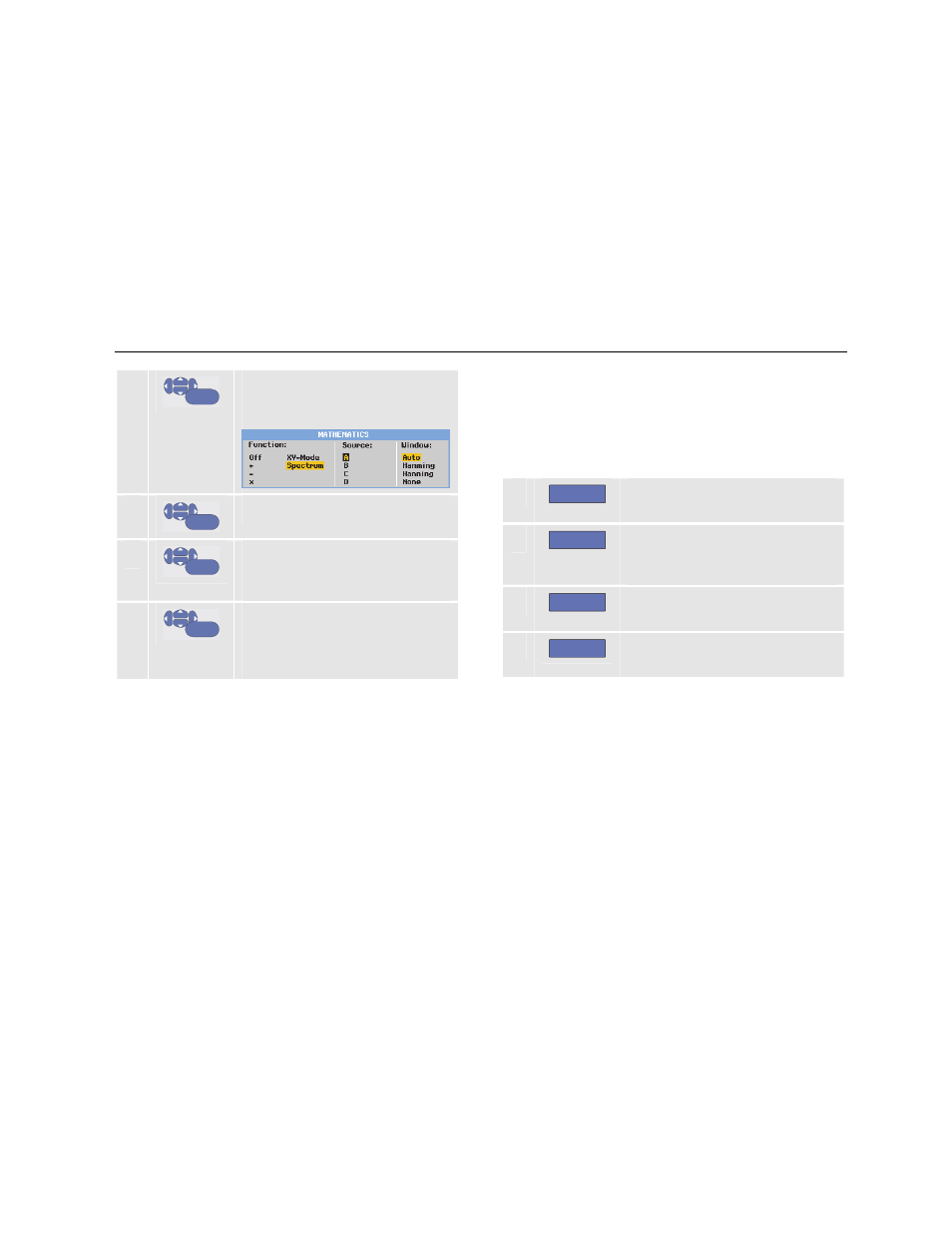

Adquisición de formas de onda
1
31
3
ENTER
Avance hasta Waveform: y
seleccione Mathematics... para
abrir el menú Mathematics .
4
ENTER
Seleccione Function: Spectrum.
5
ENTER
Seleccione la forma de onda
principal del espectro: Source : A,
B, C o D
6
ENTER
Seleccione Window: Auto
(creación automática de ventanas),
Hanning, Hamming o None (in
creación de ventanas).
Verá una pantalla como la que se muestra en la Figura
11.
Observe que en la esquina superior derecha de pantalla
aparece SPECTRUM.
Si aparece LOW AMPL, no se podrá realizar una medición
de espectro debido a la baja amplitud de la forma de
onda.
Si aparece WRONG TB, el ajuste de base de tiempos no
activará el instrumento de medida para mostrar un
resultado FFT. Puede ser demasiado lento, lo que
produce distorsiones, o demasiado rápido, que provoca
menos de un periodo de señal en la pantalla.
7 F1 Realice un análisis del espectro en
la traza A, B, C o D.
8 F2 Ajuste la escala de amplitud
horizontal como lineal o
logarítmica.
9 F3 Ajuste la escala de amplitud
vertical como lineal o logarítmica.
10 F4 Active o desactive la función de
espectro (función de cambio).
