Utilización del osciloscopio y el medidor
Uso de promedio, persistencia y captura de transitorios rápidos
1
23

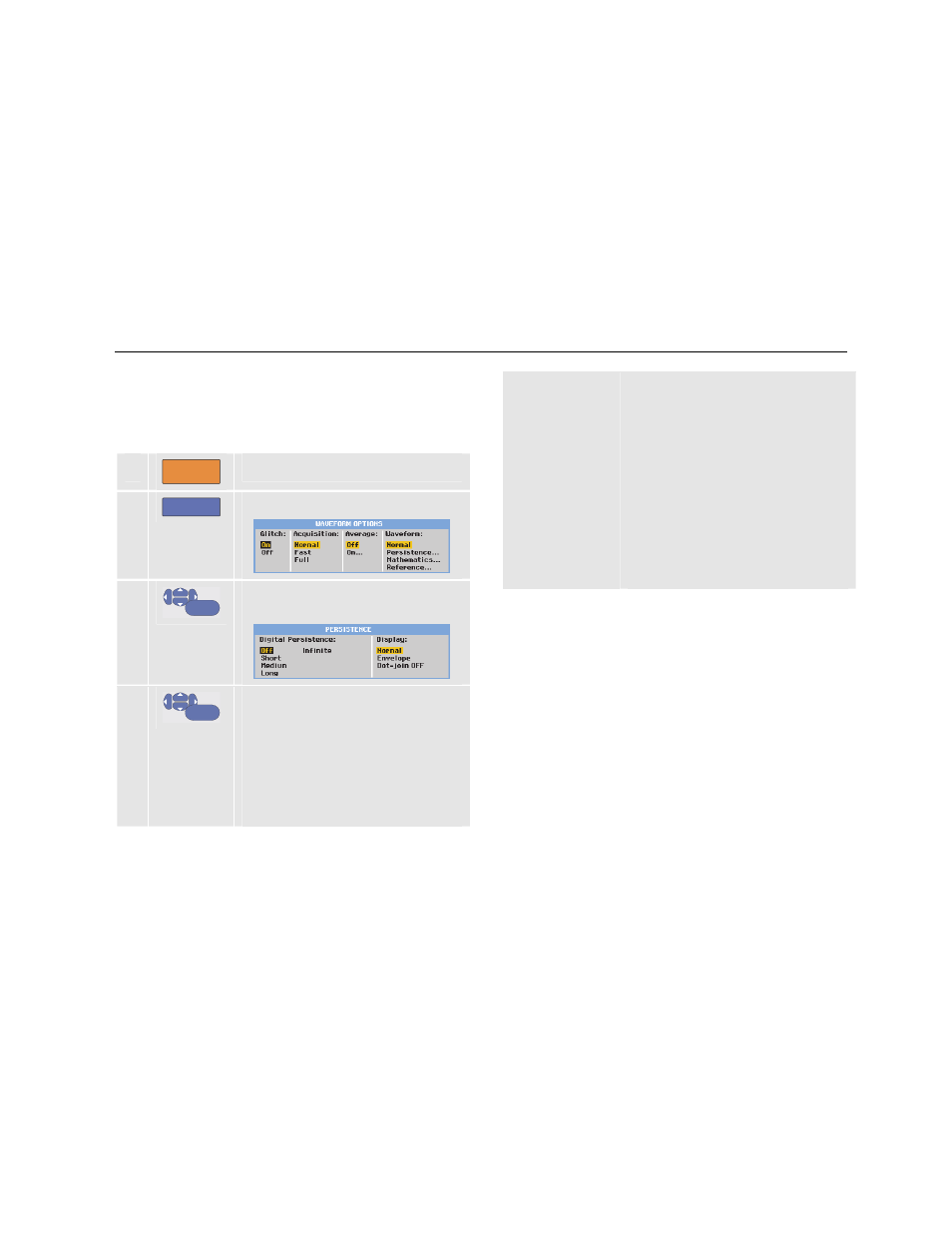

Uso de la función Persistence, Envelope y Dot-
Join para mostrar formas de onda
Puede usar la función Persistence para observar señales
dinámicas.
1
SCOPE
Abra las etiquetas de la tecla SCOPE .
2 F4 Abra el menú WAVEFORM OPTIONS .
3
ENTER
Avance hasta Waveform: y abra el
menú Persistence... .
4
ENTER
Seleccione Digital Persistence:
Short, Medium, Long o Infinite para
observar las formas de onda
dinámicas como en un osciloscopio
analógico.
Seleccione Digital Persistence: Off,
Display: Envelope para ver los
límites superiores e inferiores de las
formas de onda dinámicas (modo
envelope).
Seleccione Display: Dot-join: Off
para mostrar únicamente las
muestras medidas. La desactivación
de la función Dot-join puede resultar
práctica cuando se están midiendo,
por ejemplo, señales moduladas o
señales de vídeo.
Seleccione Display: Normal para
desactivar el modo envelope y
activar la función dot-join.
