Disparo sobre formas de onda
Disparo sobre formas de onda externas (modelo 190M-2)
4
69

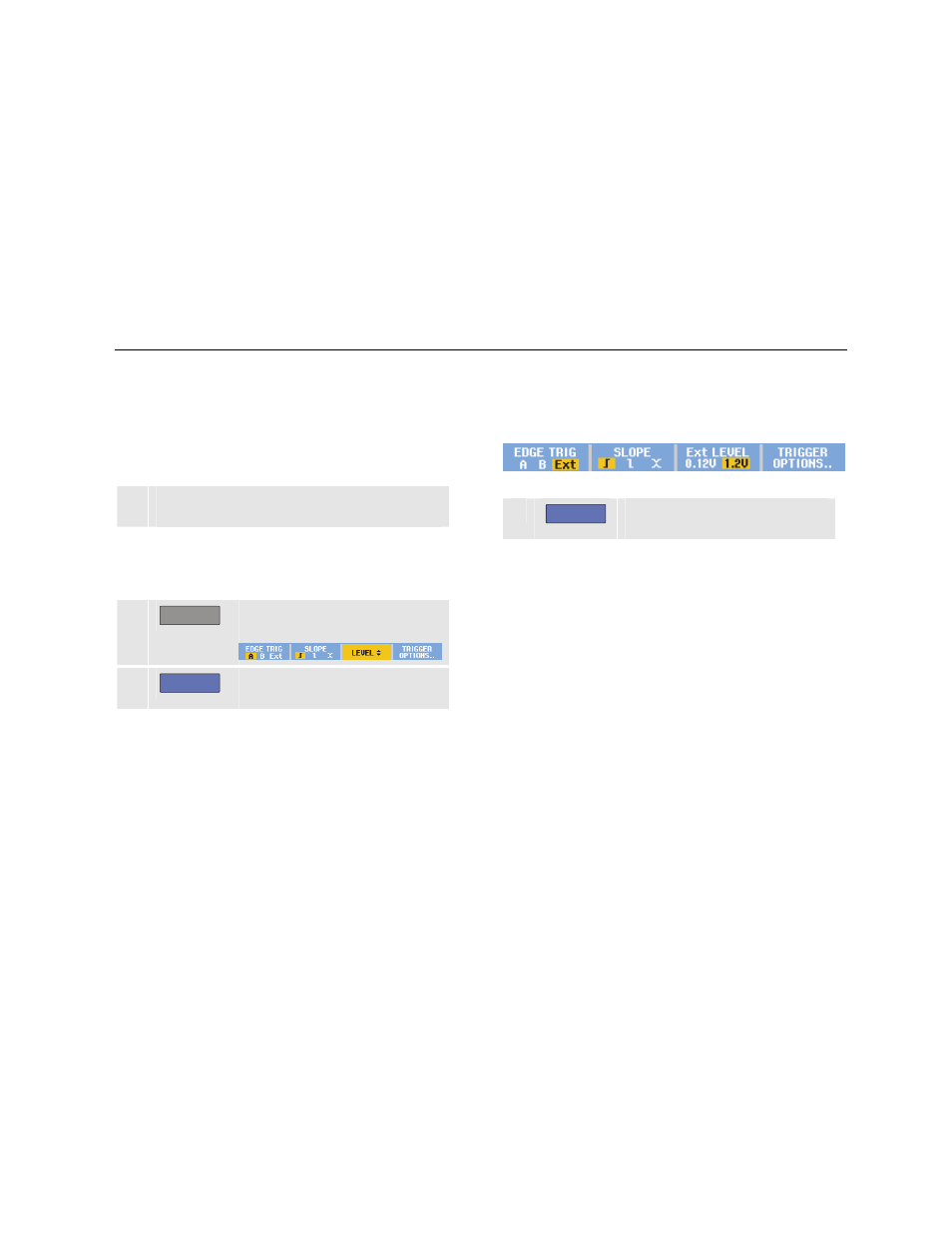

Disparo sobre formas de onda externas
(modelo 190M-2)
Utilice el disparo externo cuando desee ver las formas de
onda de las entradas A y B mientras dispara en una
tercera señal. Es posible seleccionar el disparo externo
con disparo automático o disparo de flanco.
1 Envíe una señal a las entradas para clavija
banana roja y negra de 4 mm.
En este ejemplo se continúa a partir del ejemplo
presentado en Disparo sobre flancos. Para seleccionar la
señal externa como fuente de disparo, continúe del
siguiente modo:
2
TRIGGER
Abra las etiquetas de la tecla
TRIGGER (On Edges).
3
F1
Seleccione el disparo de flanco
Ext (externo).
Observe que las etiquetas de tecla en la parte inferior de
la pantalla se habrán adaptado para permitir la selección
de dos niveles de disparo externos diferentes: 0,12 y 1,2
V:
4
F3
Seleccione 1.2V bajo la etiqueta
Ext LEVEL.
A partir de este punto, el nivel de disparo queda fijo y
pasa a ser compatible con las señales lógicas.
