Uso de las funciones del registrador
Registro de formas de onda de osciloscopio en la memoria profunda (función Scope Record)
2
47
Registro de formas de onda de
osciloscopio en la memoria profunda
(función Scope Record)
La función SCOPE RECORD es un modo de desplazamiento
que registra una forma de onda larga de cada entrada
activa. Esta función puede utilizarse para controlar formas
de onda similares a señales de control de movimiento o el
evento de activación de una fuente de alimentación
ininterrumpida (UPS). Durante el registro se capturan los
transitorios rápidos. Gracias a la profundidad de memoria,
es posible efectuar registros de más de un día. Esta
función es similar al modo de desplazamiento de muchos
osciloscopios de almacenamiento digital, con la diferencia
de que la memoria es más profunda y la funcionalidad es
mejor.
Inicio de una función de registro osciloscópico
Para registrar, por ejemplo, la forma de onda de las
entrada A y B, proceda como se indica a continuación:
1 Aplique una señal a las entradas A y B.
2
RECORDER
Abra el menú principal RECORDER .
3
ENTER
En el menú principal del
registrador, resalte Scope
Record y comience el registro.
La forma de onda recorre la pantalla de derecha a
izquierda al igual que un registrador gráfico normal.
(Consulte la Figura 21).

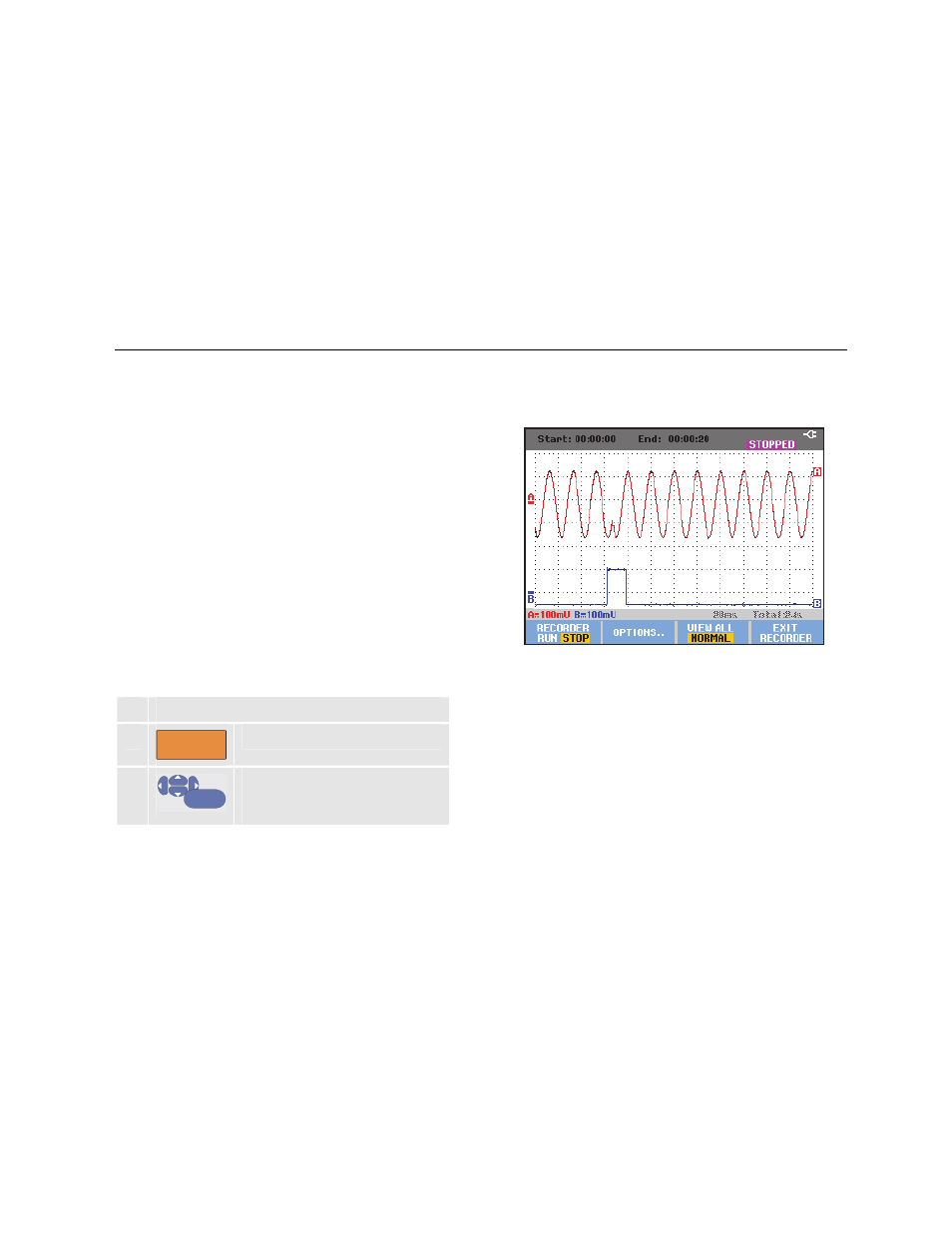

Figura 21. Registro de formas de onda
Observe que en la pantalla aparecerá lo siguiente:
• Tiempo desde el inicio en la parte superior.
• El estado, en la parte inferior, que incluye la
configuración de división de escala de tiempo y la
duración total que cabe en la memoria.
