Utilización del osciloscopio y el medidor
Adquisición de formas de onda
1
33
4
ENTER
Seleccione On para presentar la
forma de onda de referencia.
Puede ser:
- la última forma de onda de
referencia utilizada (si no está
disponible, no se mostrará
ninguna forma de onda de
referencia).
- la forma de onda envolvente si la
función de persistencia Envelope
está activada.
Seleccione Recall… para
recuperar de la memoria una forma
de onda guardada (o la envolvente
de forma de onda) y utilizarla como
referencia.
Seleccione New… para abrir el
menú
NEW REFERENCE .
Si selecciona New…, continúe en
el paso 5; de lo contrario, vaya al
paso 6.
5 Seleccione la anchura de una
envolvente adicional para añadir a
la forma de onda temporal.
6
ENTER
Almacene la forma de onda
temporal y preséntela de forma
permanente como referencia. La
pantalla también muestra la forma
de onda real.
Para recuperar de la memoria una forma de onda
guardada previamente y utilizarla como referencia,
consulte también "Recuperación de pantallas con
configuraciones asociadas" en el capítulo 5.

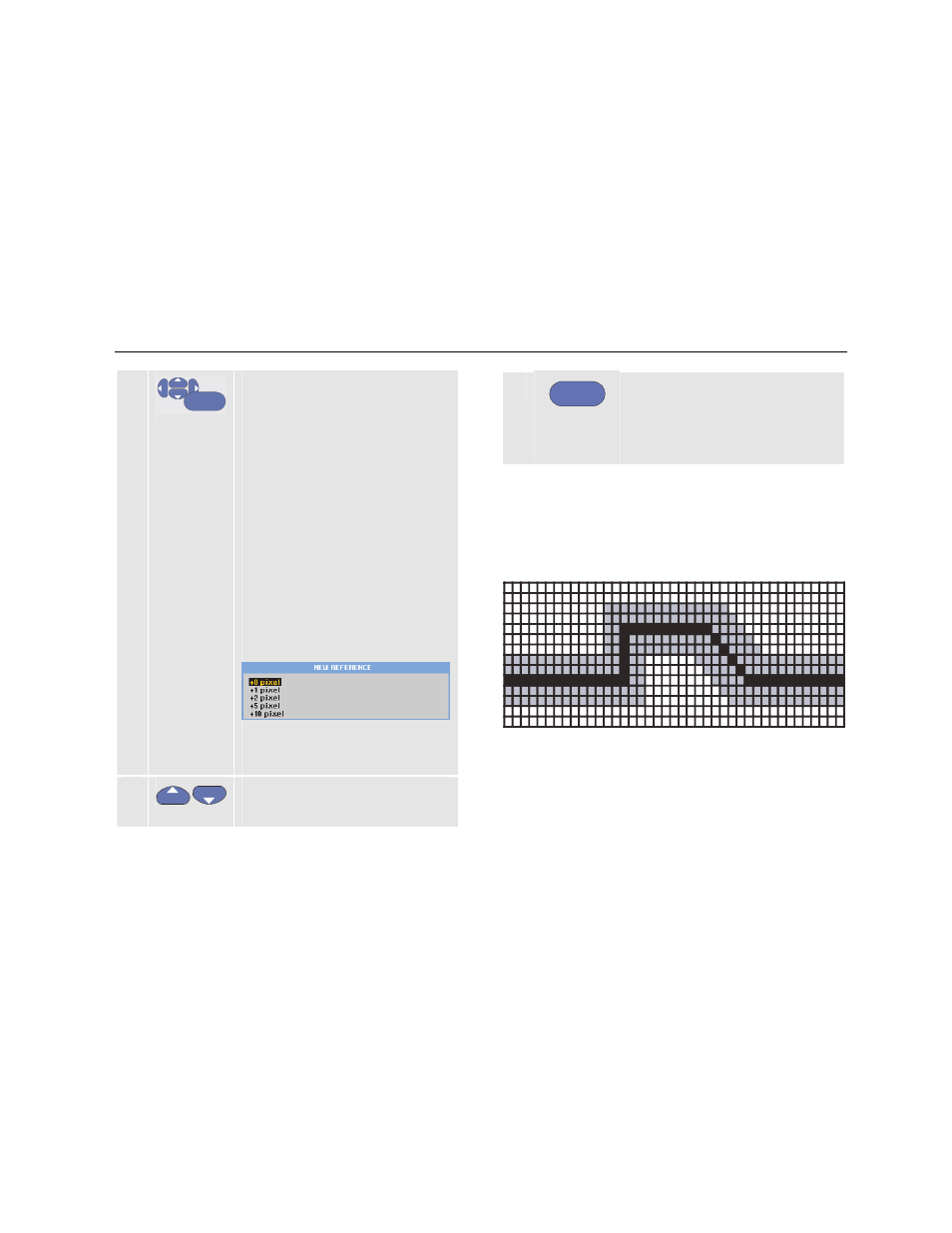

Ejemplo de forma de onda de referencia con una
envolvente adicional de
± 2 píxeles:
píxeles negros: forma de onda básica.
píxeles grises:
± 2 píxeles envolventes.
1 píxel vertical en la pantalla en 0,04 x rango/div 1 píxel
horizontal en la pantalla es 0,0333 x rango/div.
