190M Series Medical ScopeMeter
Manual de uso
62
Ajuste del nivel de disparo and Slope
La función Connect-and-View™ permite el disparo
automático, con el objeto de visualizar señales
desconocidas complejas.
Estando el instrumento de medida en rango manual,
proceda del siguiente modo:
MANUAL
AUTO
Efectúe un ajuste automático. En la
esquina superior derecha de la
pantalla aparece el texto
AUTO .
El disparo automático asegura una presentación estable
de prácticamente cualquier señal.
A partir de este punto podrá encargarse de los controles
básicos del disparo, como nivel, pendiente y retardo. Para
optimizar manualmente el nivel de disparo y la pendiente,
proceda de la siguiente manera:
1
TRIGGER
Abra las etiquetas de la tecla
TRIGGER .
2
F2
Dispare sobre la pendiente positiva
o negativa de la forma de onda
seleccionada.
En disparo de pendiente doble ( X )
el instrumento de medida dispara
tanto sobre la pendiente positiva
como la pendiente negativa.
3
F3
Active las teclas de flecha
correspondientes al ajuste manual
del nivel de disparo.

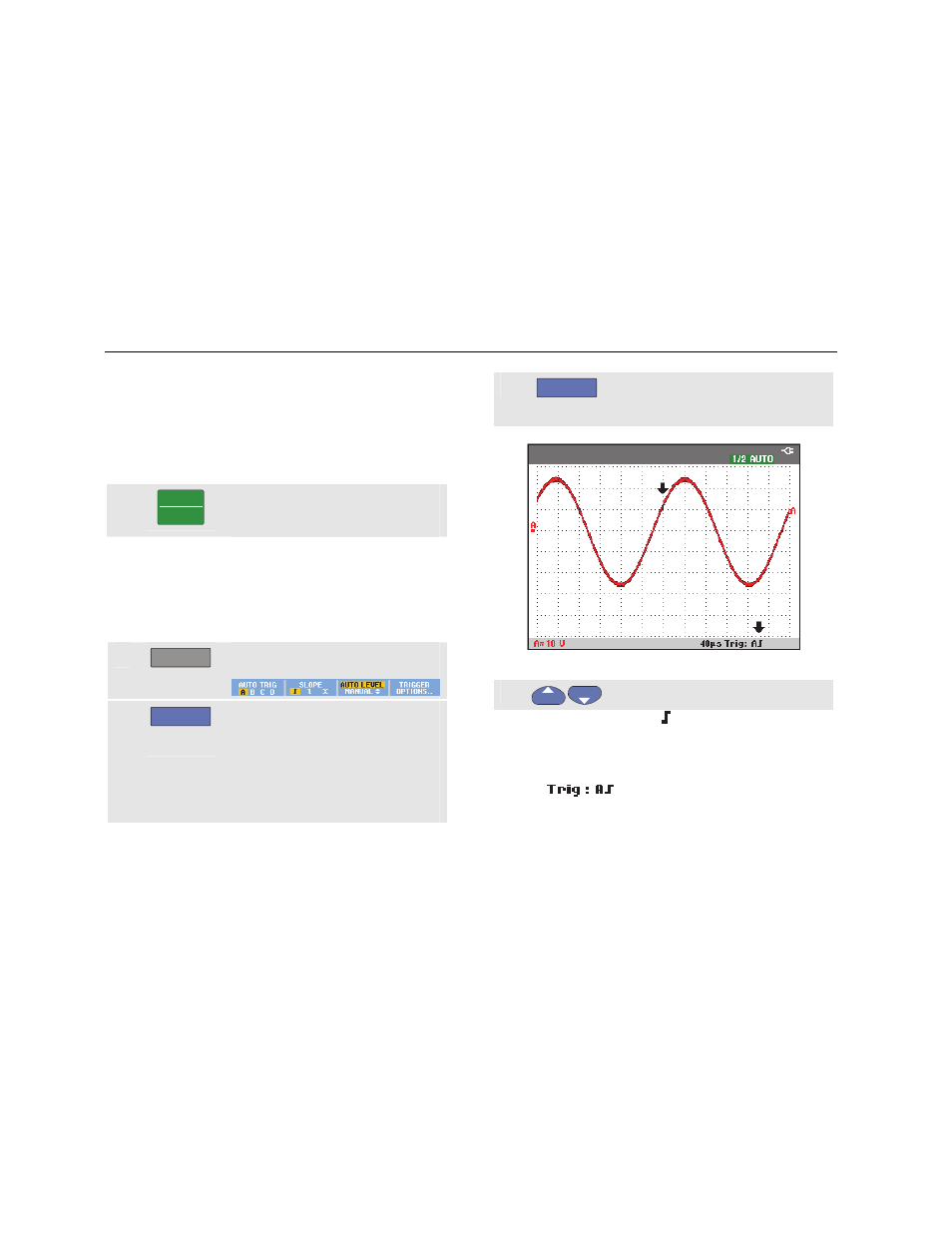

Figura 28. Pantalla con toda la información de disparo
4 Ajuste el nivel de disparo.
Observe el icono de disparo que indica la posición, el
nivel y la pendiente del disparo.
En la parte inferior de la pantalla se muestran los
parámetros del disparo (consulte la Figura 28). Por
ejemplo,
significa que se utiliza la entrada A
como fuente de disparo con una pendiente positiva.
