190M Series Medical ScopeMeter
Manual de uso
90
• Seguridad adicional. Por cuanto los comunes no
están conectados directamente, se reducen
enormemente las posibilidades de provocar un
cortocircuito al medir múltiples señales.
• Seguridad adicional. Al medir en sistemas con
múltiples conexiones a tierra, las corrientes de tierra
inducidas se mantienen al mínimo.
Por cuanto las referencias no están conectadas entre sí
dentro del instrumento de medida, cada referencia de las
entradas utilizadas debe estar conectada a una tensión de
referencia.
Las entradas aisladas independientemente flotantes se
mantienen acopladas mediante capacitancia parásita.
Esto puede producirse entre las referencias de entrada y
el entorno, y mutuamente entre las referencias de entrada
(consulte la Figura 39). Por esta razón es necesario
conectar las referencias a la puesta a tierra del sistema o
a otra tensión estable. Si la referencia de una entrada está
conectada a una señal de alta velocidad y/o alta tensión,
tenga en cuenta que puede producirse capacitancia
parásita. (Consulte la Figura 39, la Figura 41, la Figura 42
y la Figura 43).
Nota
Los canales de entrada están eléctricamente
aislados del puerto USB y de la entrada del
adaptador de alimentación.
A
B
C
D

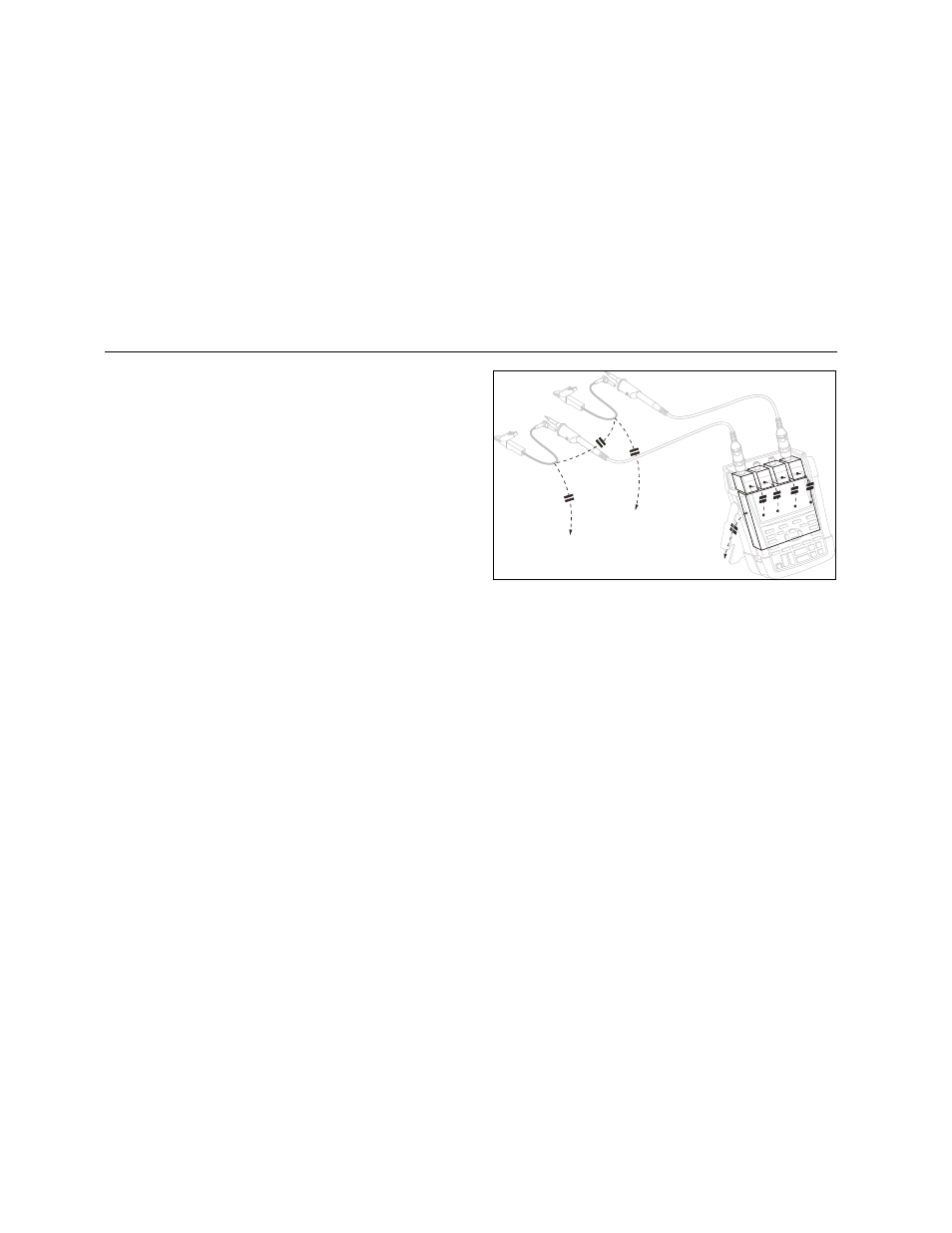

Figura 39. Capacitancia parásita entre sondas,
instrumento y entorno
XW Advertencia
Para evitar descargas eléctricas, utilice
siempre la funda de aislamiento (Fig. 1,
elemento (e)) en la punta de la sonda cuando
esté utilizando el cable de referencia (tierra)
de la sonda. La tensión aplicada al cable de
referencia también se encuentra en el anillo
de puesta a tierra cerca de la punta de sonda;
consulte la Figura 40.
