Utilización del osciloscopio y el medidor
Análisis de formas de onda
1
35
Análisis de formas de onda
Para realizar un análisis detallado de las formas de onda
puede utilizar las funciones de análisis
CURSOR , ZOOM y
REPLAY . Estas funciones se describen en el capítulo 3:
“Uso de Replay, Zoom y Cursor.”
Realización de mediciones automáticas
con el medidor (modelo 190M-4)
El instrumento de medida ofrece una amplia gama de
mediciones automáticas del medidor. Puede mostrar
cuatro lecturas numéricas grandes: R
EADING 1 … 4. Estas
lecturas se pueden seleccionar de forma independiente, lo
que permite realizar mediciones en la forma de onda de
las entradas A, B, C o D. En el modo METER no se
muestran las formas de onda. El filtro de 20 kHz de
rechazo de alta frecuencia (consulte Trabajo con formas
de
onda ruidosas en la página 28) siempre está activado
en el modo METER.

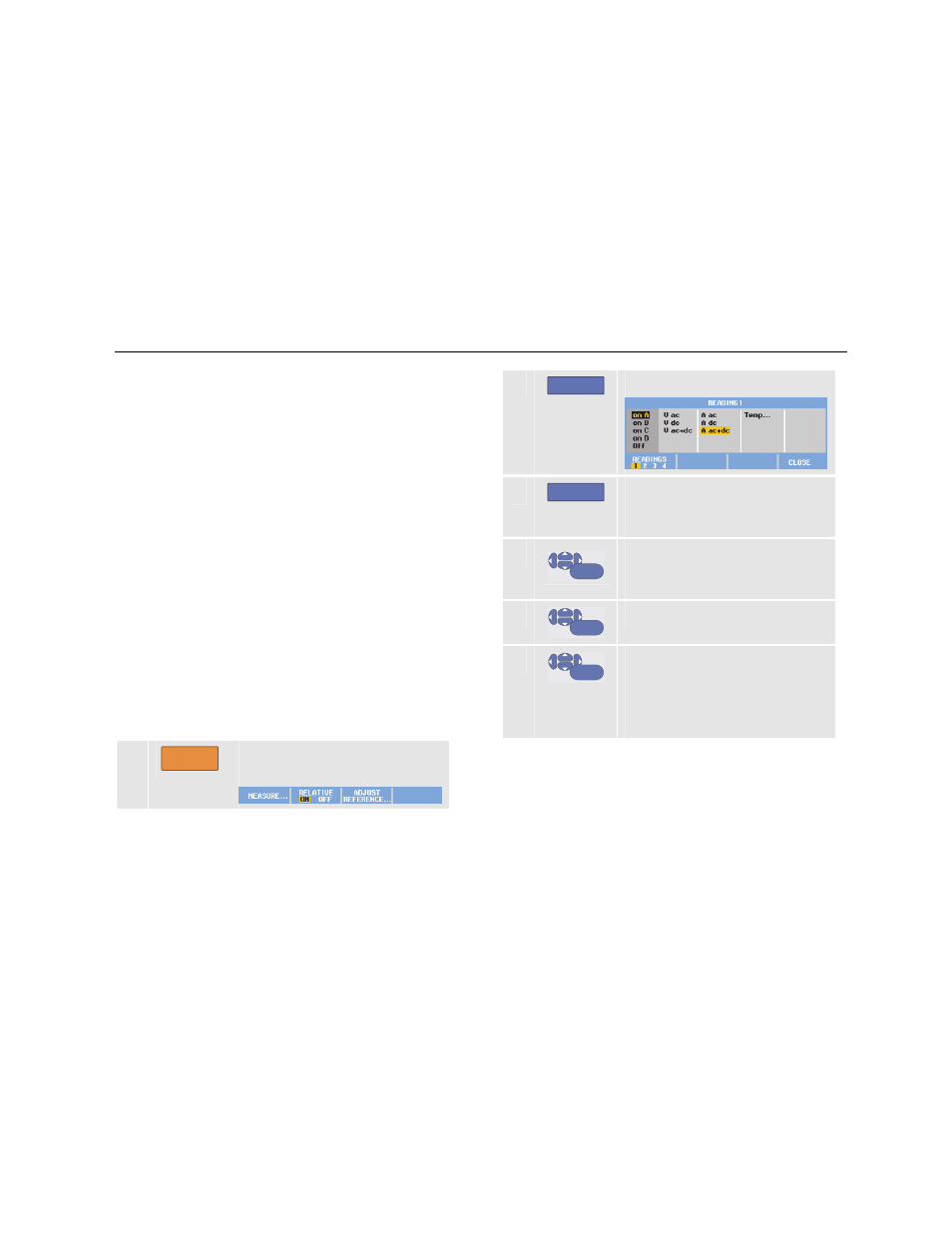

Selección de una medición del medidor
Para seleccionar una medición de corriente para la
entrada A, proceda de la siguiente manera:
1
METER
Abra las etiquetas de la tecla
METER .
2 F1 Abra el menú Reading .. .
3 F1 Seleccione el número de lectura
que desea mostrar, por ejemplo,
READING 1.
4
ENTER
Seleccione on A. Observe que el
área resaltada saltará a la
medición actual.
5
ENTER
Seleccione la medición A dc…
6
ENTER
Seleccione una sensibilidad de
sonda de corriente que coincida
con la sonda de corriente
conectada (consulte sonda en la
página 17.)
Verá una pantalla como la que se muestra en la Figura
12.
