Utilización del osciloscopio y el medidor
Conexiones de entrada
1
15
A
B
C
D
Encendido: la tecla de rango, la tecla
de desplazamiento hacia
arriba/abajo y las etiquetas
de tecla F1…F4 se aplican
a las teclas de canal
iluminadas.
Apagado: -
MANUAL
AUTO
Encendido: modo de funcionamiento
manual.
Apagado: modo de funcionamiento
automático, optimiza la
posición de traza, el rango,
la base temporal y el
disparo (Connect-and-
View
TM ).
TRIGGER
Encendido: se dispara la señal.
Apagado:
la señal no se dispara.
Parpadeando: en espera de un disparo en
la actualización de traza
"Single Shot" u "On
Trigger".

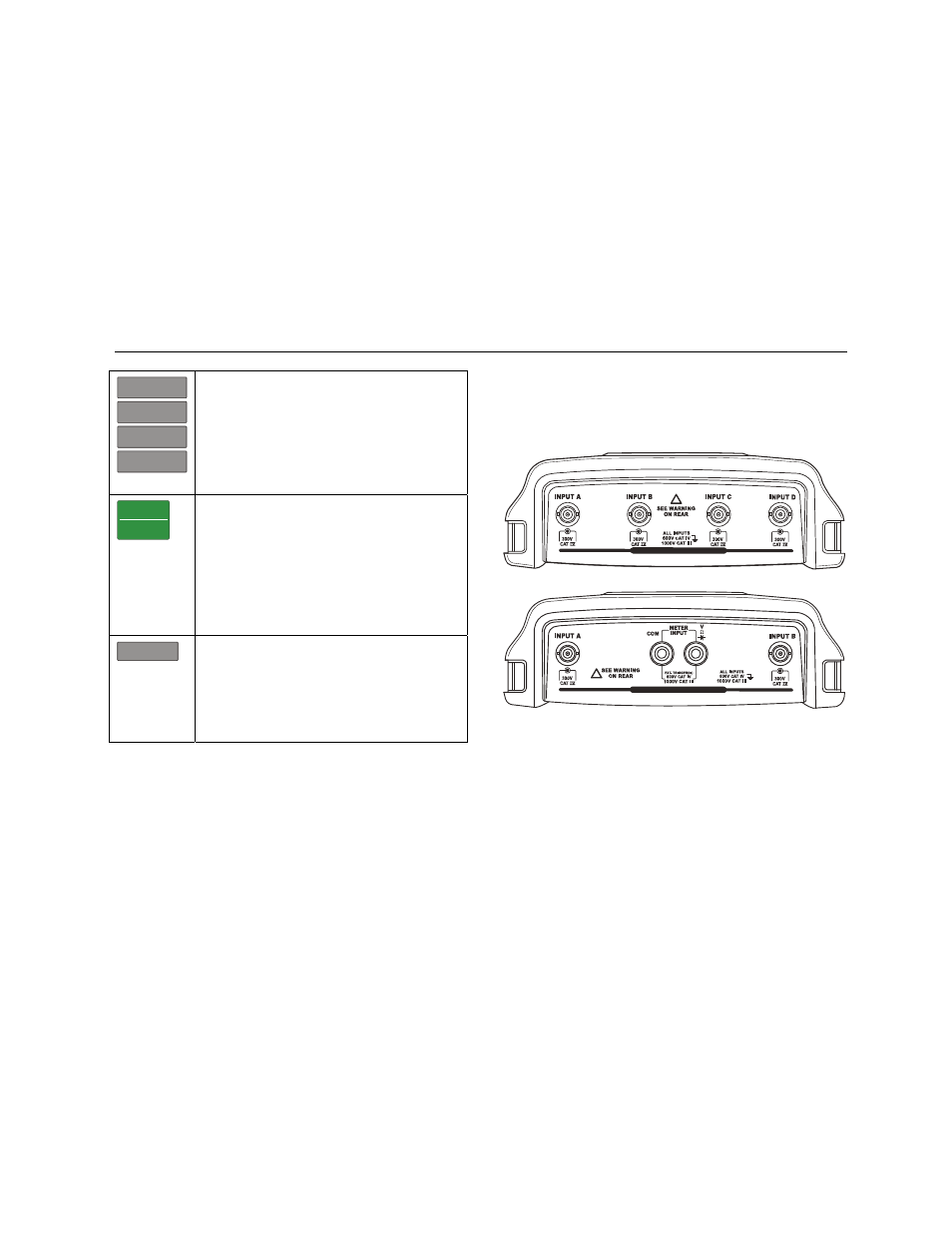

Conexiones de entrada
Mire la parte superior del instrumento de medida. El
instrumento de medida cuenta con cuatro entradas de
señal de clavija BNC de seguridad (modelos 190M-4) o
dos entradas de señal de clavija BNC de seguridad y dos
de tipo banana de 4 mm (modelos 190M-2).
La arquitectura de entradas aisladas permite mediciones
flotantes independientes con cada entrada.
ALL INPUTS ISOLATED
!
ALL INPUTS ISOLATED
!
Figura 5. Conexiones de medida
