Utilización del osciloscopio y el medidor
Adquisición de formas de onda
1
27

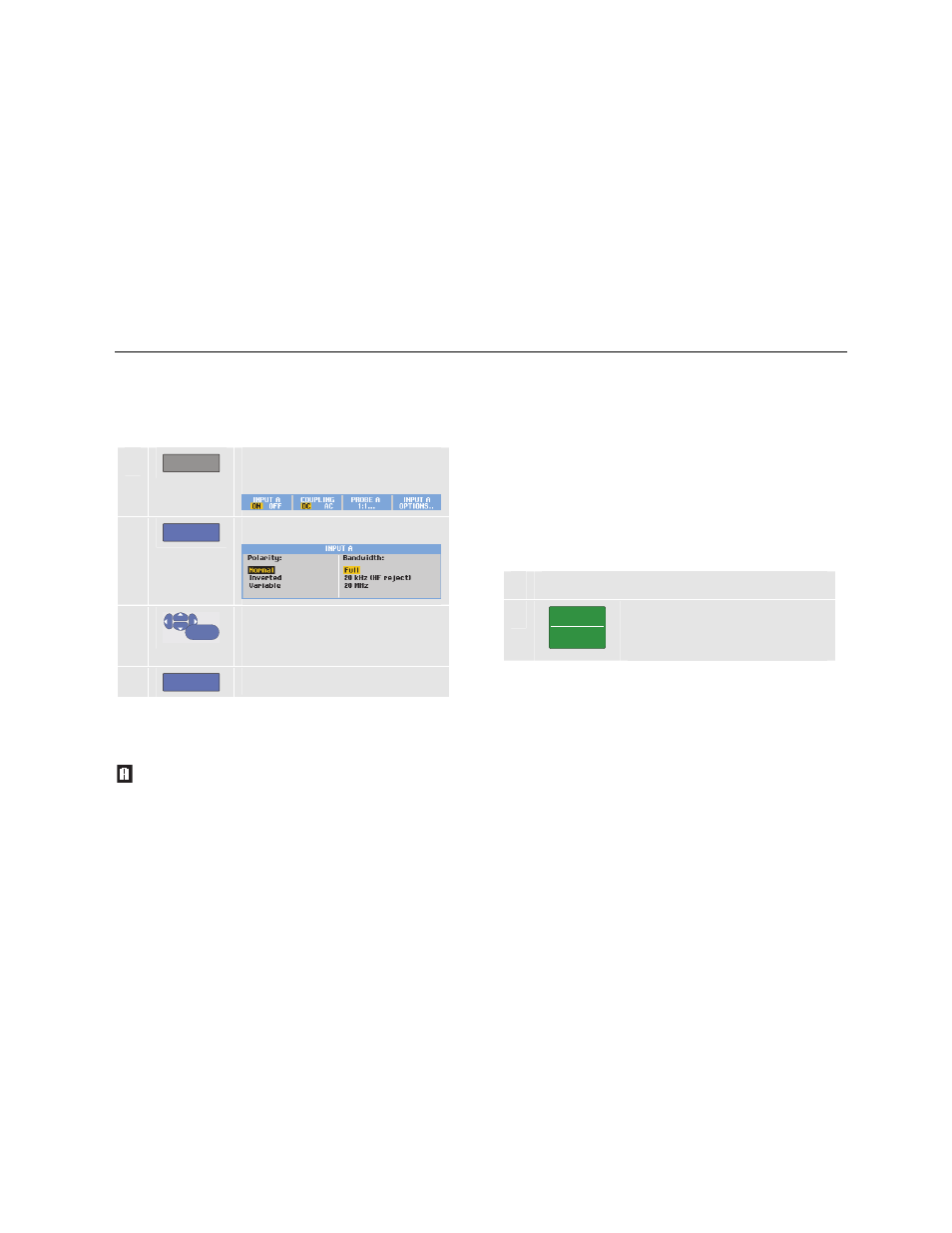

Inversión de la polaridad de la forma de onda
presentada
Para invertir,por ejemplo, la forma de onda de la entrada
A, proceda del siguiente modo:
1 A Acceda a las etiquetas de tecla
de
INPUT A .
2 F4 Abra el menú INPUT A .
3
ENTER
Seleccione Inverted y acepte la
presentación de forma de onda
invertida.
4 F4 Salga del menú.
Por ejemplo, una forma de onda con pendiente negativa
aparecerá como forma de onda con pendiente positiva, lo
que permitirá visualizarla mejor. La presentación invertida
se identifica mediante un identificador de traza invertida (
) a la derecha de la forma de onda, y en la línea de
estado debajo de la forma de onda.
Sensibilidad variable de la entrada
La sensibilidad variable de la entrada permite ajustar
continuamente cualquier sensibilidad de entrada, por
ejemplo, establecer la amplitud de una señal de referencia
en 6 divisiones exactamente.
La sensibilidad de entrada de un rango puede aumentarse
hasta 2,5 veces, por ejemplo, entre 10 mV/div y 4 mV/div
en el rango de 10 mV/div.
Para emplear la sensibilidad variable de la entrada por
ejemplo en la entrada A, proceda como se indica a
continuación:
1 Aplique la señal de entrada.
2
MANUAL
AUTO
Realice un autoajuste (en la parte
superior de la pantalla aparecerá
el texto AUTO).
El autoajuste desactivará la sensibilidad variable de la entrada. Ahora puede ahora seleccionar el rango de entrada necesario. Tenga en cuenta que la sensibilidad aumentará cuando empiece a ajustar la sensibilidad variable (aumentará la amplitud de la traza presentada).
