Reproducción paso a paso
Para desplazarse por las pantallas de osciloscopio más
recientes, efectúe el siguiente procedimiento:
1
REPLAY
En modo de osciloscopio, abra el
menú
REPLAY .
Observe que la traza se congela
y que en la parte superior de la
pantalla aparece el texto
REPLAY
(consulte la Figura 23).
2
F1
Desplácese por las pantallas
anteriores.
3
F2
Desplácese por las pantallas
siguientes.
Observe que la parte inferior del área de la forma de onda
presenta la barra de reproducción con un número de
pantalla y con la lectura de tiempo correspondiente:

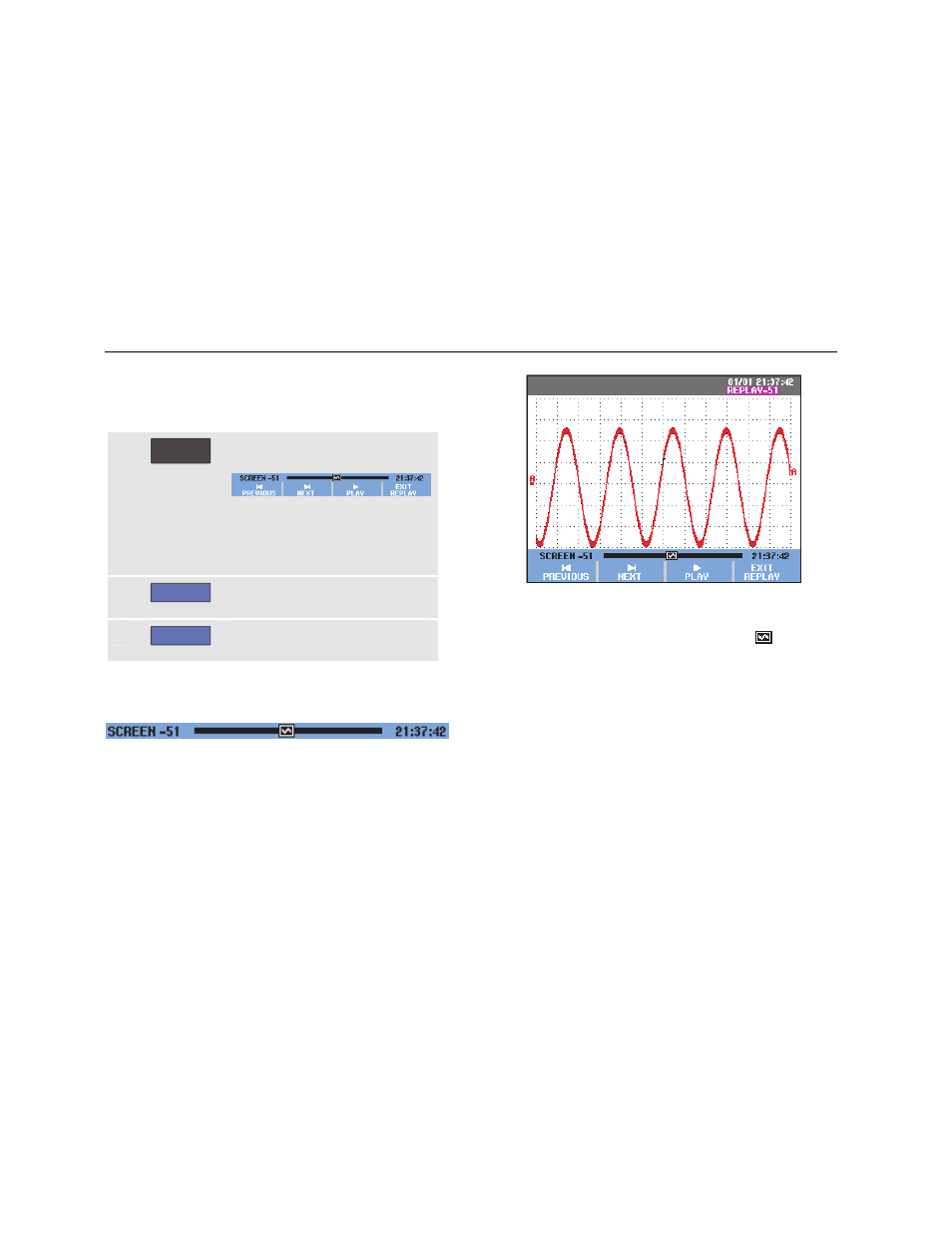

Figura 23. Reproducción de una forma de onda
La barra de reproducción representa todas las 100
pantallas guardadas en la memoria. El icono
representa la imagen que se muestra en la pantalla (en
este ejemplo:
PANTALLA -51). Si la barra aparece
parcialmente blanca, ello indica que la memoria no está
completamente llena con 100 pantallas.
A partir de este punto podrá utilizar las funciones de zoom
y cursor para estudiar la señal con mayor detalle.
