Utilización del osciloscopio y el medidor
Adquisición de formas de onda
1
29
Sugerencia
Para suprimir el ruido sin pérdida de ancho de
banda, utilice la función average, o bien
desactive Display Glitches.
Uso de funciones matemáticas +, -, x, XY-mode
Puede sumar (+), restar (-) o multiplicar (x) dos formas de
onda. El instrumento de medida presentará la forma de
onda del resultado matemático, así como las formas de
onda fuente.
La función XY-Mode genera un gráfico con un gráfico con
una entrada en el eje vertical y la segunda entrada en el
eje horizontal.
Las funciones matemáticas realizan una operación de
punto a punto en las formas de onda implicadas.

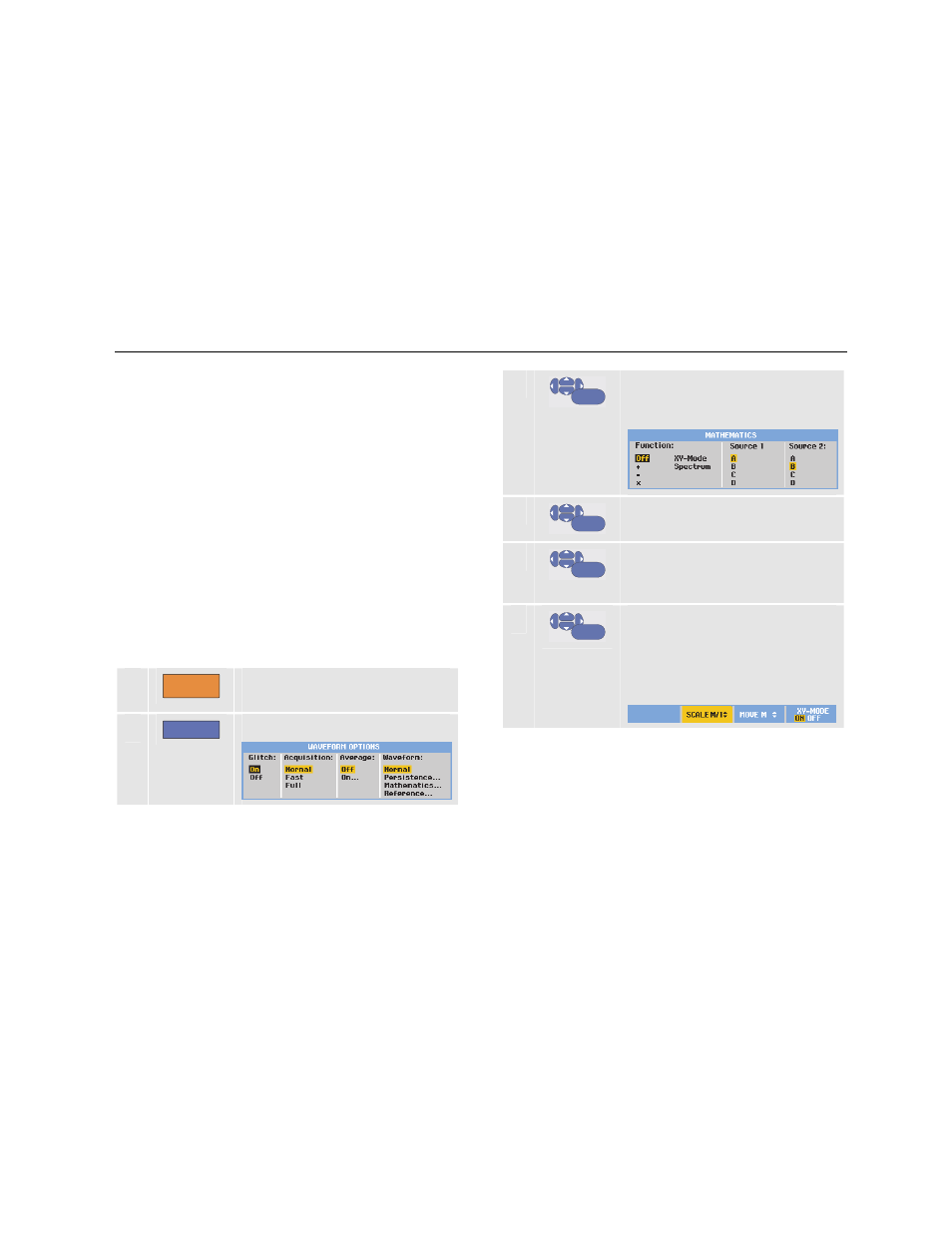

Para utilizar una función matemática, proceda del
siguiente modo:
1
SCOPE
Abra las etiquetas de la tecla
SCOPE .
2 F4 Abra el menú WAVEFORM OPTIONS .
3
ENTER
Avance hasta Waveform: y
seleccione Mathematics... para
abrir el menú Mathematics .
4
ENTER
Seleccione Function: +, -, x o XY-
mode.
5
ENTER
Seleccione la primera forma de
onda:
Source 1: A, B, C o D
6
ENTER
Seleccione la segunda forma de
onda: Source 2: A, B, C o D
Ahora se muestran las etiquetas de
tecla de las funciones
matemáticas:
