Seleccione la pendiente de
disparo deseada (Slope:) y vaya
a Level:
10
ENTER
Seleccione un nivel de disparo de
0,12 o 1,2 V y acepte todas las
opciones de registro.
11 Aplique una señal de disparo a la entrada roja y
negra de disparo externo de tipo banana.
Durante el registro, las muestras se guardan
continuamente en la memoria profunda. En la pantalla
podrán verse las doce últimas divisiones registradas.
Utilice View All para ver todo el contenido de la memoria.
Nota
Si desea más información acerca de la función
de disparo Single Shot, consulte el capítulo 4
"Disparo sobre formas de onda".

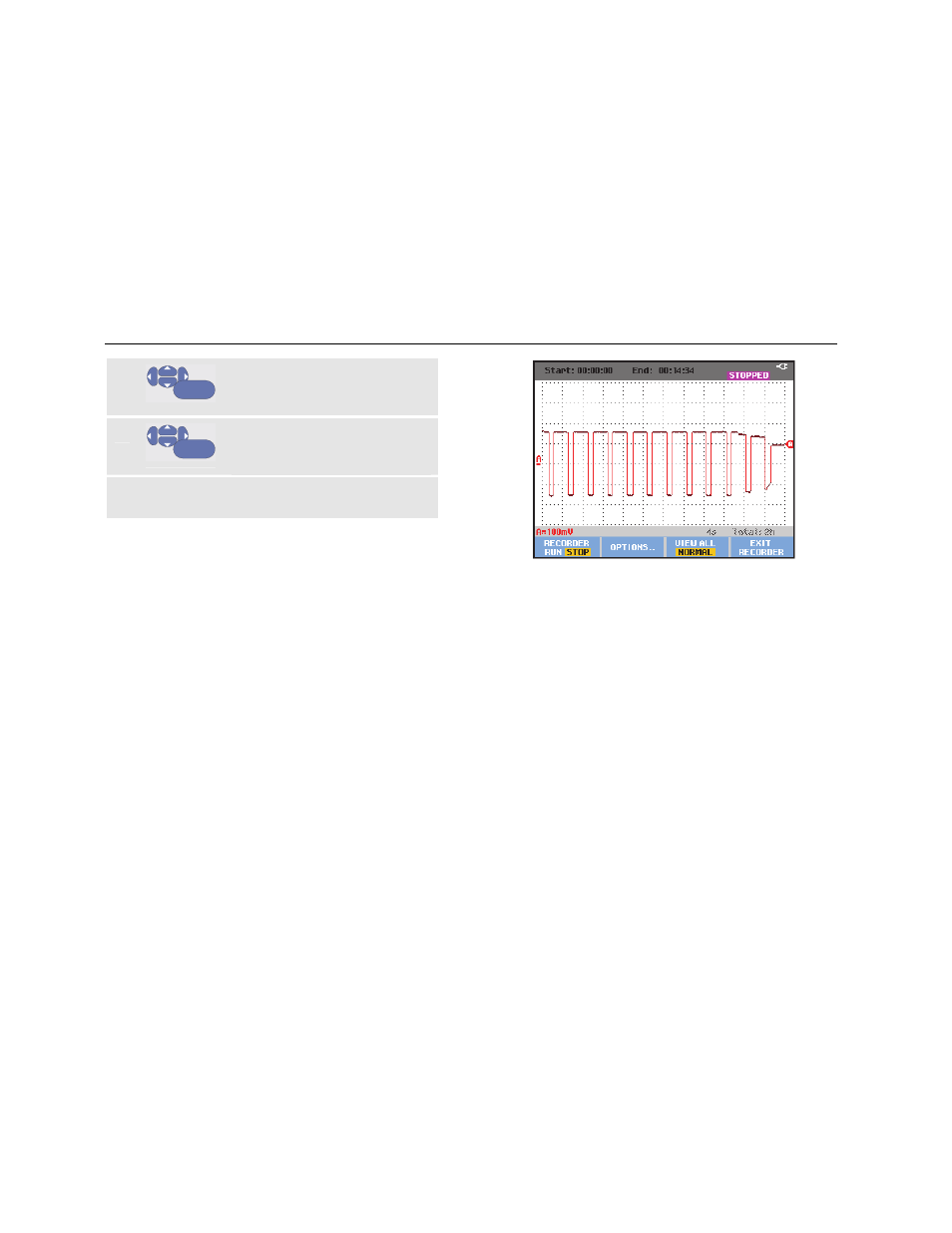

Figura 22. Registro de barrido único disparado
Análisis de un TrendPlot o Scope
Record
Desde un gráfico de la función TrendPlot o un registro de
la función Scope Record es posible utilizar las funciones
de análisis CURSORS y ZOOM para analizar la forma de
onda de manera más detallada. Estas funciones se
describen en el capítulo 3: “Uso de Replay, Zoom y
Cursor”.
