190M Series Medical ScopeMeter
Manual de uso
92
ANALOG INPUT DIGITAL CONTROLLER
ANALOG
GROUND
DIGITAL
GROUND
A
D

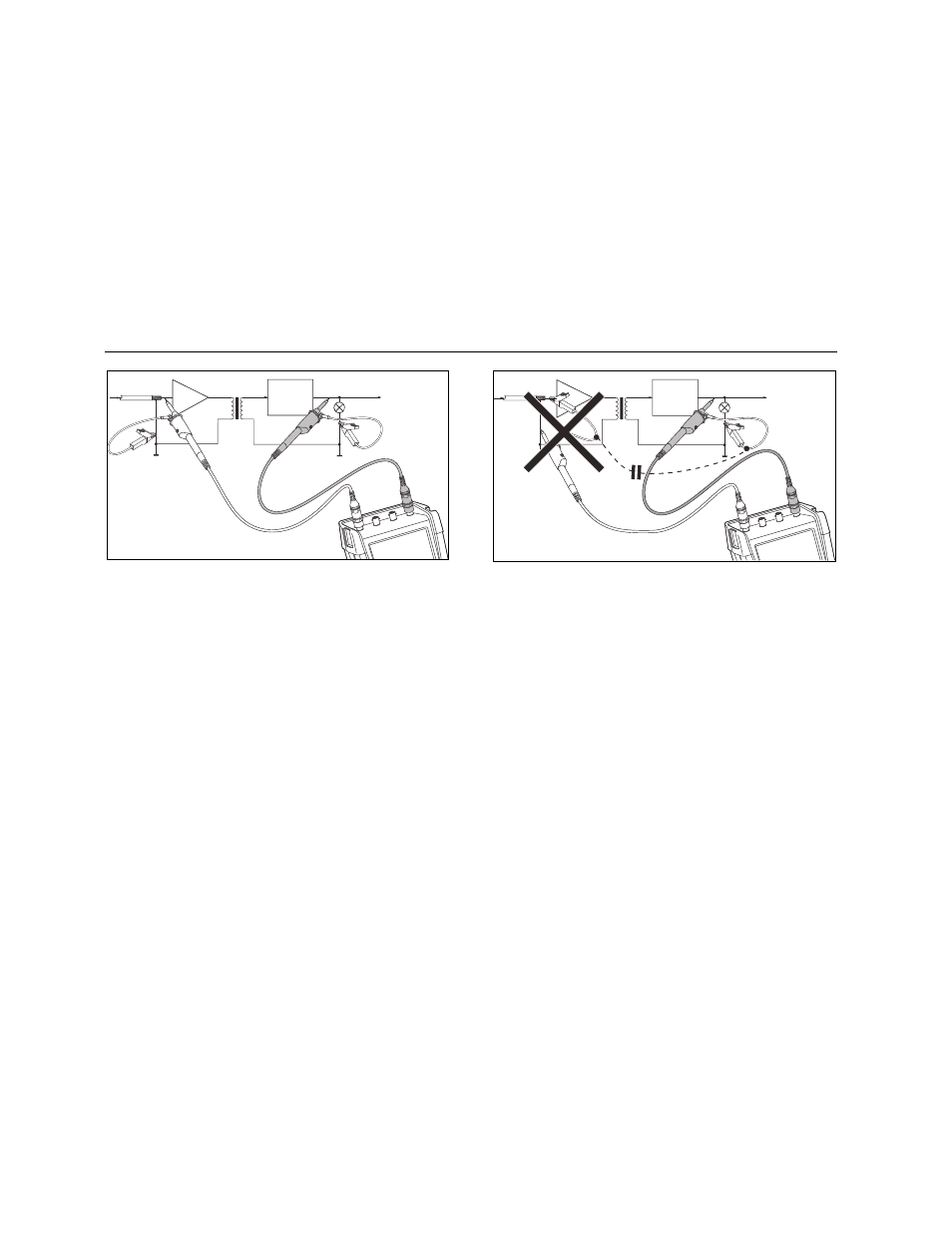

Figura 42. Conexión correcta de cables de referencia
ANALOG INPUT DIGITAL CONTROLLER
ANALOG
GROUND
DIGITAL
GROUND
A
D
Figura 43. Conexión incorrecta de cables de
referencia
El ruido recogido por el cable de referencia puede ser
transmitido por capacitancia parásita al amplificador de
entrada analógico.
