190M Series Medical ScopeMeter
Manual de uso
70

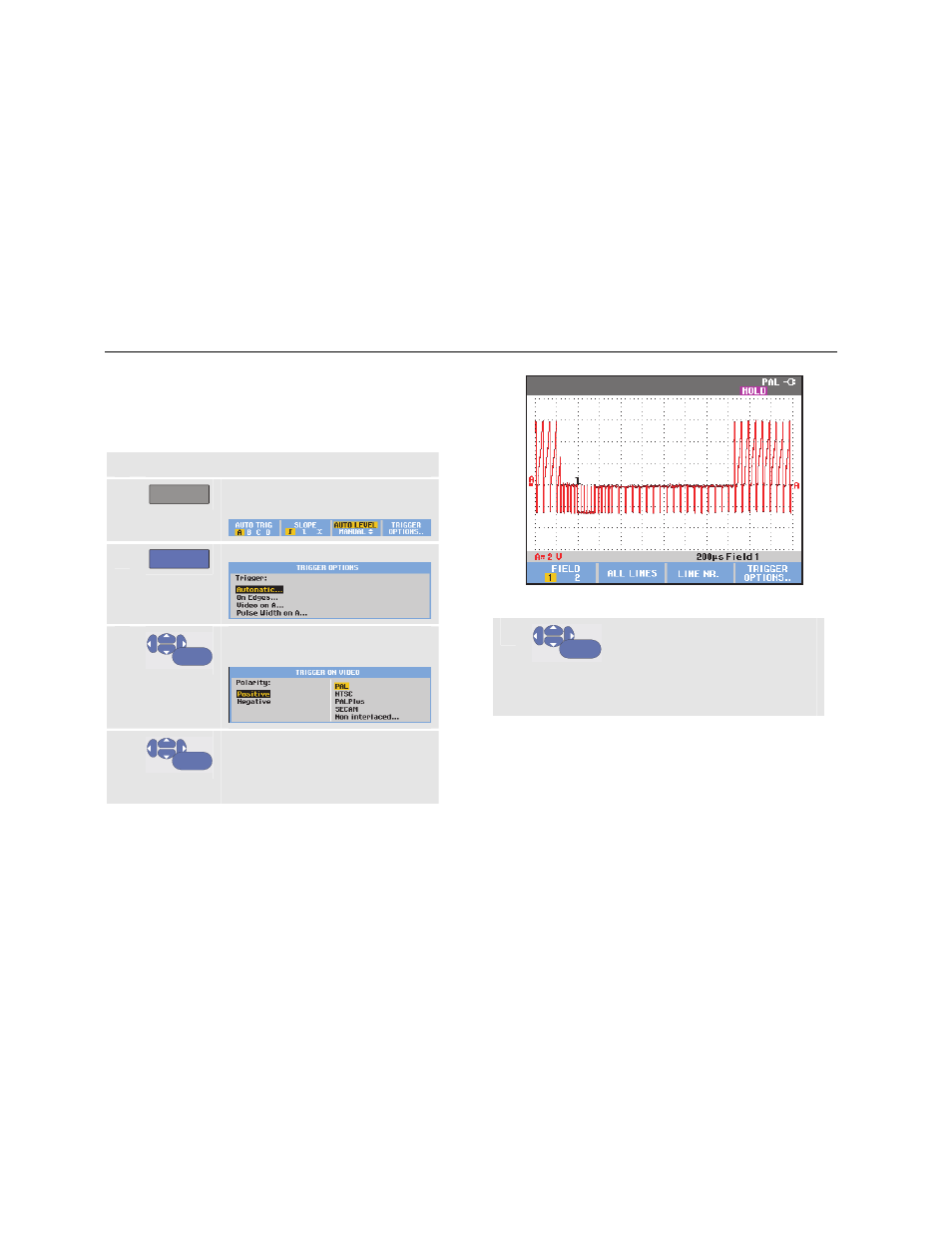

Disparo sobre señales de vídeo
Para disparar sobre una señal del vídeo, seleccione
primero el estándar de la señal de vídeo que se va a
medir:
1 Aplique una señal de vídeo a la entrada A roja.
2
TRIGGER
Abra las etiquetas de la tecla
TRIGGER .
3
F4
Abra el menú Trigger Options.
4
ENTER
Seleccione Video on A… para
abrir el menú
TRIGGER ON VIDEO .
5
ENTER
Seleccione la polaridad de señal
positiva para señales de vídeo de
sincronización con pendiente
negativa.
Figura 32. Medición de señales de vídeo entrelazadas
6
ENTER
Seleccione un estándar de vídeo
o Non interlaced… y vuelva.
Al seleccionar Non interlaced, se
abre un menú para seleccionar
una velocidad de exploración.
A continuación, quedan determinados el nivel de disparo y
la pendiente.
Observe que las etiquetas de tecla en la parte inferior de
la pantalla se modifican para permitir una nueva selección
de ajustes específicos del disparo sobre vídeo.
