190M Series Medical ScopeMeter
Manual de uso
56
Nota
Incluso si en la parte inferior de la pantalla no
aparecen las etiquetas de tecla es posible utilizar
las teclas de flecha. Esto permite controlar
ambos cursores y mantener a la vista la pantalla
completa.

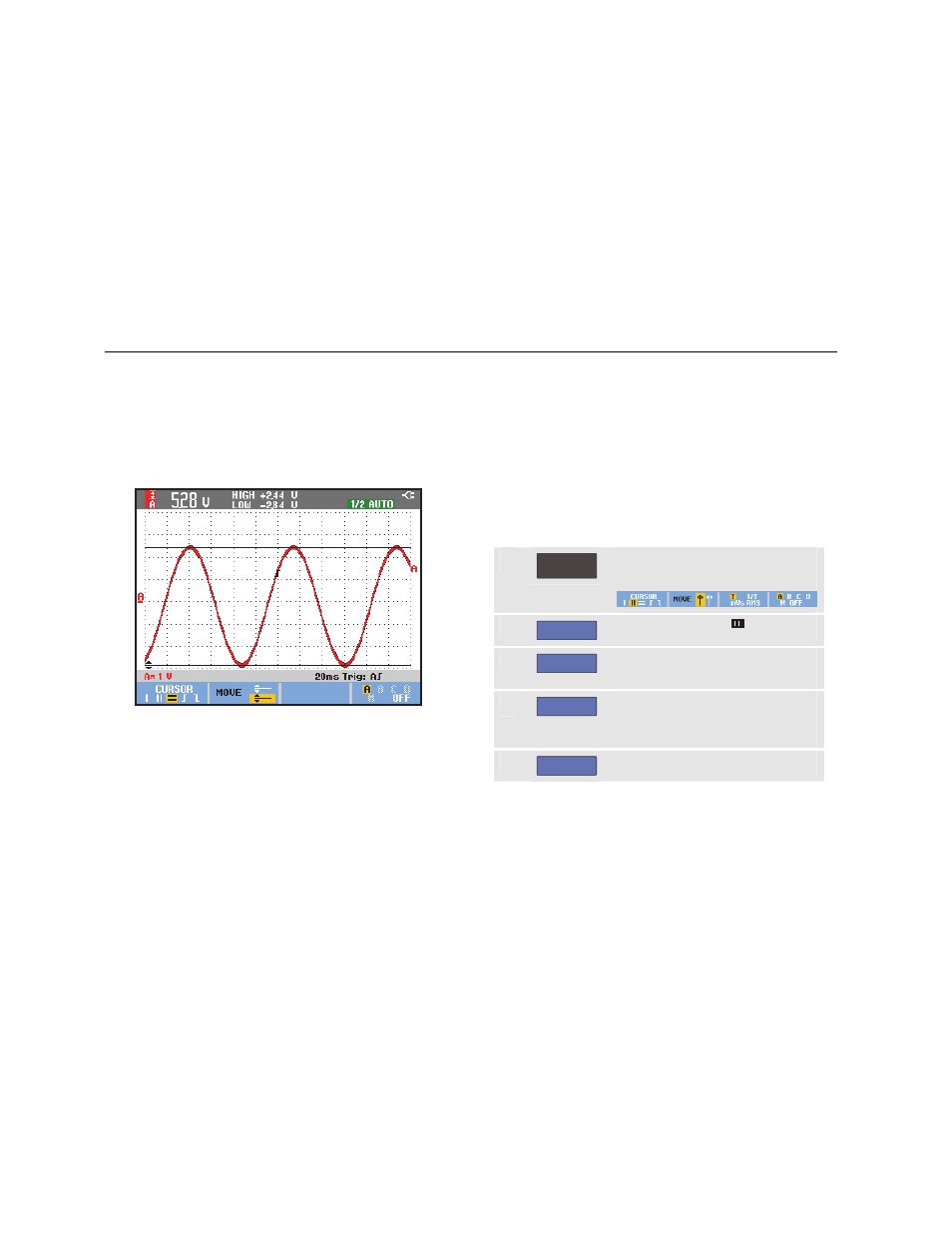

Figura 25. Medición de tensión con cursores
La pantalla muestra el diferencial de tensión entre los dos
cursores, y la tensión en cada uno de ellos. (Consulte la
Figura 25).
Utilice los cursores horizontales para medir la amplitud, el
valor máximo o mínimo, u oscilación excesiva de una
forma de onda.
Uso de los cursores verticales en una forma de
onda
Para utilizar los cursores para realizar una medición de
tiempo (T, 1/T), para una medición mVs-mAs-mWs o para
una medición rms de la sección de traza entre los
cursores, proceda del siguiente modo:
1
CURSOR
En modo de osciloscopio, abra
las etiquetas de la tecla cursor.
2
F1
Pulse para resaltar
3
F3
Seleccione, por ejemplo,
medición de tiempo:
T .
4
F4
Elija la traza en la que desea que
se coloquen los marcadores:
A , B , C , D o M (matemática).
5
F2
Seleccione el cursor izquierdo.
