190M Series Medical ScopeMeter
Manual de uso
66
Al seleccionar Free Run, el instrumento de medida
actualiza la pantalla, incluso aunque no haya disparos. En
la pantalla siempre aparecerá una traza.
Si se selecciona On Trigger, el instrumento de medida
necesita un disparo para presentar una forma de onda.
Utilice este modo si desea actualizar la pantalla sólo
cuando se produzca un disparo válido.
Si se selecciona Single Shot, el instrumento de medida
espera a que se produzca un disparo. Tras recibir un
disparo, la forma de onda aparece en la pantalla y el
instrumento se ajusta en HOLD.
Para la mayoría de los casos se recomienda utilizar el
modo Free Run:
4
ENTER
Seleccione Free Run y desplácese
hasta Trigger Filter.
5
ENTER
Ajuste Trigger Filter como Off.

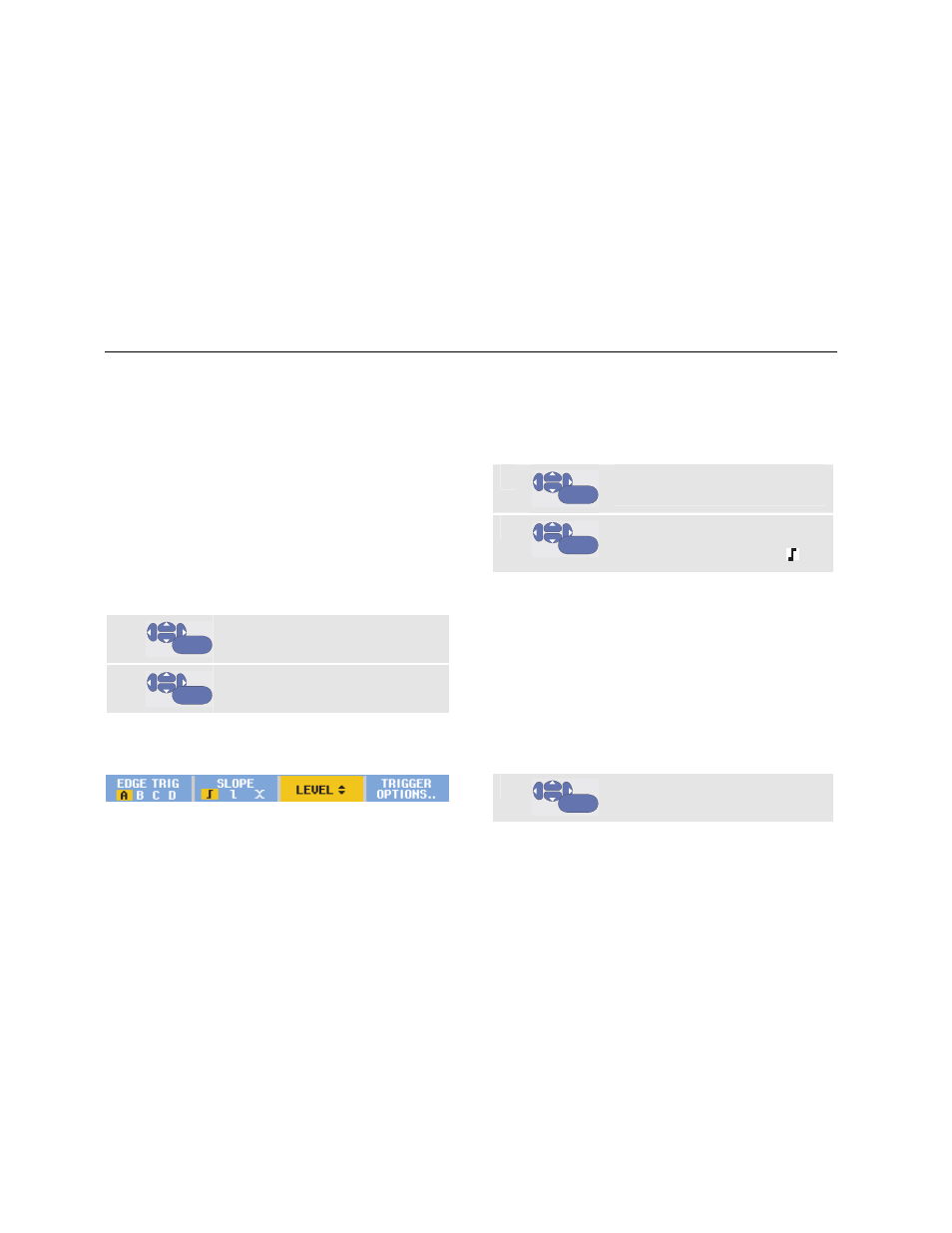

Observe que las etiquetas de tecla en la parte inferior de
la pantalla se habrán adaptado para permitir una nueva
selección de ajustes específicos de disparo sobre flancos.
Disparo sobre formas de onda ruidosas
Para reducir las vibraciones en la pantalla al disparar
sobre formas de onda ruidosas puede utilizarse un filtro
de disparo. A partir del paso 3 del ejemplo precedente,
continúe del siguiente modo:
4
ENTER
Seleccione On Trigger y avance
hasta Trigger Filter.
5
ENTER
Ajuste Noise Reject o HF Reject
como On. Esto queda indicado por
un icono de disparo más alto .
Cuando se activa la opción Noise Reject, se aplica una
separación mayor entre disparos.
Cuando se activa la opción HF Reject, se suprime el ruido
de alta frecuencia de la señal de disparo (interna).
Ejecución de una adquisición única
Para capturar eventos únicos puede ejecutarse una
adquisición de ciclo único (actualización única de la
pantalla). Para configurar el instrumento de medida para
un ciclo único de la forma de onda de la entrada A,
continúe de nuevo desde el paso 3 (página 65):
4
ENTER
Seleccione Single Shot.
