Uso de las funciones del registrador
Registro de formas de onda de osciloscopio en la memoria profunda (función Scope Record)
2
49
Uso de disparos para iniciar o detener la función
Scope Record
Para registrar un evento eléctrico que origina un fallo,
resulta útil iniciar o detener el registro por una señal de
disparo.
Start on trigger comienza el registro; éste se detiene al
llenarse la memoria profunda.
Stop on trigger detiene el registro.
Stop when untriggered continúa el registro siempre que el
siguiente disparo se produzca en la siguiente división en
el modo View All.
Para los modelos 190M-4, la señal de la entrada BNC que
se ha seleccionado como fuente de disparo es la que
debe provocar el disparo.
Para los modelos 190M-2, la señal aplicada a las entradas
de las clavijas banana (
EXT TRIGGER (in) ). debe provocar
el disparo. La fuente de disparo se debe establecer
automáticamente en
Ext. (externa).

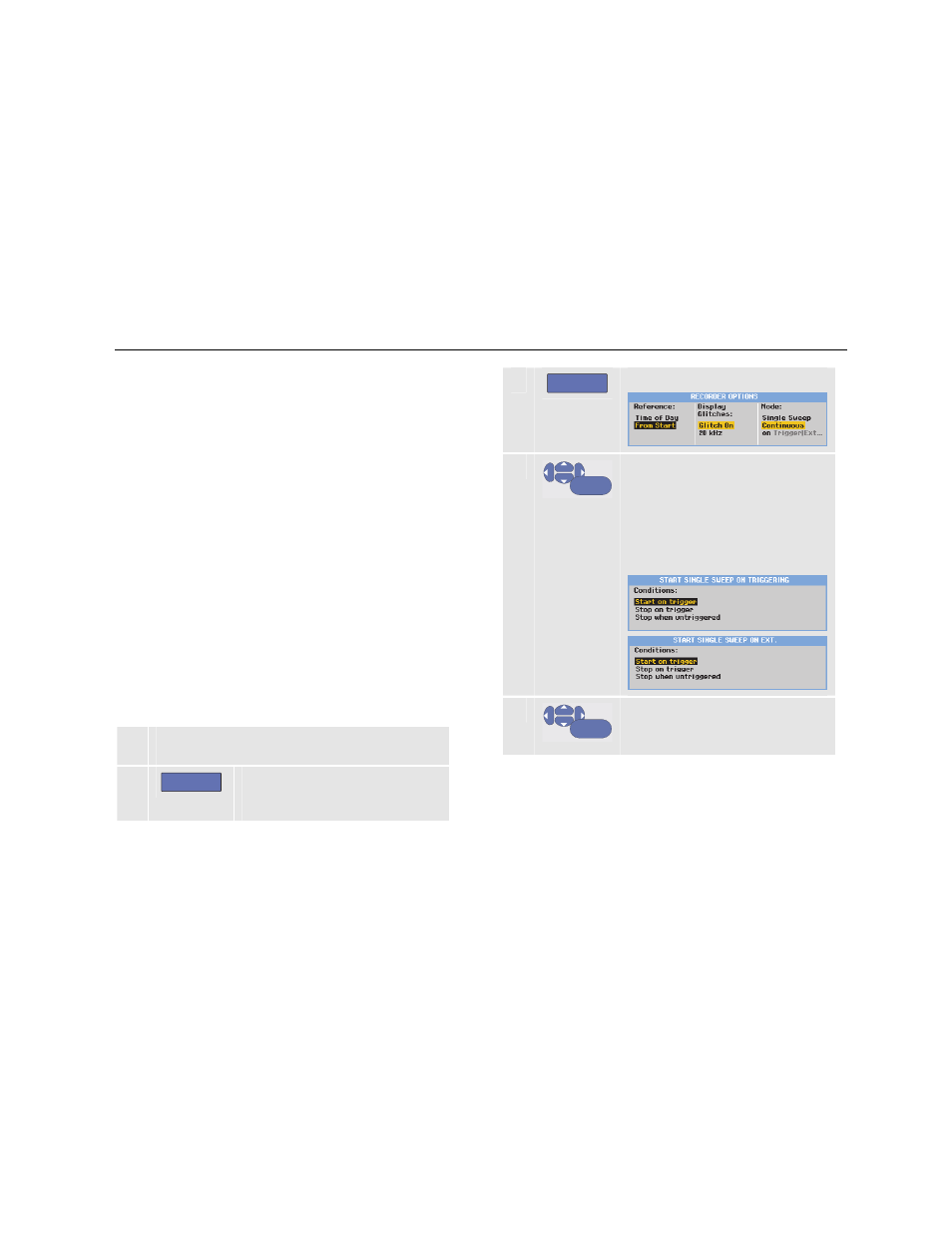

Para configurar el instrumento de medida, continúe a
partir del paso 3 de la sección anterior:
4 Aplique la señal que desea registrar en las
entradas BNC.
5
F1
Detenga el registro para
desbloquear la tecla de función
OPTIONS…
6
F2
Abra el menú RECORDER OPTIONS .
7
ENTER
Vaya al campoMode: ,
seleccione on Trigger…
(modelos 190M-4) o on Ext.
(modelos 190M-2) para abrir el
menú
START SINGLE SWEEP ON
TRIGGERING o el menú START
SINGLE SWEEP ON EXT . .
8
ENTER
Seleccione una de las
condiciones: y acepte la
selección.
Para disparo externo (190M-2), vaya al paso 9.
