8.5.1 Lista de piezas – LRV
Artículo Descripción
1213 Mitad de la carcasa - inferior
1214 Mitad de la carcasa - superior
1500 Anillo de desgaste
1690 Cubo (centrado)
2100 Eje
2200 Impulsor
2450.1 Camisa del eje
2450.2 Camisa del eje
2530.1 Anillo de retención
2530.2 Anillo de retención *
2550 Anillo (tolerancia)
2910.1 Tuerca del eje
3011 Rodamiento de bola
3126 Suplemento**
3200 Caja del cojinete
3240 Soporte del cojinete
3260 Tapa del cojinete
3300.1 Cojinete cilíndrico (carburo de silicio)
3645 Disco espaciador ***
3712 Tuerca del cojinete
3840 Tubo de lubricación
3853 Engrasador
4200.1 Sello mecánico
4213 Tapa del sello mecánico
4305.1 Sellos del eje
4305.2 Sellos del eje
4420 Tubo de sellado
4590.1 Junta
4590.2 Junta
4610.1 Junta tórica
4610.2 Junta tórica
4610.3 Junta tórica
6415 Capuchón
6541 Arandela de seguridad
6569.1 Tapón
6569.2 Tapón
6569.3 Tapón
6569.4 Tapón
6569.5 Tapón
6570 Tornillo
6570.1 Tornillo
6570.2 Tornillo
6570.3 Tornillo
6570.4 Tornillo
6570.5 Tornillo
6570.6 Tornillo
6579 Tornillo de cabeza hueca
6700.1 Chaveta
6700.2 Chaveta
6814.1 Varilla roscada
6814.2 Varilla roscada *
6814.3 Varilla roscada
* Cuando sea necesario, dependiendo del tipo de sello
mecánico instalado.
** No necesario para las bombas de tamaño 10LR17 y 10LR18
*** Instalado sólo en las bombas de tamaño 4LRV11, 4LRV14 y
5LRV13

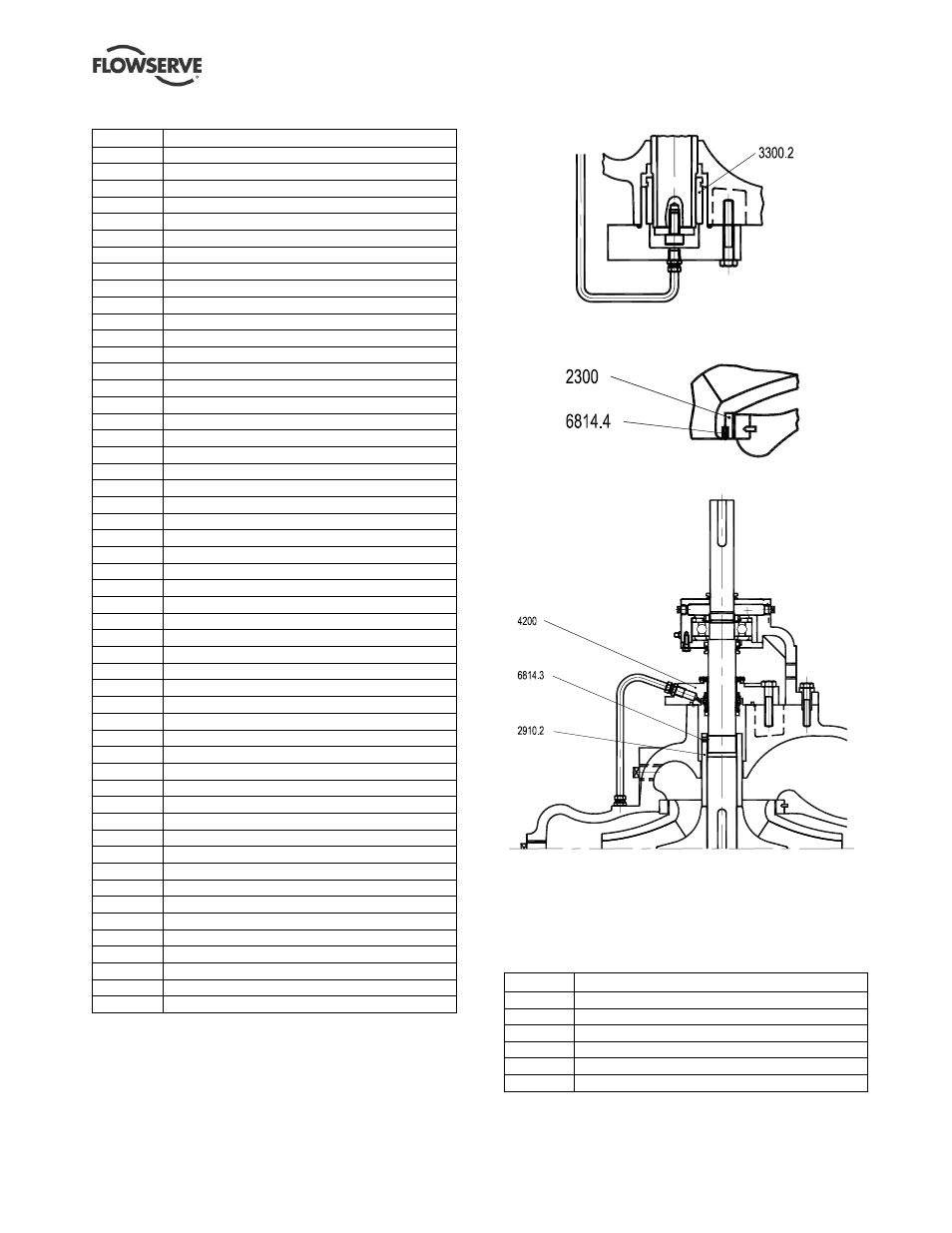

8.5.2 Opciones - LRV
Diseño con cojinete de goma opcional (disponible para
los tamaños de bomba seleccionados)
Anillo de desgaste del impulsor
Eje camisa instalado con montaje de sello
de cartucho
(Dibujo tomado de A336/041, hoja 2, rev -)
8.5.3 Lista de piezas opcionales
– LRV
Artículo Descripción
2300 Anillo de desgaste del impulsor
2910.2 Tuerca del eje
3300.2 Cojinete cilíndrico (goma)
4200 Sello mecánico (cartucho)
6814.3 Varilla roscada
6814.4 Varilla roscada
