LR, LRV, LLR y LR-S INSTRUCCIONES ESPANOL 71569092 08-10
Pagina 19 de 52
flowserve.com
4.9 Sistemas de protección
Se recomiendan los siguientes sistemas de
protección, particularmente si la bomba se instala en
una zona potencialmente explosiva o si el líquido a
bombear es peligroso. En caso de duda, consultar
con Flowserve.
Si hubiese cualquier posibilidad de que el sistema
permita que la bomba funcione contra válvula cerrada o
en condiciones de seguridad de caudal inferiores a las
mínimas permitidas, se deberá instalar un dispositivo de
protección que asegure que la temperatura del líquido
no alcance un nivel peligroso.
En el caso que en algunas circunstancias el sistema
permita que la bomba funcione en seco o arranque
en vacío, se deberá incorporar un accionamiento de
potencia para parar la bomba o impedir que
arranque. Lo antedicho tiene importancia especial si
la bomba trabaja con algún líquido inflamable.
Si la fuga del líquido de la bomba o de su sistema de
estanqueidad asociado pudiese causar un riesgo, en
tal caso se recomienda instalar un sistema de
detección de fugas apropiado.
Para impedir excesiva temperatura superficial en los
cojinetes, se recomienda realizar un control de las
vibraciones o de la temperatura. Véase las
secciones 5.7.4 y 5.7.5.
5 PUESTA EN MARCHA, ARRANQUE,
OPERACIÓN Y PARO
Todas estas operaciones deben ser
ejecutadas por personal capacitado.
5.1 Preparación para la puesta en marcha
5.1.1 Lubricación
Determínese el modo de lubricación del grupo de
bombeo, ej. con grasa, aceite etc.
Para las bombas lubricadas con aceite,
llénese el alojamiento de cojinetes con el aceite de
grado apropiado hasta alcanzar el nivel correcto, es
decir mirilla de inspección o botella de nivel constante.
Cuando se suministre un aceitador de nivel constante
deberá llenarse destornillando o abriendo la botella
transparente con la bisagra y llenándola de aceite.

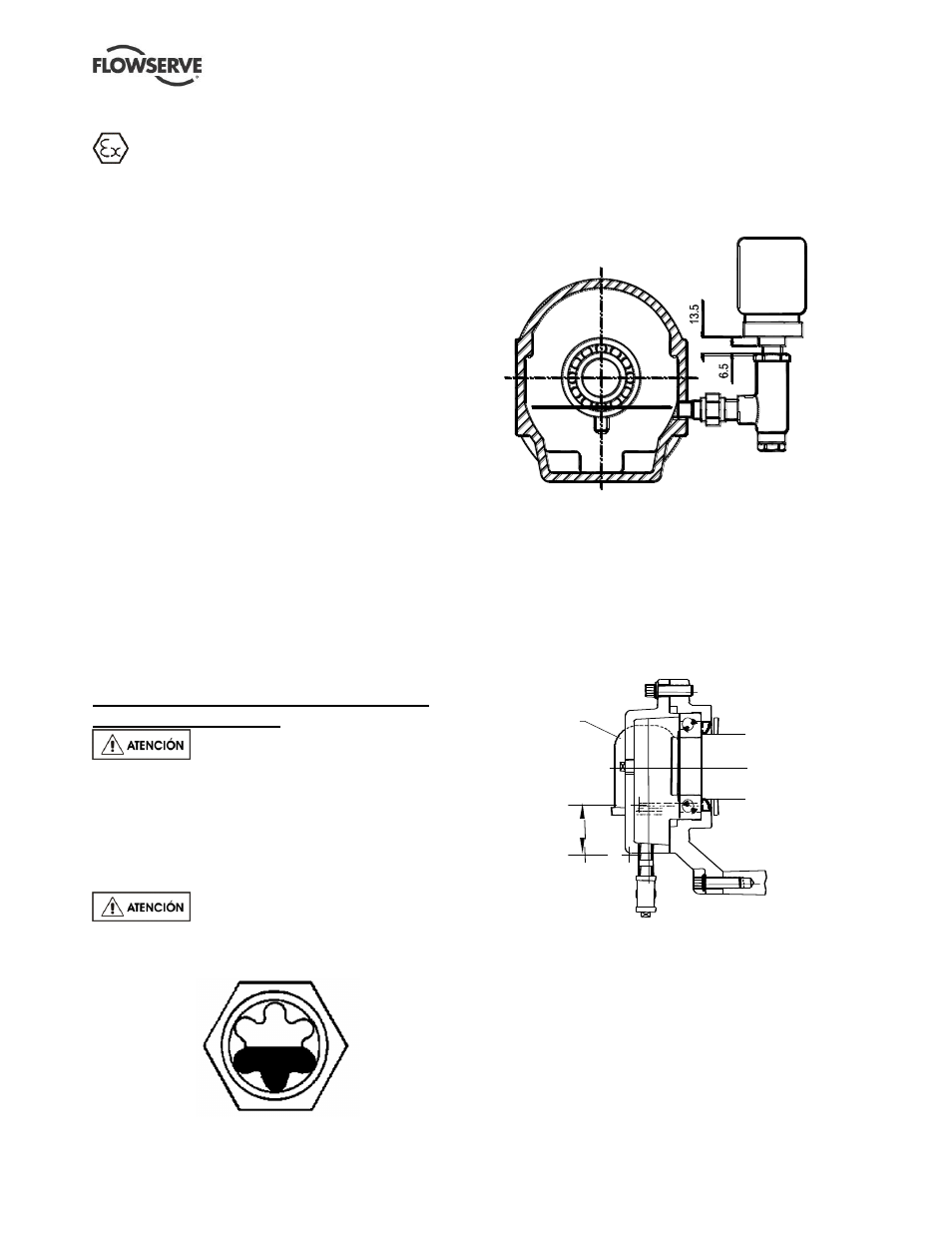

Cuando lleve una aceitera Denco de cuerpo
ajustable, ésta debe ubicarse a la altura indicada en
el siguiente diagrama:
Luego, se debe montar la botella llena de aceite y
colocarla en posición vertical. El llenado debe
repetirse hasta que el aceite permanezca visible
dentro de la botella.
Las bombas LR-S llevan una aceitador - juego de
nivel de aceite D, tal como se muestra más abajo:
6LR-18S, 10LR-14S y 12LR-14S = 48 mm (1
7
/
8
in.)
8LR-18S, 8LR-23S y 10LR-18S = 53 mm (2
1
/
16
in.)
3
3
33
D
Los volúmenes de aceite aproximados se encontrarán
en la sección 3.4.2, Datos de la bomba y del impulsor.
Las bombas y motores eléctricos lubricados con
grasa se suministran preengrasados.
Los demás accionamientos y cajas de engranajes, de
haberlos, deberán lubricarse de acuerdo con las
instrucciones dadas en los manuales
correspondientes.
33
D
