8 LISTAS DE PIEZAS Y PLANOS

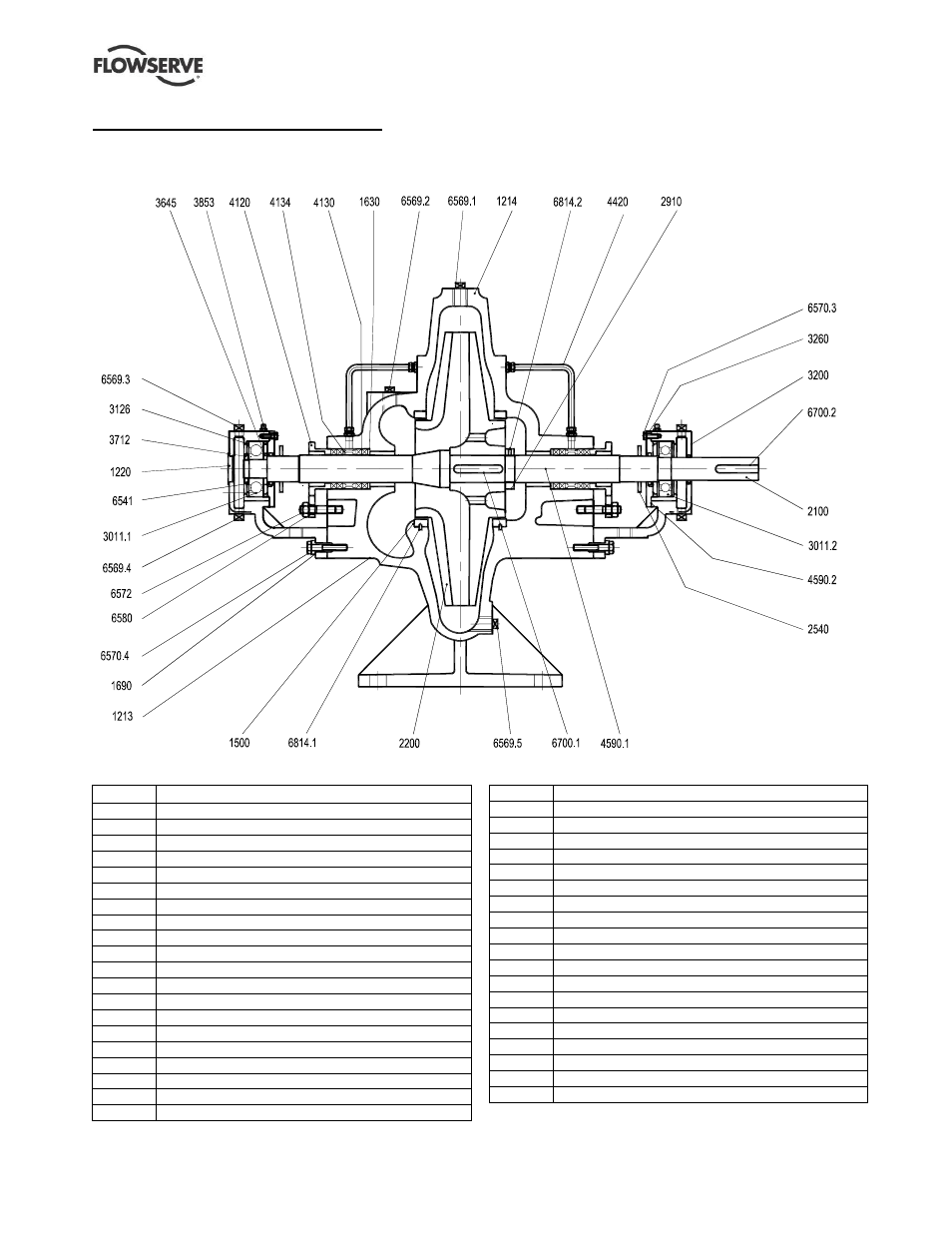

8.1 Plano de corte transversal - LR con impulsor de aspiración simple, lubricada con
grasa, con
empaquetadura
(Dibujo tomado de A336/044, hoja 1, rev -)
8.1.1 Lista de piezas – LR con impulsor de una sola aspiración
Artículo Descripción
1213 Mitad de la carcasa - inferior
1214 Mitad de la carcasa - superior
1220 Tapa
1500 Anillo de desgaste
1630 cubo de estrangulamiento
1690 cubo (centrado)
2100 Eje
2200 Impulsor
2540 Deflector (líquido)
2910 Tuerca del eje
3011.1 Rodamiento de bola
3011.2 Rodamiento de bola
3126 Suplemento
3200 Caja del cojinete
3260 Tapa del cojinete
3645 Disco espaciador *
3712 Tuerca del cojinete
3853 Engrasador
4120 Tapa
4130 Empaquetadura
4134 Anillo de linterna
4420 Tubo de sellado
4590.1 Junta
4590.2 Junta
6541 Arandela de seguridad
6569.1 Tapón
6569.2 Tapón
6569.3 Tapón
6569.4 Tapón
6569.5 Tapón
6570.1 Tornillo
6570.2 Tornillo
6570.3 Tornillo
6570.4 Tornillo
6572 Pasador
6580 Tuerca
6700.1 Chaveta
6700.2 Chaveta
6814.1 Varilla roscada
6814.2 Varilla roscada
* Instalados solo en la bomba de tamaño 2.1/2LR13 sólo.
