LR, LRV, LLR y LR-S INSTRUCCIONES ESPANOL 71569092 08-10
Pagina 45 de 52
flowserve.com

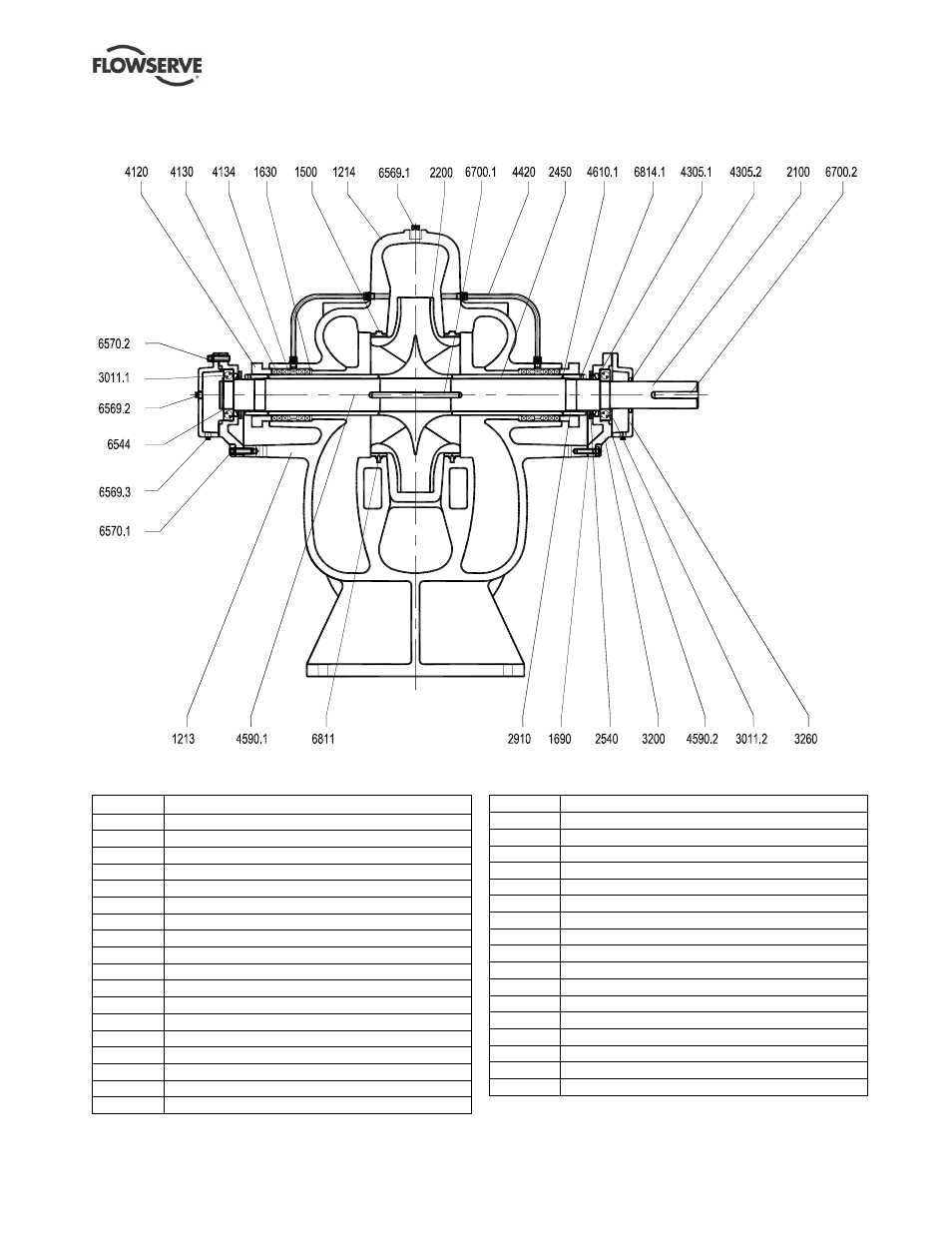

8.4 Plano de corte transversal - LR-S con impulsor de doble aspiración, lubricado con
grasa, con empaquetadura
(Dibujo tomado de A336/043, hoja 1, rev -)
8.4.1 Lista de piezas – LR-S
Artículo Descripción
1213 Mitad de la carcasa - inferior
1214 Mitad de la carcasa - superior
1500 Anillo de desgaste
1630 Cubo de estrangulamiento
1690 Cubo (centrado)
2100 Eje
2200 Impulsor
2450 Camisa del eje
2540 Deflector (líquido)
2910 Tuerca del eje
3011.1 Rodamiento de bola
3011.2 Rodamiento de bola
3200 Caja del cojinete
3260 Tapa del cojinete
4120 Tapa
4130 Empaquetadura
4134 Anillo de linterna
4305.1 Sellos del eje
4305.2 Sellos del eje
4420 Tubo de sellado
4590.1 Junta
4590.2 Junta
4610.1 Junta tórica
6541 Arandela de seguridad
6544 Arandela de retención
6569.1 Tapón
6569.2 Tapón
6569.3 Tapón
6569.4 Tapón
6570.1 Tornillo
6570.2 Tornillo
6570.3 Tornillo
6700.1 Chaveta
6700.2 Chaveta
6811 Pivote cilíndrico
6814.1 Varilla roscada
