LR, LRV, LLR y LR-S INSTRUCCIONES ESPANOL 71569092 08-10
Pagina 16 de 52
flowserve.com

Impedir carga externa excesiva de la tubería

No posicionar nunca la tubería aplicando fuerza
en las conexiones de la bomba

No montar nunca juntas de expansión, de
manera que su fuerza actúe sobre la brida de la
bomba, debido a la presión interna
La tabla de la sección 4.6.3 resume las fuerzas y los
momentos máximos permitidos en los ejes horizontales
de cuerpos de la bomba. Diríjase a Flowserve si el eje
de la bomba es vertical.
Verificar bien que las tuberías y los
accesorios han sido purgados antes de usarlos.
Comprobar que la tubería de líquidos peligrosos
esté dispuesta de manera que permite la purga de la
bomba antes de desmontar la bomba.
4.6.2 Tubería de aspiración
a) La tubería de aspiración debería ser de un
diámetro una o dos veces mayor que la
aspiración de la bomba, y las codos de tubería
deberían ser de un radio lo más grande posible.
b) Los tubos reductores deberán ser cónicos y tener un
ángulo de divergencia total máximo de 15 grados.
c) En altura de aspiración la tubería debería estar
inclinada arriba hacia la entrada de la bomba con
reductores excéntricos inclinados, incorporados
para impedir tapones de aire.
d) En aspiración positiva, la tubería de entrada
debe tener una caída constante hacia la bomba.
e) El caudal debería entrar en la zona de aspiración
de manera uniforme para minimizar el ruido y el
desgaste. Esto es particularmente importante en
bombas de alta velocidad que deberán tener un
mínimo de cinco diámetros de tubos recto en la
aspiración de la bomba, entre el codo y la brida
de aspiración. Véase la sección, 10.3,
Referencia 1, para más información.
f) Los filtros de aspiración, si se usan, deben tener
una ´zona libre´ neta al menos tres veces la zona
del tubo de aspiración.
g) No instale codos que no sean perpendiculares al
centro del eje. Los codos paralelos al centro del
eje causarán un flujo irregular.
h) Excepto en circunstancias excepcionales, no se
recomienda el uso de filtros en la tubería de
aspiración. Si se espera una cantidad considerable
de materia extraña, será preferible instalar una
pantalla en la aspiración del pozo húmedo.
i) La instalación de válvulas de aislamiento
facilitará las tareas de mantenimiento.
j) No se debe estrangular nunca la bomba en el lado
de aspiración ni tampoco instalar una válvula
directamente en la brida de aspiración de la bomba.

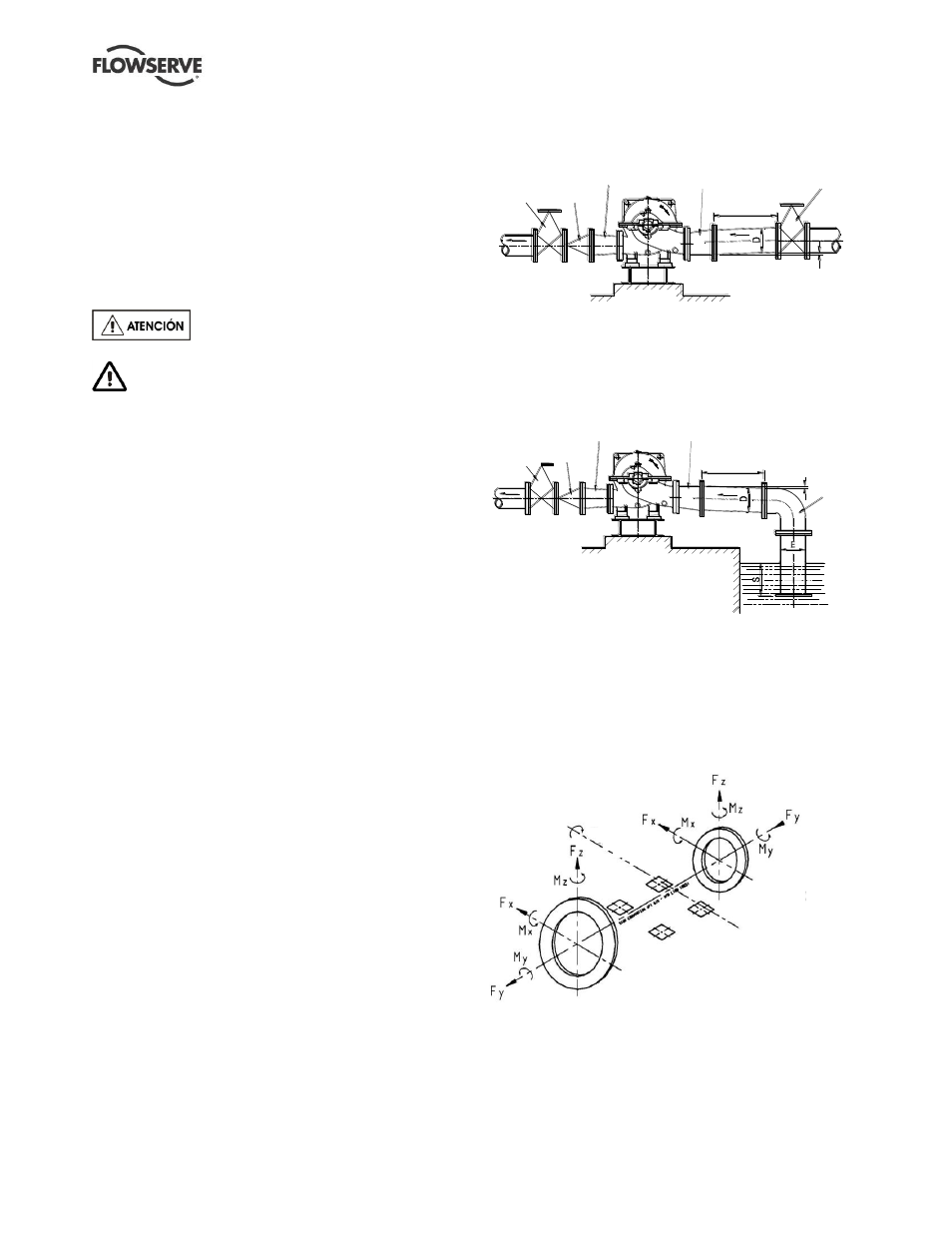

Diseño típico – aspiración inundada
Notas:
Lo ideal sería que los reductores estuvieran limitados a un cambio del
diámetro del tubo, es decir, de 150 mm. (6 in.) a 200 mm. (8 in.)
Deben tener un ángulo total de divergencia máximo de 15 grados.
Diseño típico
– altura de aspiración
Notas:
1. S = Inmersión mínima > 3E.
2. Lo ideal sería que los reductores estuvieran limitados a un
cambio del diámetro del tubo, es decir, de 150 mm. (6 in.) a
200 mm. (8 in.) Deben tener un ángulo total de divergencia
máximo de 15 grados.
4.6.3 Fuerzas y momentos máximos permitidos
en las bridas de aspiración y descarga de
bombas de eje horizontal
Succión
Descarga
Eje de la
bomba
Véase la tabla al dorso.
Válvula
sin
retorno
Reductor
cónico
concéntrico
Reductor
cónico
excéntrico
>5D
Válvula de
cierre de
descarga
Válvula de
cierre de
aspiración
Inclinación de la
aspiración de la bomba
Válvula de
cierre de
descarga
Válvula
sin
retorno
Reductor
cónico
concéntrico Reductor
cónico
excéntrico
>5D
Radio de
curvatura
largo
Inclinación
de la
succión de
la bomba
