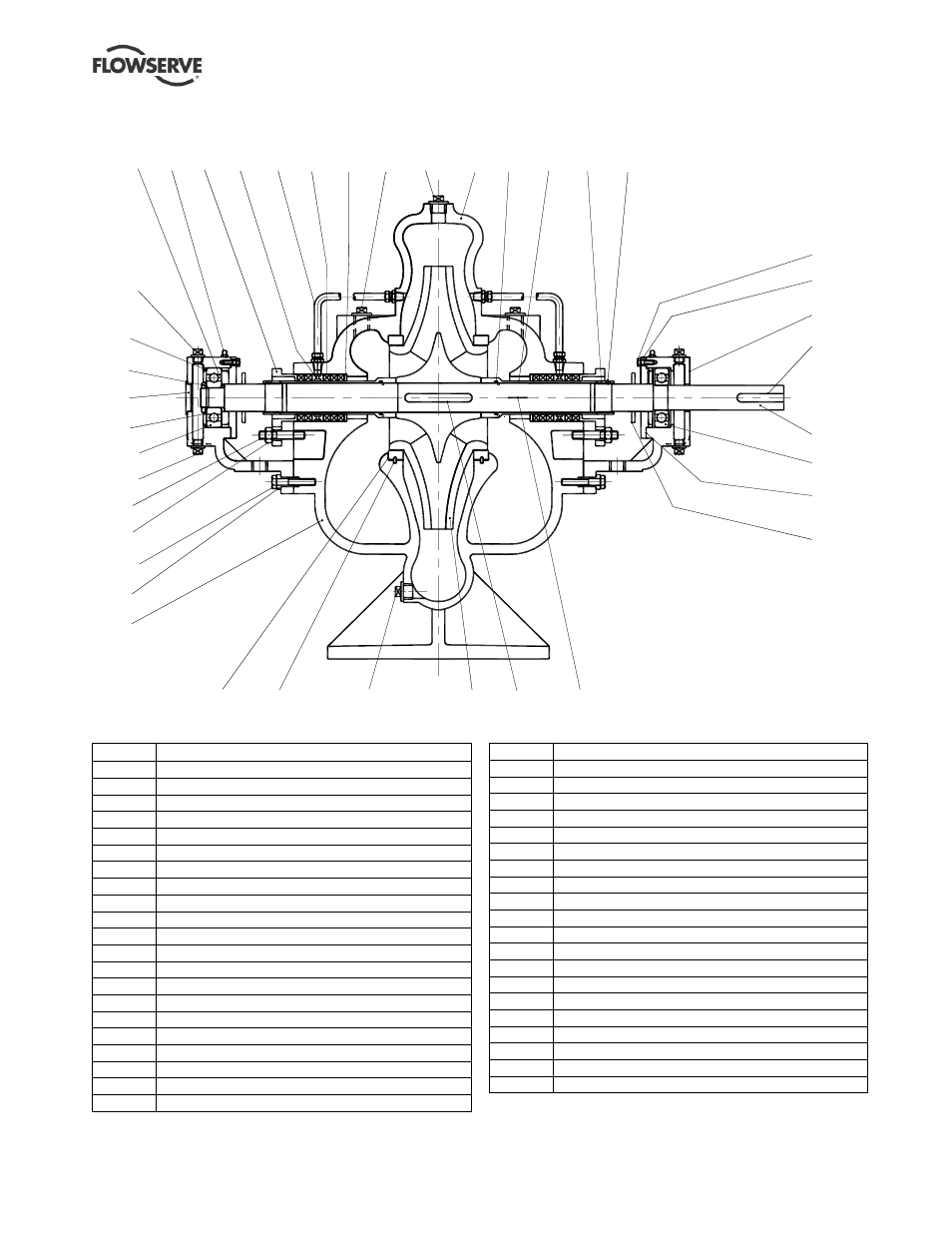

8.2 Plano de corte transversal - LR con impulsor de doble aspiración lubricado con
grasa, con
empaquetadura
1220
3712
6541
3126
3011.1
6569.4
3645 4120 4134 4130 1630
6569.3
6569.1 1214
2100
6700.2
3011.2
6569.2 3853 4420
1213
6569.5 2200
6572
6580
6570.3
1690
6814.2 4610.1 2450 2910.1
1500 6814.1 6700.1 4590.1
4590.2
2540
3260
6570.4
3200
(Dibujo tomado de A336/040, hoja 1, rev -)
8.2.1 Lista de piezas – LR con impulsor de doble aspiración
Artículo Descripción
1213 Mitad de la carcasa - inferior
1214 Mitad de la carcasa - superior
1220 Tapa
1500 Anillo de desgaste
1630 Cubo de estrangulamiento
1690 Cubo (centrado)
2100 Eje
2200 Impulsor
2450 Camisa del eje
2540 Deflector (líquido)
2910.1 Tuerca del eje
3011.1 Rodamiento de bola
3011.2 Rodamiento de bola
3126 Suplemento**
3200 Caja del cojinete
3260 Tapa del cojinete
3645 Disco espaciador *
3712 Tuerca del cojinete
3853 Engrasador
4120 Tapa
4130 Empaquetadura
4134 Anillo de linterna
4420 Tubo de sellado
4590.1 Junta
4590.2 Junta
4610.1 Junta tórica
6541 Arandela de seguridad
6569.1 Tapón
6569.2 Tapón
6569.3 Tapón
6569.4 Tapón
6569.5 Tapón
6570.1 Tornillo
6570.2 Tornillo
6570.3 Tornillo
6570.4 Tornillo
6572 Pasador
6580 Tuerca
6700.1 Chaveta
6700.2 Chaveta
6814.1 Varilla roscada
6814.2 Varilla roscada
* Instalados sólo en la bomba de tamaño 2.1/2LR13.
** No necesario para las bombas de tamaño 10LR17 y 19LR18.
