Introducción
1.4 Características y benefi cios
El inversor/cargador Serie MS-E se encuentra diseñado para permitir un fácil acceso al cableado,
interruptores de circuito y controles. Su placa base fundida a presión, cubierta de aluminio de una
sola pieza, garantiza la máxima durabilidad con el mínimo peso, así como un manejo refrigerado
más efi ciente.
La parte frontal de la Serie MS-E se encuentra equipada con las siguientes características (consulte
las Ilustraciones 1-1 y 1-2):
1
Interruptor de encendido: un interruptor de botón momentáneo o pulsador para
activar o desactivar alternativamente el inversor.
2
LED indicador de estado: este LED verde se ilumina para proporcionar información
sobre el funcionamiento del cargador del inversor.
3
Puerto de conexión de apilado (etiqueta roja): un puerto RJ11 que acepta los
adaptadores del interruptor remoto opcional (RSA), que permite el funcionamiento del
interruptor a control remoto ON/OFF.
Información: La característica de apilamiento no se encuentra disponible con la Serie
MS-E.
4
Conexión de puertos de red Magnum (etiqueta verde): un puerto RJ11 que acepta
accesorios de red opcionales (por ejemplo, AGS “Arranque automático del generador” o
monitor de la batería).
5
Puerto de conexión remoto (etiqueta azul): un puerto RJ11 que permite conectarse
a los controles remoto opcionales (ME-RC o ME-ARC).
6
Puerto de conexión de BTS (etiqueta amarilla): un puerto RJ11 que acepta el accesorio
remoto, sensor de temperatura de la batería (BTS).
1
2
3
4
5
6

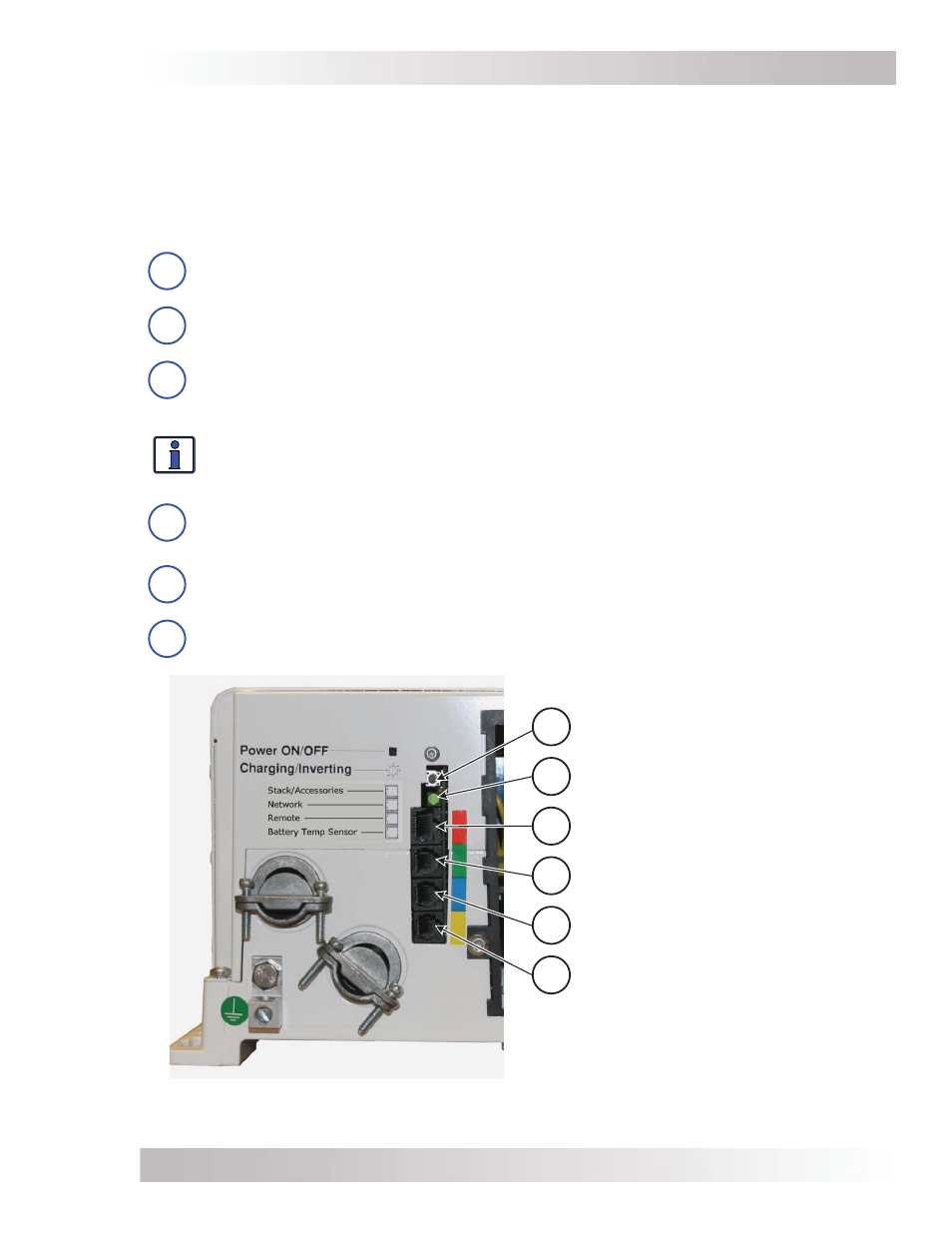

Ilustración 1-1, Interruptor de encendido, LED de estado y puertos de
conexión de accesorios
Puerto de red
(Etiqueta verde: Conexión RJ11)
LED STATUS “estado”
(cargando/invirtiendo)
Puerto remoto
(Etiqueta azul: Conexión RJ11)
Puerto sensor de temperatura
de la batería
(Etiqueta amarilla: Conexión RJ11)
Interruptor de alimentación
ON/OFF (ENCENDIDO/APAGADO)
Puerto APILADO/ACCESORIOS
(Etiqueta roja: Conexión RJ11)
