2014 Magnum Energy, Inc. Página 30
Instalación
2.9 Prueba de funcionamiento
Después de que todas las conexiones eléctricas al inversor, baterías, fuente de CA, y subpanel
se han completado, siga estos pasos para probar la instalación y el funcionamiento del inversor.
PRECAUCIÓN: Utilice un multímetro para verifi car que la tensión de CC se encuentra
correcta para su modelo de inversor en particular (es decir, un banco de baterías de 12
voltios para un inversor de 12 voltios), y para asegurar que la polaridad de la tensión de
la batería es correcta (positivo de la batería conectada al terminal positivo del inversor
y negativo de la batería conectada al terminal negativo del inversor).
1. Aplique energía de la batería al inversor mediante el cierre del interruptor de circuito de corriente
continua o la inserción de un fusible. El inversor permanecerá apagado, pero el indicador de
estado de color verde en la parte frontal del inversor parpadeará rápidamente una vez para
indicar que la corriente continua se ha conectado y se encuentra listo para ser encendido.
2. Antes de encender el inversor, asegúrese de que todas las cargas de CA (por ejemplo,
electrodomésticos) NO se encuentren conectados a la salida del inversor o de cualquier enchufe
de corriente alterna alimentados por el inversor.
3. Presione ligeramente y suelte el interruptor del inversor ON/OFF para encender el inversor.
Compruebe que el indicador de estado del inversor parpadea, indicando que el inversor se
encuentra en ON.
4. Conecte una bombilla pequeña de no más de 75 vatios en la salida del inversor y verifi que que
se enciende y brilla normalmente. NO conecte otra cosa más que una bombilla, hasta que se
confi rme que todo el cableado y las tensiones se encuentran correctas.
Información: La tensión de salida de CA del inversor no será la correcta hasta que
una carga superior a 5 vatios (5 vatios es la confi guración predeterminada) se conecte
al inversor, o bien, el modo de búsqueda se desactive desde la pantalla remota (ME-RC
o ME-ARC).
5. Compruebe la tensión de salida de CA del inversor mediante la conexión de un voltímetro de
CA a los terminales de salida (consulte la Ilustración 2-19) y verifi que que los voltajes de salida
son los correctos.
6. Presione y suelte el interruptor del inversor ON/OFF para apagar el inversor. El indicador de
estado del inversor y la carga conectada deben apagarse.
7. Aplique alimentación de CA a la entrada de CA del inversor. Después de que la alimentación de
entrada de CA se ha califi cado (aproximadamente 15 segundos), la corriente alterna entrante
se transfi ere a través del inversor a la salida de CA del inversor y dará energía a la bombilla.
Compruebe que el indicador de estado del inversor y la bombilla se enciendan.
8. A pesar de que la bombilla se encuentra encendida, el inversor se encuentra desactivado
(apagado). Pulse y suelte el interruptor ON/OFF del inversor para habilitar (encender) el inversor.
9. Desconecte la alimentación de CA de entrada al inversor. Verifi que que la bombilla de luz
permanece encendida, y ahora es alimentada por el inversor.
Si el inversor pasa todos los pasos, el inversor se encuentra listo para su uso. Si el inversor no
pasa alguno de los pasos, consulte la sección solución de problemas.

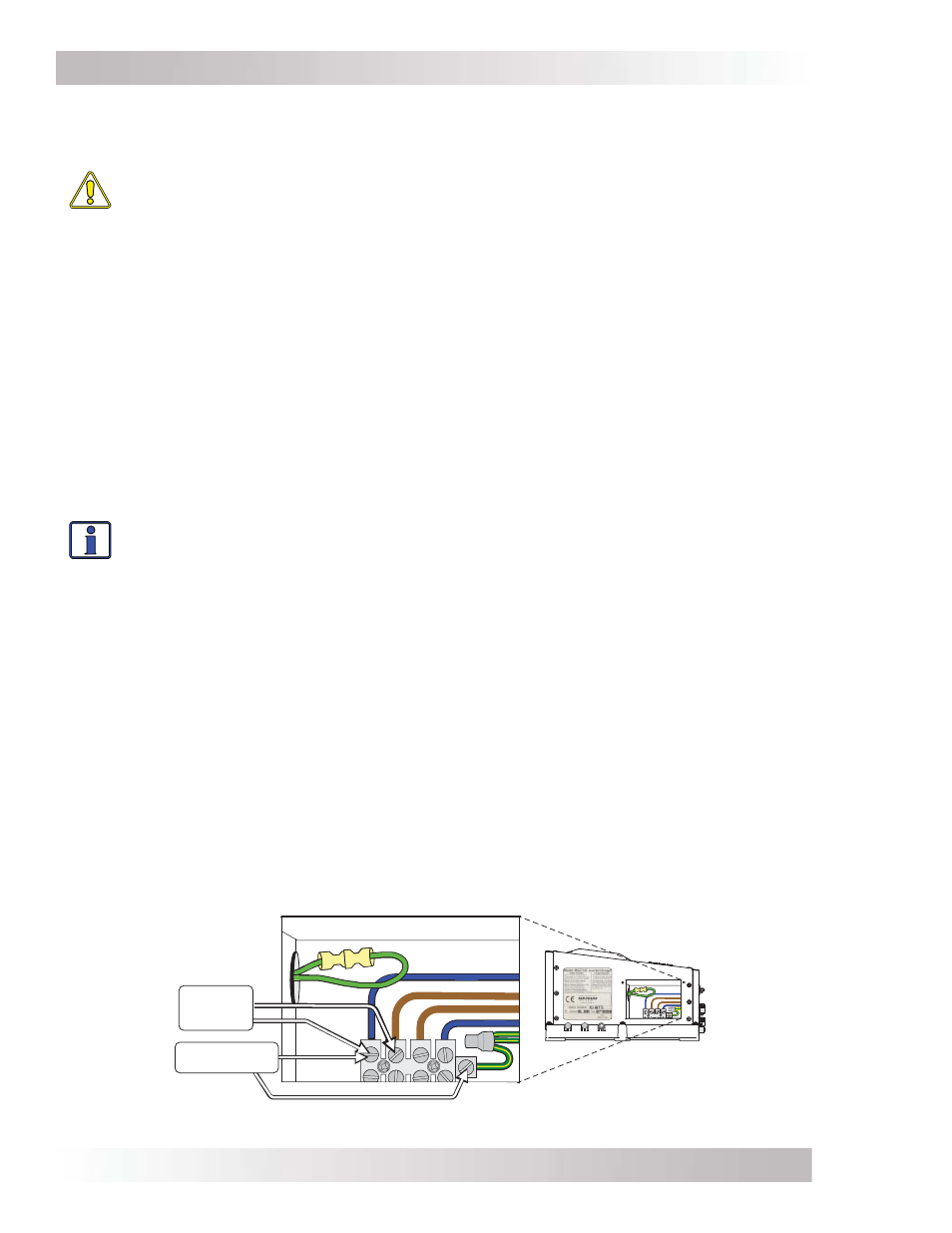

Ilustración 2-19, Comprobación de tensión de CA
Bloque de terminales de CA
3 0 30
azul
azul
marrón
marrón
Neutro a tierra
< 0,5 VCA
Salida de CA
230 VCA
(± 5%)
