2014 Magnum Energy, Inc. Página 28
Instalación
2.6.6 Desactivación de la conexión neutro a tierra
Todos los inversores/cargadores de la Serie MS-E tienen una función de conmutación automática
neutro a tierra. En algunas instalaciones/jurisdicciones, esta función debe ser inhabilitada. Si
usted no está seguro si debe inhabilitar esta función, consulte los requisitos del código local. Los
siguientes pasos le guiarán en la desactivación de la función de conmutación de neutro a tierra
en el inversor/cargador de la Serie MS-E.
Información: La conexión a tierra de los terminales de tierra de CA y CC del inversor
todavía deben conectarse a la tierra del sistema, incluso si se ha desactivado la
conmutación de tierra.
ADVERTENCIA: Peligro de incendio y choque eléctrico, desconecte todas las fuentes
de CA y CC antes de trabajar en el compartimiento de cableado AC.

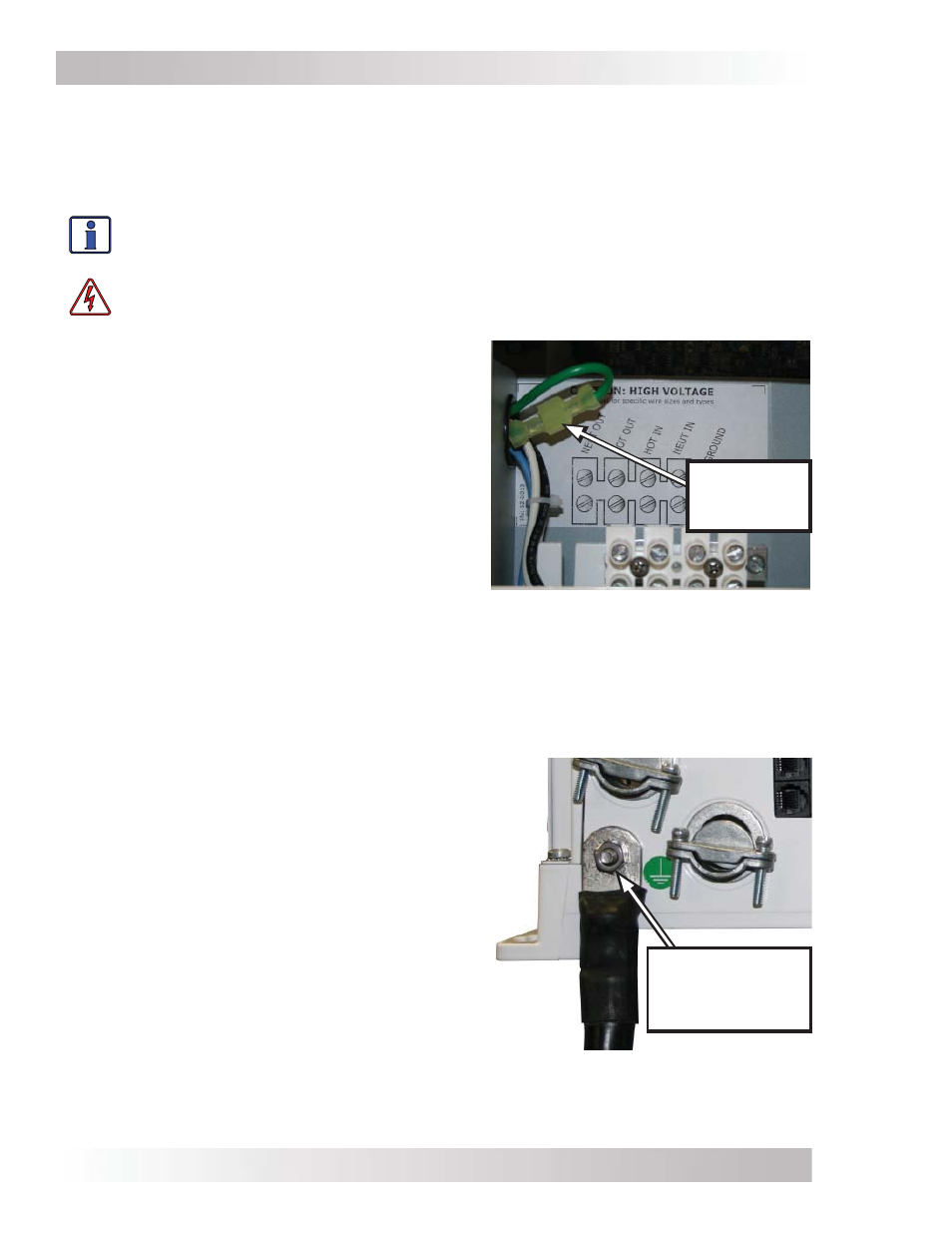

Ilustración 2-16, Desconexión de
la conexión del neutro a tierra
2.6.7 Conexión de un cable a tierra de mayor sección
Si su instalación requiere un cable de tierra de mayor sección del que se le ha proporcionado, siga
los siguientes pasos para conectar el cable más largo.
Ilustración 2-17, Cable a tierra
de mayor sección conectado al
Serie MS-E
Puesta a tierra CC
Terminal perno/
tuerca,
invertido y apretado
Conexión
neutro a tierra
(cable verde)
1. Localice y retire la placa de cubierta de acceso de
CA (consulte la Ilustración 1-3, punto 15) en el lado
del inversor de la Serie MS-E.
2. Mire en el interior y localice el cable verde con
el conector aislado en la parte superior del
compartimiento de cableado AC, consulte la
Ilustración 2-16. Este conector aislado conecta el
neutro y la tierra en el interior del inversor.
3. Tire de los dos extremos del conector aislado para
separar el cable verde, lo que evitará que el neutro
y la tierra se conecten dentro de este inversor.
4. Mueva los dos extremos desconectados uno del otro
y hágalos retroceder a un lado. Debe asegurarse
de que los dos extremos del conector no tendrán
ningún contacto con otros cables dentro del
compartimiento de CA. Es posible que desee utilizar
la cinta aislante para aislar los extremos y fi jarlos
a un lado.
1. Localice el terminal de tierra del equipo CC
(consulte la Ilustración 1-2, punto 7).
2. Localice y retire la placa de cubierta de acceso de
CA (consulte la Ilustración 1-3, punto 15) en el
lateral del inversor Serie MS-E.
3. Dentro del área de cableado de CA, ubique la tuerca
hexagonal en la parte trasera del terminal de tierra
CC. Después de localizar la tuerca hexagonal, utilice
una llave de 11 mm (7/16 pulg) para quitar la tuerca
hexagonal, perno, arandela de seguridad y terminal
de tierra de CC y a continuación, retírelos del chasis.
4. Invierta el perno extraído, y colóquelo de nuevo
en el agujero del chasis para conectar un cable de
tierra de tamaño adecuado al chasis del Serie MS-E,
como se muestra en la Ilustración 2-17.
5. Coloque la arandela y la tuerca en el perno, sobre
el cable a tierra, y apriete bien la tuerca [5.4 a
6.8 N-m (4-5 ft lbf)]. Vuelva a colocar la placa de
cubierta de acceso de CA y asegurela.
