Apéndice B: Información sobre la batería

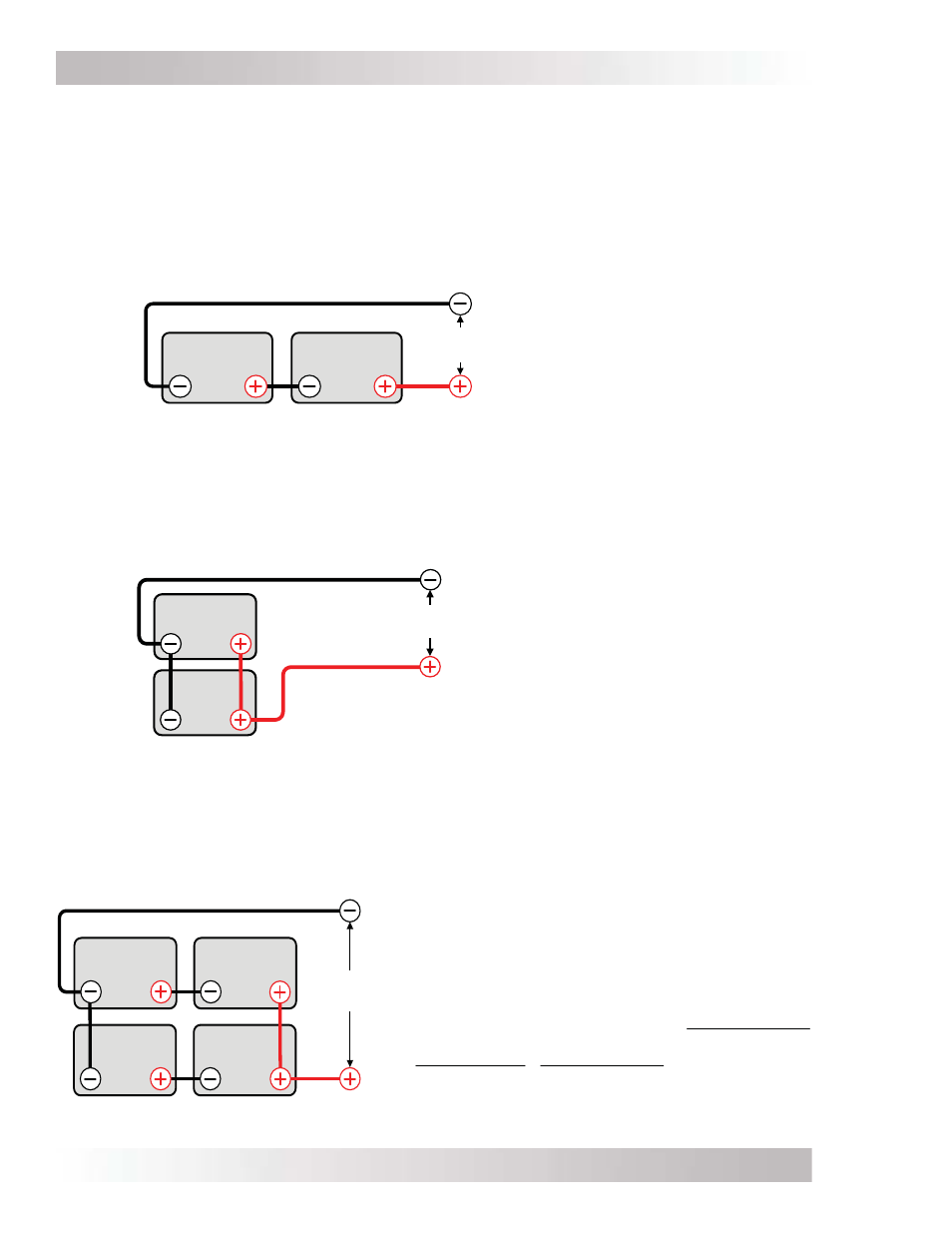

B-6 Confi guraciones de cableado de la batería
El banco de baterías debe ser cableado para que coincida con el voltaje de entrada de CC del
inversor. Además, las baterías pueden ser cableadas para proporcionar tiempo de ejecución
adicional. Las distintas confi guraciones de cableado son:
B-6.1 Cableado en serie
El cableado de baterías en serie aumenta la tensión de salida del banco de baterías. Una conexión
en serie combina cada batería en una cadena hasta que el voltaje total coincide con el requisito
de CC del inversor. A pesar de que existan varias baterías, la capacidad sigue siendo la misma.
En la Ilustración B-1 a continuación, se combinan dos baterías de 6 VCC/200 AH en una única
cadena que resulta en un banco de 12 VCC, 200 AH.
Ilustración B-3, Cableado de la batería en serie-paralelo
B-6.3 Cableado en serie-paralelo
La confi guración serie-paralelo aumenta tanto la tensión (para que coincida con los requisitos de
CC del inversor) y la capacidad de amperios hora (para aumentar el tiempo de ejecución de las
cargas) utilizando baterías más pequeñas y de menor voltaje. En la Ilustración B-3 a continuación,
se combinan cuatro baterías de 6 VCC/200 AH en dos cadenas resultando en un banco de baterías
de 12 VCC, 400 AH.
Cableado en serie-paralelo de baterías
combina la tensión de las baterías y la capacidad:
200 AHr a 6 VCC
+
200 AHr a 6 VCC
200 AHr a 6 VCC
+
200 AHr a 6 VCC
= 400 AHr a 12 VCC
en serie
añade voltaje
6 VCC a
(200 AHr)
6 VCC a
(200 AHr)
6 VCC a
(200 AHr)
6 VCC a
(200 AHr)
12 VCC a
400 AHr
= 200 AHr a 12 VCC
+
= 200 AHr a 12 VCC
en paralelo
añade capacidad
B-6.2 Cableado en paralelo
El cableado de las baterías en paralelo aumenta la capacidad del banco de baterías en amperios hora,
lo que permite a las cargas de CA operar durante más tiempo. Una conexión en paralelo combina
el número de baterías en la cadena para aumentar la capacidad total de la batería, sin embargo,
la tensión sigue siendo la misma. En la Ilustración B-2 a continuación, se combinan dos baterías
de 12 VCC/100 AH en un solo banco de baterías de 12 VCC, 200 AH.
Ilustración B-2, Cableado de la batería en paralelo
12 VCC a
(100 AHr)
12 VCC a
200 AHr
100 AHr a 12 VCC
+
100 AHr a 12 VCC
=
200 AHr a 12 VCC
12 VCC a
(100 AHr)
Cableado en paralelo de baterías
combina la capacidad de las baterías:
200 AHr a 6 VCC
+
200 AHr a 6 VCC
=
200 AHr a 12 VCC
6 VCC a
(200 AHr)
6 VCC a
(200 AHr)
12 VCC a
200 AHr
Cableado en serie de bater í as
combina el voltaje de las baterías:
Ilustración B-1, Cableado de baterías en serie
