Introducción

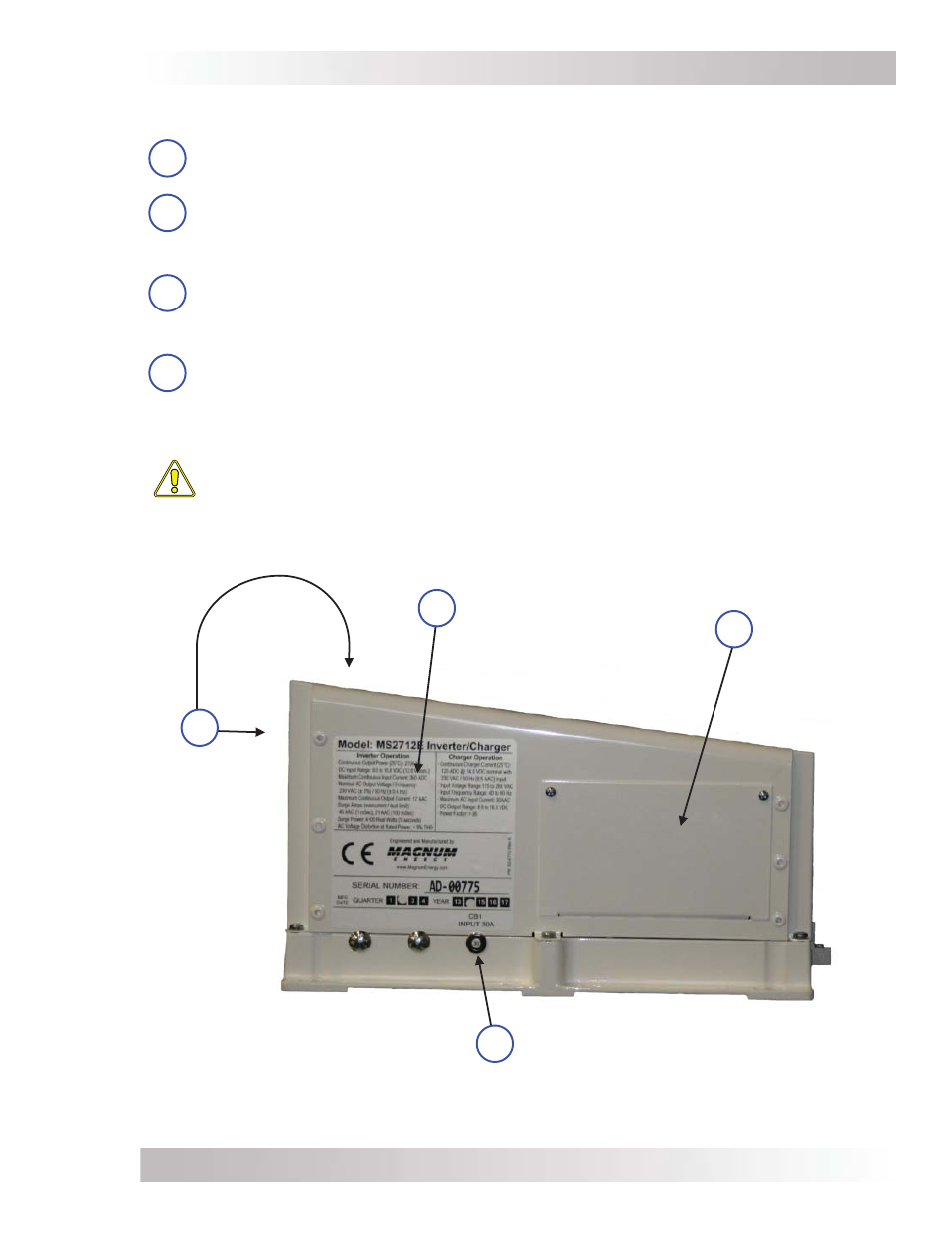

Ilustración 1-3, Funciones del lado izquierdo
El lado izquierdo de la Serie MS-E se encuentra equipado con las siguientes características (consulte
la Ilustración 1-3):
13
Escape respiradero de aire: aberturas de ventilación que permiten que el aire caliente
sea extraído por el ventilador de refrigeración interno.
14
Etiqueta modelo/número de serie del producto: incluye información sobre el
modelo/número de serie, fecha de fabricación, y las especifi caciones del cargador y el
inversor. Consulte las Especifi caciones del MS-E en el Apéndice A para obtener más
información y los diferentes modelos que se encuentran disponibles.
15
Cubierta de acceso de AC: proporciona acceso al bloque interno de terminales de
cableado de CA. Este bloque de terminales se utiliza para cablear todas las conexiones
de entrada y de salida de CA del inversor. Retire los dos tornillos para acceder al bloque
de terminales de cableado de CA.
16
Disyuntor de entrada: este disyuntor protege el cableado del cargador interno de
la unidad y del relé de paso a través cuando se encuentra en el modo de espera. Este
disyuntor saltará cuando se abre. Pulse para restablecer. Este disyuntor de entrada no es
de circuito de derivación nominal, por lo tanto, se deben instalar interruptores de circuito
de derivación nominal en el cableado de entrada del inversor.
PRECAUCIÓN: El Relé de transferencia de CA interna del inversor se encuentra
clasifi cado para 30 amperios. La corriente de paso a través no debe ser mayor de 30
amperios o pueden producirse daños a los relés.
14
15
Escape
Salidas de aire
(parte trasera
y trasera lado
derecho)
Modelo/Serial
Número de etiqueta
Disyuntor de
entrada
Acceso de CA
Cubierta
16
13
