2014 Magnum Energy, Inc. Página 24
Instalación
Método 2 (Ilustración 2-12): Cuando los paneles de servicio de CA y CC se encuentran cerca
uno del otro, entonces el conductor del electrodo de tierra de CA (GEC-AC) y el conductor del
electrodo de tierra de CC (GEC-CC) se pueden conectar a un solo electrodo de puesta a tierra
(GE). En este método, ya que hay varias conexiones con el electrodo de puesta a tierra de CC
(GE-CC), el calibre del conductor del electrodo de puesta a tierra de CC (GEC-CC) no puede ser
menor que el conductor más grande de la red de corriente continua (por lo general el cable que
va de la batería al inversor).
Método 3 (Ilustración 2-13): El conductor del electrodo de puesta a tierra de CA (GEC-AC) se
encuentra unido al punto de tierra de CC y el conductor del electrodo de puesta a tierra de CC
(GEC-CC) es la única conexión al electrodo de puesta a tierra (GE), que debe ser una varilla, tubo
o placa electrodo.
En este método, ya que solo hay una conexión a la varilla de tierra, no se requiere que el conductor
del electrodo de puesta a tierra de CC (GEC-CC) sea más grande que 13,3 mm 2 (6 AWG) de cobre.
La razón para permitir este conductor del electrodo de puesta a tierra más pequeño, es que solo
es necesario para estabilizar la tensión del sistema con respecto a la tierra, y los otros conductores
de calibre adecuado en cada sistema eléctrico llevarán de forma segura cualquier corriente de
fallo en caso de que ocurra.
AC
Panel de
servicio de CC
Panel de
servicio de CA
Sistema eléctrico de CC Sistema eléctrico de CA
Neutro
Positivo
Negativo
DC
Sistema a
tierra
Negativo
SBJ
GC
GE
GEC-AC
EGC - AC
Tierra CA Tierra CC SBJ
EGC - DC
GC Neutro
Fase
GEC-DC
GBB GBB
Electrodo a tierra
(compartido CA y CC)
inversor/cargador serie MS-E

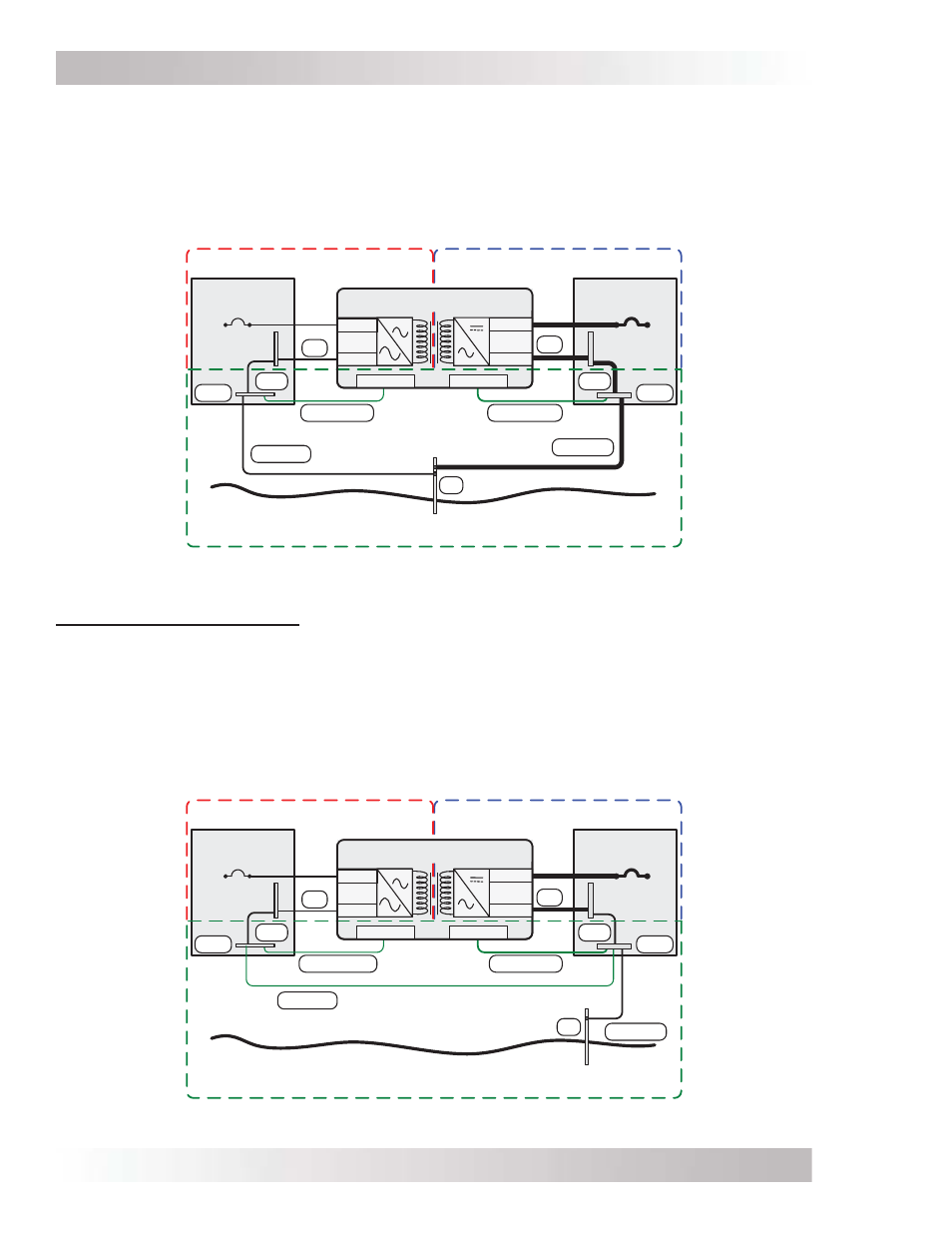

Ilustración 2-12, Múltiples conexiones a la varilla a tierra de CC (Método 2)
Ilustración 2-13, Conexión sencilla a la varilla a tierra de CC (Método 3)
AC
Panel de
servicio de CC
Panel de
servicio de CA
Sistema eléctrico de CC Sistema eléctrico de CA
Neutro
Positivo
Negativo
DC
Sistema a
tierra
Negativo
SBJ
GC
GEC-AC
EGC - AC
Tierra CA Tierra CC SBJ
EGC - DC
GC Neutro
Fase
GEC-DC
GE
GBB GBB
Electrodo a tierra
(exclusivo de CC)
inversor/cargador serie MS-E
