Página 31
©
2014 Magnum Energy, Inc.
Instalación
3.0 Funcionamiento
El inversor Serie MS-E tiene dos rutinas normales de funcionamiento, el modo de inversor, que
alimenta sus cargas utilizando las baterías y el modo de espera, que transfi ere la potencia de
entrada de CA (por ejemplo, la energía de la red o de un generador) para alimentar sus cargas y
utiliza esta entrada de energía para recargar las baterías. Este inversor también incluye un extenso
sistema de circuitos de protección para apagar el inversor bajo ciertas condiciones de fallo.
3.1 Modo Inversor
Cuando el dispositivo de la Serie MS-E se enciende por primera vez, toma por defecto el modo
OFF. Debe presionar ligeramente el interruptor momentáneo de alimentación ON/OFF ( consulte
la Ilustración 1-1, punto 1) para encender el inversor. Posteriormente, al pulsar este interruptor
establece alternativamente el inversor en OFF y ON.
Inverter OFF: Cuando el inversor se encuentra apagado, no se utiliza energía desde las baterías
para alimentar las cargas de CA, y el LED de estado estará apagado. Si la energía CA desde una
fuente externa (de la red o generador) se encuentra conectada en la entrada de CA del inversor,
esta energía de entrada AC pasará a través del inversor para alimentar las cargas de CA. Sin
embargo, si se pierde esta energía de CA, las cargas de CA ya no se pueden alimentar debido a
que el inversor se encuentra apagado.
Cuando el inversor se pone en ON, este funciona, ya sea en “búsqueda” o “inversión”, en función
de las cargas de CA conectadas.
Searching (Búsqueda): Cuando el inversor se enciende por primera vez, la función de búsqueda
automática se encuentra habilitada. Esta función se ofrece para conservar la energía de la batería
cuando no se requiere alimentación de CA. En este modo, el inversor da pulsos a la salida de CA en
busca de una carga de CA (por ejemplo, aparato eléctrico). Cada vez que se enciende una carga
de CA (de más de 5 vatios), el inversor reconoce la necesidad de alimentación y automáticamente
comienza la inversión. Cuando no se detecta carga (o es menor de 5 vatios), el inversor vuelve
automáticamente al modo de búsqueda para reducir al mínimo el consumo de energía del banco de
baterías. Cuando el inversor se encuentra “buscando”, el LED verde del inversor parpadea (rápido).
Información: El valor predeterminado de fábrica para la función de búsqueda es de
5 vatios, este valor puede apagarse o ajustarse de 5 a 50 vatios utilizando el control
remoto ME-RC/ME-ARC.
Inverting ( Inversión): Cuando se conecta una carga superior a 5 vatios a la salida del inversor,
de la Serie MS-E “invierte” la corriente continua de la batería y suministra energía de 230 VCA
a su subpanel. El LED verde del inversor parpadea una vez cada 2 segundos (medio destello)
para indicar que se encuentra invirtiendo. La cantidad de tiempo que el inversor puede invertir y
suministrar energía se encuentra directamente relacionada con la cantidad de cargas de CA que
se encuentran conectadas, y la capacidad del banco de baterías. Consulte la Ilustración 3-1 para
ver el fl ujo de energía a partir de la entrada de CC a la salida de CA mientras se encuentra en el
modo de inversor.

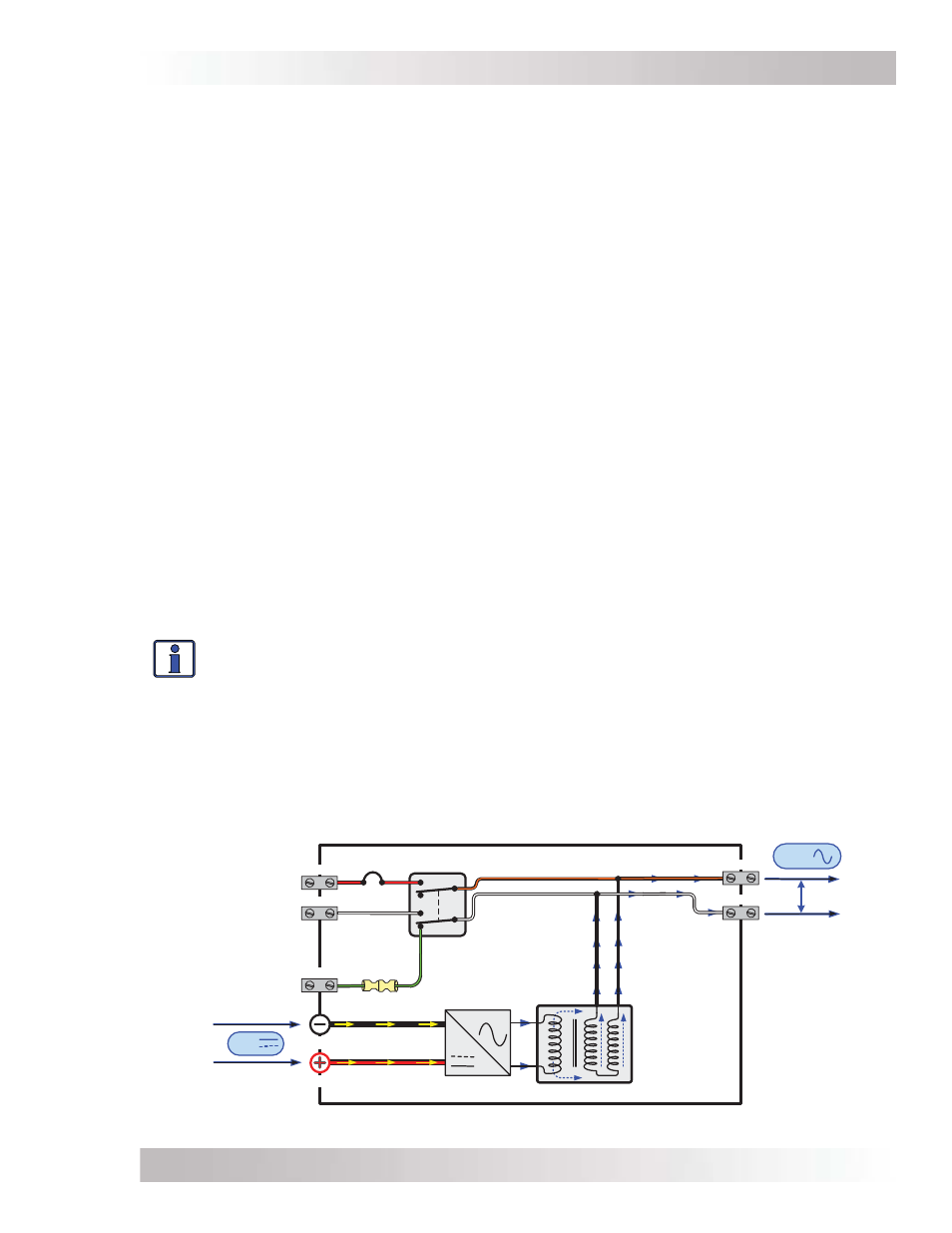

Ilustración 3-1, Flujo de energía: modo inversor
230
VCA
INV
salida
Relé de transferencia
CA fase
ENTRADA CA NEUTRO
ENTRADA CA FASE
CB3 (30A)
TIERRA CA
Transformador de energía
Puente FET
CA
CC
CC
entrada
SALIDA NEUTRO CA
SALIDA FASE CA
CC POSITIVA
CC NEGATIVA
