2014 Magnum Energy, Inc. Página 10
Instalación

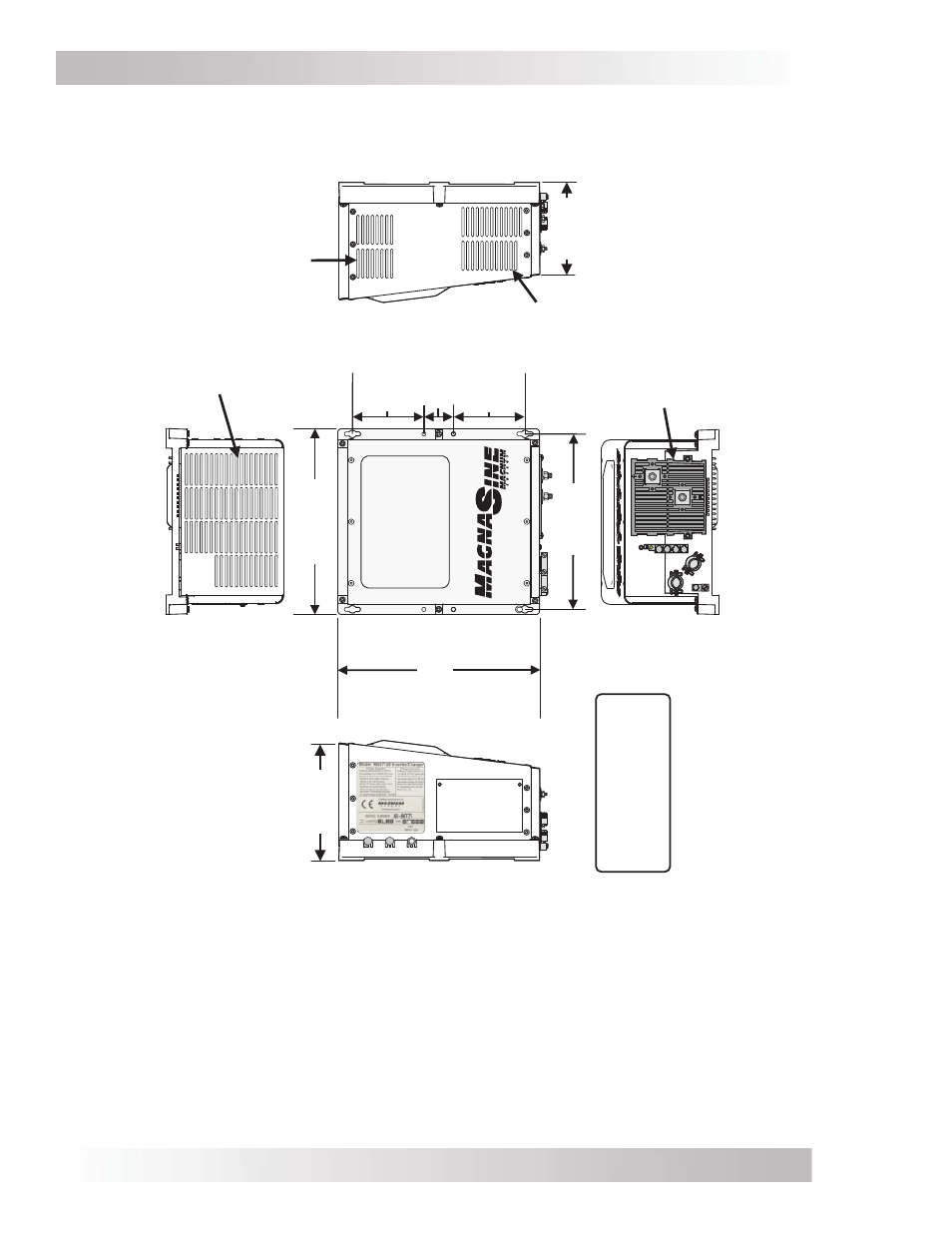

Ilustración 2-3, Dimensiones y referencia de costado del Serie MS-E
"WARNING- Risk of electrical shock. Use only the
ground-fault circuit-interrupter [receptacle(s) or circuit breaker(s)] specified in the installation and operation instructions manual supplied with the inverter. Other types may fail to operate properly when connected to this inverter equipment."
"CAUTION- To prevent fire, do not cover or obstruc
ventilation openings. Do not mount in zero-clearanc compartment. Overheating may result."
"WARNING: MORE THAN ONE LIVE CIRCUIT. SEE DIAGRAM."
"PROVIDED WITH I NTEGRAL PROTECTION AGAIN
OVERLOADS."
Lateral
izquierdo
Lateral derecho
Frontal
5,1 cm (2 pulg)
12,4 cm (4
⅞
pulg)
12,4 cm (4
⅞
pulg)
34,9 cm
(13¾ pulg)
32,1 cm
(12
⅝
pulg)
30,5 cm
(12 pulg)
16,8 cm (6
⅝
pulg)
20,3 cm (8 pulg)
Escape respiradero
de aire Rejilla de ventilación de
salida de aire
Respiraderos de admisión de aire Respiraderos de admisión de aire
Superior
30 30
Posterior
Herrajes de montaje: Las ranuras (x4) y los agujeros de montaje (x4)
permiten el uso de tornillos
de hasta 7 mm (9/32”)
2.3 Cableado del inversor: requisitos generales
Esta sección describe los requisitos y recomendaciones para el cableado del inversor/cargador
Serie MS-E. Antes de cablear el inversor/cargador Serie MS-E, lea todas las instrucciones.
Todo el cableado debe cumplir con todos los códigos locales y estándares de la industria, y debe
ser realizado por personal califi cado, como un electricista autorizado.
