Página 9

©

2014 Magnum Energy, Inc.

Instalación

a las terminales y las conexiones del cableado de CA y CC, ya que tendrán que ser revisados y

apretados periódicamente. Consulte la Ilustración 2-3 para las dimensiones del inversor/cargador

Serie MS-E.
Lejos de los equipos electrónicos sensibles: Los inversores de alta potencia pueden generar

niveles de RFI (interferencias de radiofrecuencia). Ubique cualquier equipo electrónico susceptible

de radiofrecuencia e interferencia electromagnética tan lejos del inversor como sea posible.

2.2 Montaje del inversor

La base del inversor puede alcanzar una temperatura de hasta 90°C (194°F), y se recomienda

que debe montarse sobre una superfi cie no combustible*. Esta superfi cie y el herraje de montaje

también deben ser capaces de soportar por lo menos dos veces el peso del inversor. Para cumplir

con los requisitos reglamentarios, el Serie MS-E debe ser montado en una de las siguientes

posiciones, como se muestra en la Ilustración 2-2:
• por encima o por debajo de una superfi cie horizontal (estante o mesa)
• o, en una superfi cie vertical (pared) con los terminales de CC a la derecha
• o, en una superfi cie vertical (pared) con los terminales de CC hacia la parte inferior, la MP-

HOOD (campana/tejado del inversor) instalada en la parte superior, y la ME-CB (caja conduit)

instalada en la parte inferior del inversor.

Información: El ME-CB, MPX-CB y la caja de conexiones MMP-E evitan que cualquier

tipo de materiales puedan desprenderse en caso de incendio interno. El tejado de

inversor MP-HOOD evita que la caída al interior de cualquier objeto que pudiera causar

daños al inversor.

Después de determinar la posición de montaje, consulte las dimensiones físicas, como se muestra

en la Ilustración 2-3, o use la base del inversor como plantilla para marcar las ubicaciones de los

tornillos de montaje. Después de marcar las ubicaciones de los tornillos de montaje, monte la

unidad con los accesorios de montaje adecuados.

* Superfi cie no combustible: una superfi cie hecha de material no infl amable, que no se encienda, se queme,

favorezca la combustión, o libere vapores infl amables cuando es sometida al fuego o al calor según la norma

ASTM E136. En su mayoría, se trata de materiales que se componen en gran parte de materiales inorgánicos,

como piedra, acero, hierro, ladrillo, losa de concreto, pizarra y cristal. Evite utilizar materiales comunes de

construcción tales como placas de yeso (drywall), superfi cies pintadas, revestimientos de paredes y cualquier

tipo de madera.

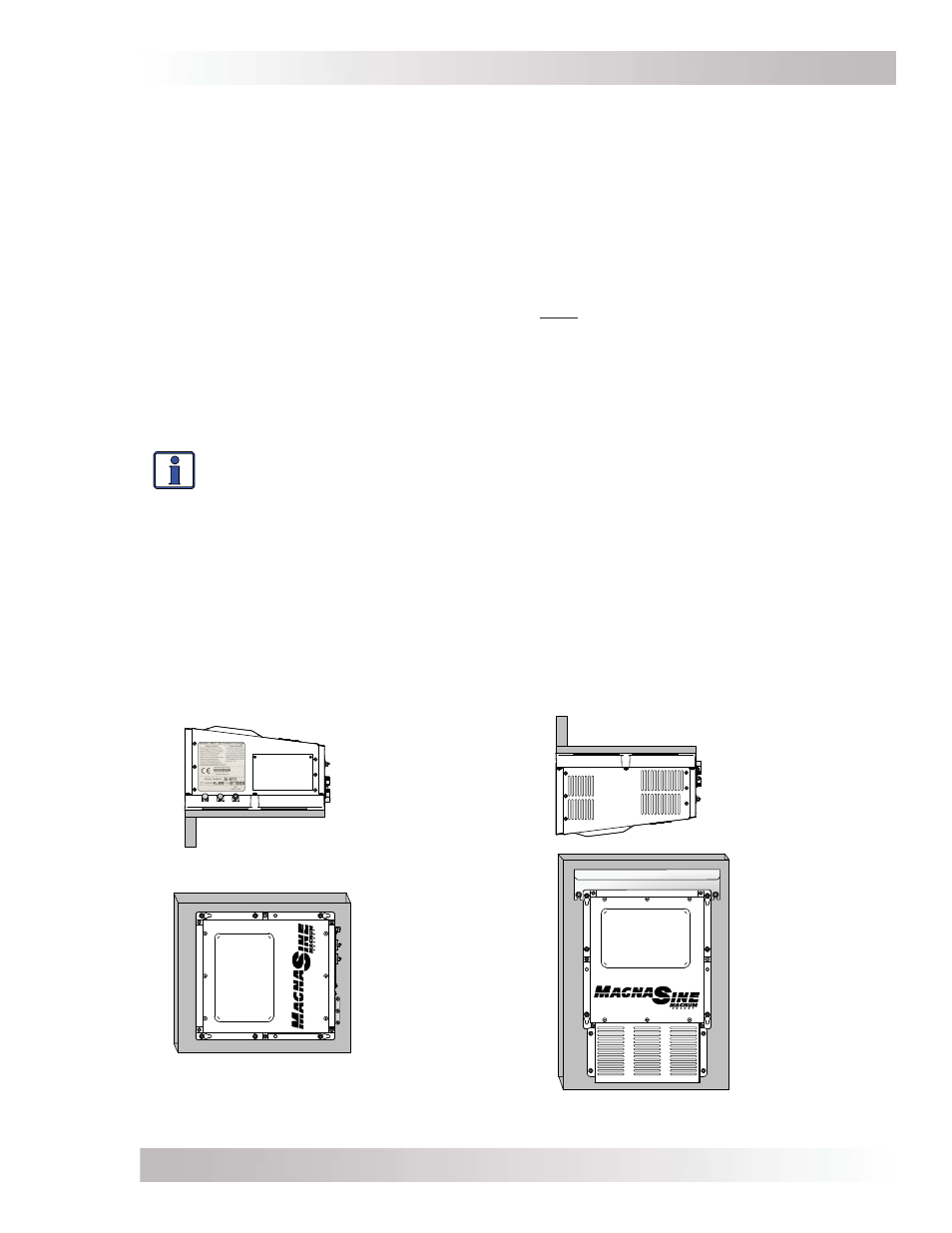

Ilustración 2-2, Posiciones de montaje aprobadas

30

30

Montaje en estante o una

mesa (boca arriba)

Montaje en estante o

una mesa (boca abajo)

Montaje en la pared

(terminales de CC a la derecha)

Montaje en la pared

(terminales de CC

en la parte inferior*)

*Cuando el inversor

se encuentra montado

en esta posición, se

deben utilizar la MP-

HOOD “campana del

inversor” (en la parte

superior) y la caja de

conexiones ME-CB (en

la parte inferior)
