Página 23
©
2014 Magnum Energy, Inc.
Instalación
(a través de conexión a tierra de electrodos conductores-GEC) a la referencia de tierra común,
como una varilla de tierra (electrodo de puesta a tierra-GE). Esta conexión a tierra debe hacerse
solo en un punto en cada sistema eléctrico, de lo contrario, existirán caminos paralelos para que
las corrientes fl uyan. Estas trayectorias de corriente paralelas representarían un peligro para la
seguridad y deben ser evitadas durante la instalación.
2.6.1 Calibres de los electrodos de puesta a tierra
Lado CA: el calibre del conductor del electrodo de puesta a tierra de AC (GEC-CA) depende del
calibre del mayor conductor sin conexión a tierra que alimenta el centro de cargas de CA. Un
conductor de cobre 8,4 mm 2 (8 AWG) servirá como un conductor del electrodo de puesta a tierra
de CA (GEC-CA) para conductores de alimentación de CA más pequeños que, e inclusive 33,6 mm 2
(2 AWG) de cobre. Consulte la Tabla 2-3 para los valores adicionales.
Tabla 2-3, Calibre del conductor del electrodo a tierra de CA
Calibre del conductor más
grande sin conexión a tierra
Calibre mínimo del conductor de
electrodo de puesta a tierra
33,6 mm 2 (#2 AWG) o más
pequeño
8,4 mm 2 (#8 AWG)
42,4 a 53,5 mm 2
(#1 de #1/0 AWG)
13,3 mm 2 (#6 AWG )
67,4 u 84,5 mm 2
(#2/0 o #3/0 AWG)
21,1 mm 2 (#4 AWG)
Sobre 84,5 mm 2
(#3/0 AWG)
a través de 350 MCM (kcmil)
33,6 mm 2 (#2 AWG)
Lado CC: Para dimensionar el conductor del electrodo de puesta a tierra de CC (GEC-CC), primero
se debe determinar cuál de los tres métodos siguientes será utilizado para conectar los puntos de
puesta a tierra de CC y CA en los dos sistemas eléctricos del inversor a la “tierra” común:
Método 1 (Ilustración 2-11): Este método utiliza un electrodo de conexión a tierra separado
para el sistema de CC y el sistema de CA. En este método: ya que hay varias conexiones con el
electrodo de puesta a tierra de CC (GE-CC), el calibre del conductor del electrodo de puesta a
tierra de CC (GEC-CC) no puede ser menor que el conductor más grande de la red de corriente
continua (por lo general, el cable que va de la batería al inversor).
El electrodo de puesta a tierra de CC (GE-CC) debe estar conectado al electrodo de tierra de CA
(GE-CA) para hacer un sistema de electrodos de puesta a tierra, este conductor de unión (BC) no
puede ser menor que el mayor conductor del electrodo de puesta a tierra (GEC), ya sea CA o CC.

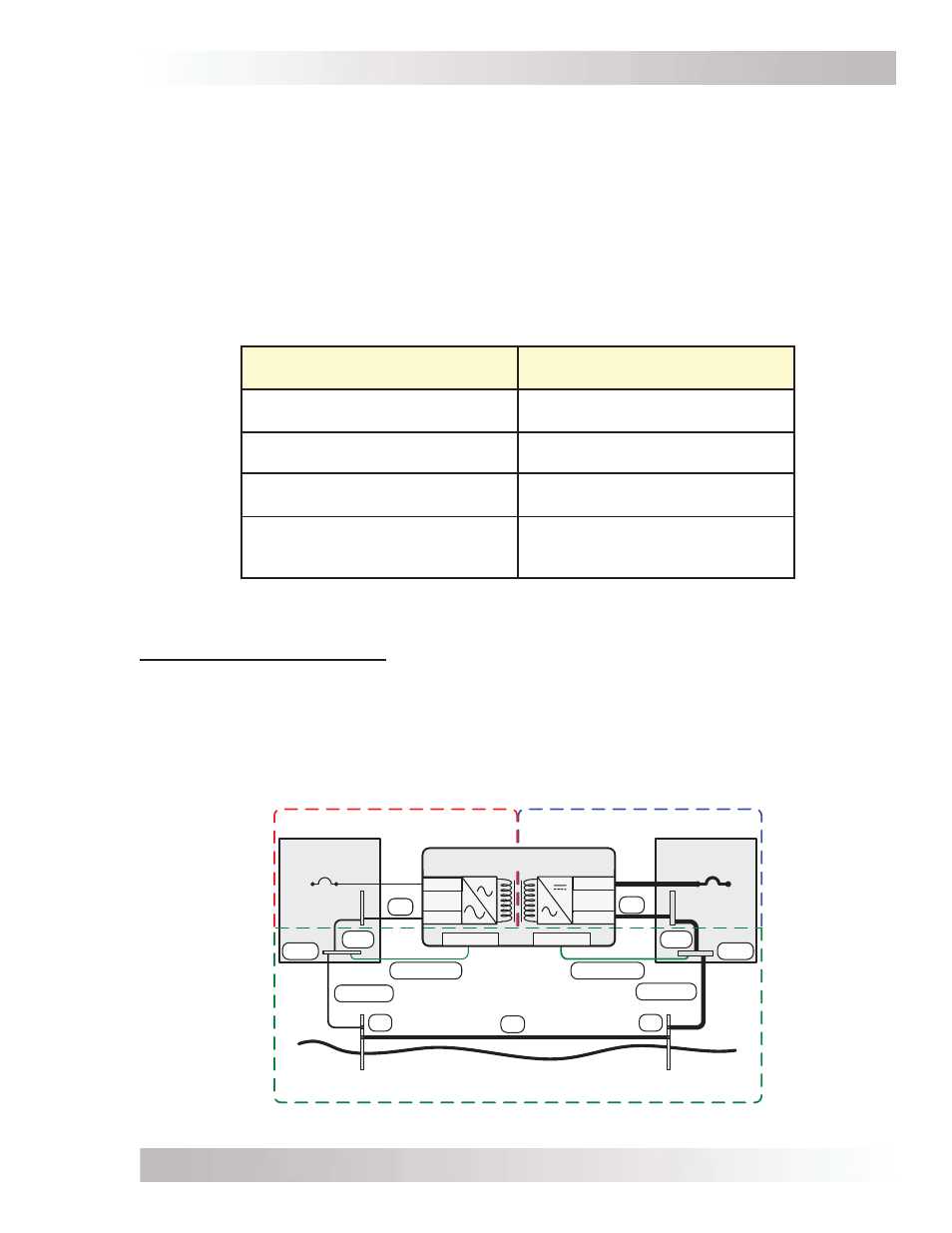

Ilustración 2-11, Múltiples conexiones a varilla de puesta a tierra de CC (Método 1)
AC
Panel de
servicio de CC
Panel de
servicio de CA
Sistema eléctrico de CC Sistema eléctrico de CA
Neutro
Positivo
Negativo
DC
Sistema a
tierra
Negativo
SBJ
GC
GEC-AC
EGC - AC
Tierra CA Tierra CC SBJ
EGC - DC
GC Neutro
Fase
GEC-DC
GE GE
GBB GBB
Electrodo a tierra
(exclusivo de CC)
Electrodo a tierra
(exclusivo de CA)
inversor/cargador serie MS-E
BC
