2014 Magnum Energy, Inc.

Página 4

Introducción

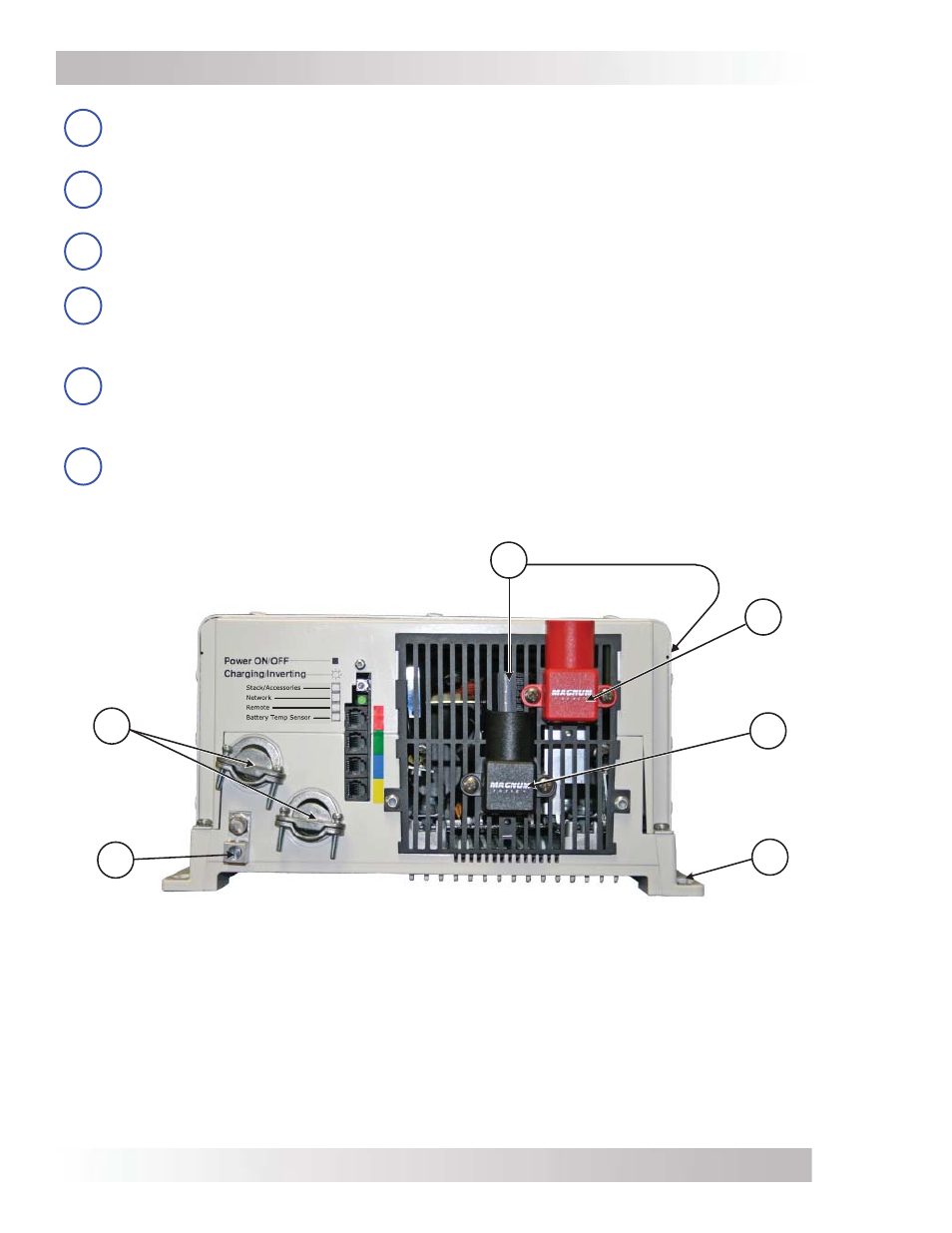

Ilustración 1-2, Puntos de conexión eléctrica

9

10

8

7

12

11

Positivo (+)

de la CC

(bajo la tapa)

Negativo (–)

terminal CC

(bajo la tapa)

Montaje

Brida

Equipo CC

Puesta a

tierra

Terminal

Entrada/

salida de AC

Conexiones

Respiradero de

admisión de aire

(y en el lado derecho)

7

Terminal a tierra del equipamiento de CC: usado para conectar el chasis del inversor

al sistema puesta de tierra CC. Este terminal acepta conductores Cu/Al desde 2,1 mm

2

a 33,6 mm

2

(#14 a 2 AWG).

8

Conexiones de entrada/salida de CA: dos aberturas de 19 mm (3/4 pulg) provistas

de abrazaderas de

anclaje

de cable, para permitir y fi jar la entrada y salida de cableado

de

campo

de CA.

9

Respiraderos de admisión de aire: aberturas de ventilación para la entrada de aire al

interior, para ayudar a mantener refrigerado el inversor en su funcionamiento máximo.

10

Terminal positivo CC: proporciona el punto de conexión de 360 grados para el cable

positivo (+) del banco de baterías; provisto de una tuerca de Kep o brida en un perno de

5/16-18 pulg (1,59 cm [5/8 pulg] de longitud útil) para mantener el cable de la batería

al terminal de CC.

11

Terminal negativo CC: proporciona el punto de conexión de 360 grados para el cable

negativo (–) del banco de baterías; provisto de una tuerca de Kep o brida en un perno de

5/16 – 18 pulg (1,59 cm [5/8 pulg] de longitud útil) para mantener el cable de la batería

al terminal de CC.

12

Brida de montaje: se usa para fi jar el inversor a una estantería o a la pared.
