Página 19
©
2014 Magnum Energy, Inc.
Instalación
2.5.3 Conexiones del bloque de terminales de CA
El inversor tiene un bloque de terminales de cuatro polos de CA y un terminal de tierra de CA
para conectar el cableado de entrada y salida de CA del inversor. Para acceder y ver el bloque
de terminales de CA y el terminal de tierra, retire los dos tornillos Phillips que sujetan la placa de
cubierta de acceso de CA (consulte la Ilustración 1-3, punto 15).
El bloque de terminales de CA se encuentra califi cado para aceptar un cable multifi lamento de
Cu 2,1 a 13,3 mm 2 (#14 al 6 AWG) o dos cables multifi lamento de Cu 3,3 mm 2 (12 AWG). La
conexión utiliza un tornillo de cabeza ranurada M3.5, y el torque de apriete máximo es de 1,8
N-m (16 lbf-in).
Información: Para las instalaciones marinas y para cumplir con los requisitos de
seguridad estándar, el terminal de CA de cuatro polos, se suministra con un protector
de alambre, de acero inoxidable, para evitar daños en los cables del tornillo de ajuste.
Información: Los terminales NEUT IN (entrada neutro) y NEUT OUT (salida neutro) del
inversor se encuentran aislados unos de otros durante la inversión. Esto se relaciona
con el requisito de conexión del neutro-tierra y ayuda a prevenir los bucles de tierra
(consulte la Sección 2.6.5 para obtener más información). Si la instalación requiere
que los neutros de entrada y salida estén conectados entre sí, se debe desconectar la
conexión de neutro a tierra del inversor (consulte la Sección 2.6.6).
El terminal de tierra de CA puede aceptar un cable multifi lamento de Cu 2,1 a 13 mm 2 (#14 al 6
AWG). Se utiliza un tornillo de cabeza ranurada y tiene un torque de apriete máximo recomendado
de 5,1 N-m (45 in lbf). Para múltiples cables de tierra, utilice un conector mecánico o a presión, para
unir el cable sencillo del terminal de tierra de CA con las conexiones a tierra de entrada y salida.
HOT OUT
(salida fase)
NEUT OUT
(salida neutro)
HOT IN
(entrada fase)
NEUT IN
(entrada
neutro)
AC GROUND
(In & Out)
(conexión a
tierra de CA
[entrada y
salida])

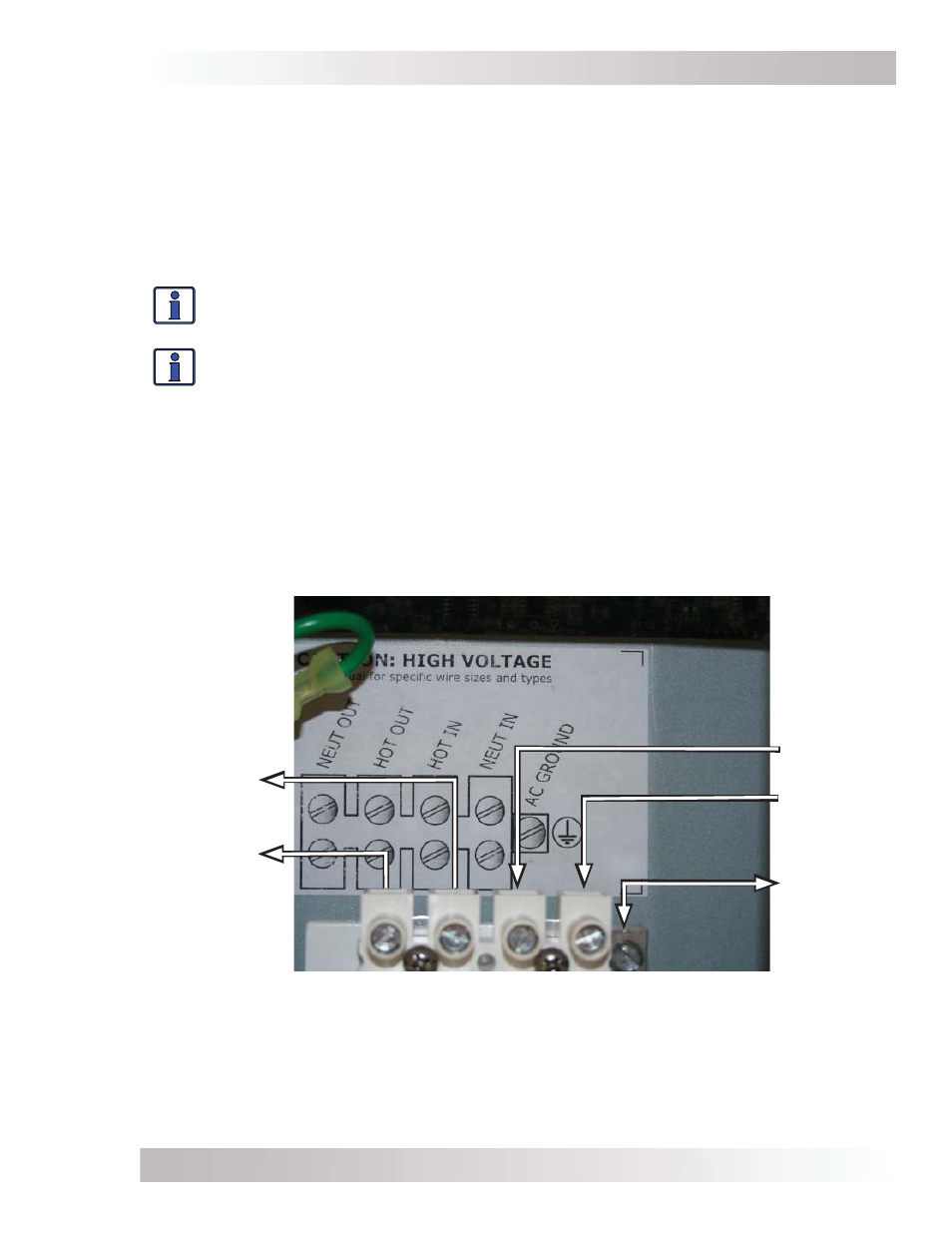

Ilustración 2-8, Bloque de terminales de CA
