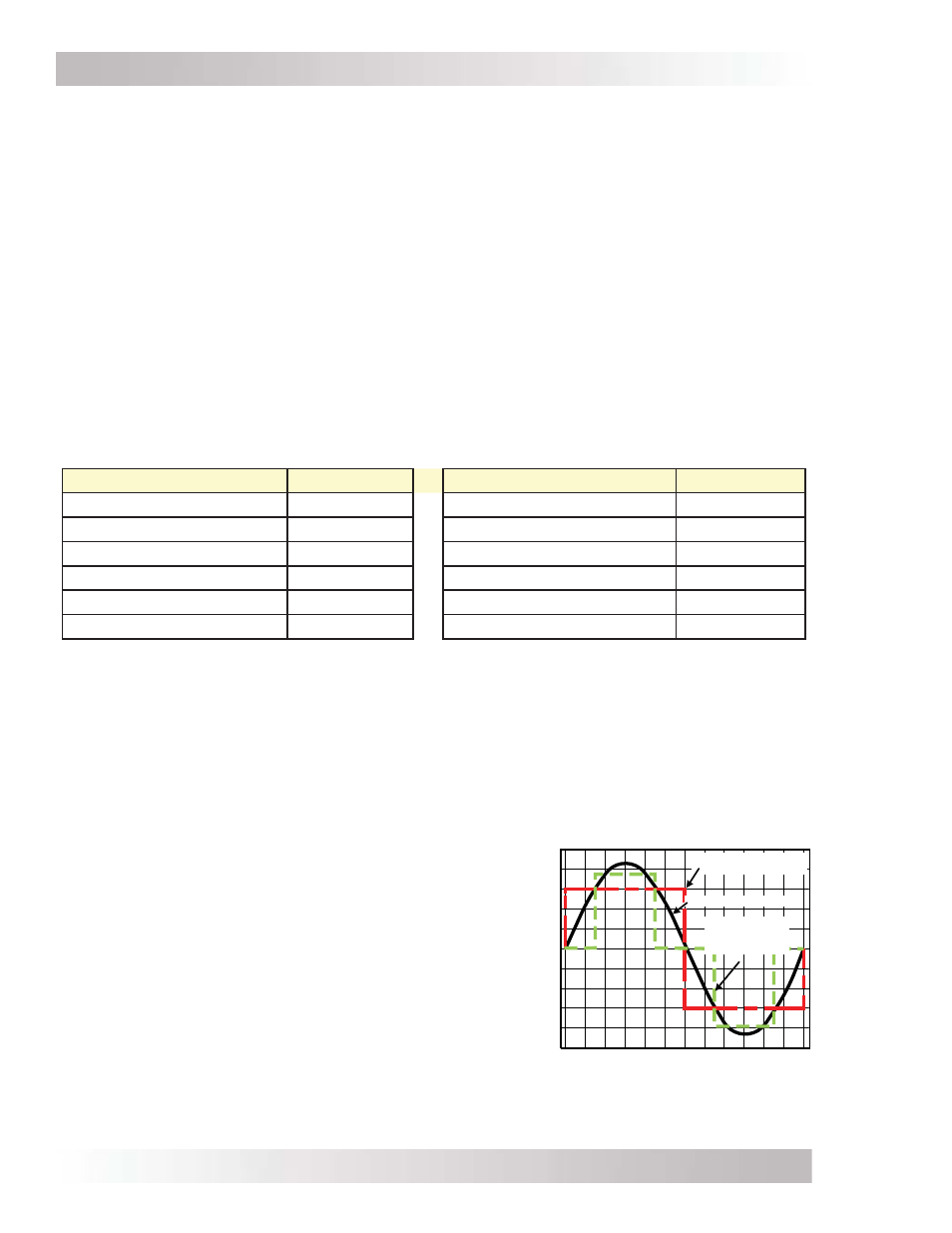

Apéndice C: Consumo de energía y formas de onda de salida
©
2014 Magnum Energy, Inc. Página 50
Apéndice C: Consumo de energía y formas de onda de salida
C-1 Consumos habituales de electrodomésticos y otras cargas
El inversor/cargador Serie MS-E puede alimentar una amplia gama de aparatos electrodomésticos,
incluidos los motores pequeños, secadores de pelo, relojes y otros dispositivos eléctricos. Al igual
que con todos los artefactos que utilizan baterías de alimentación, hay una cierta cantidad de tiempo
que se puede ejecutar, esto se llama “tiempo de ejecución”. El tiempo de ejecución real depende
de diversos factores, que incluyen: la capacidad y el tipo de aparato, el tipo de baterías instaladas
en su aplicación, así como la capacidad de la batería y la edad. Otros factores, como el estado de la
carga de la batería y de la temperatura también pueden afectar la cantidad de tiempo que pueden
funcionar sus aparatos. Aparatos eléctricos más grandes, como estufas, calentadores de agua,
etc., pueden agotar rápidamente sus baterías y no se recomienda su uso con esta aplicación.
Todos los aparatos eléctricos se clasifi can por la cantidad de energía que consumen (consulte la
Tabla 1-1). La califi cación se encuentra impresa en la etiqueta de la placa de identifi cación del
producto, que normalmente se encuentra en el chasis, junto al cable de alimentación de CA. Aunque
es difícil calcular exactamente cuánto tiempo un inversor alimentará un dispositivo en especial,
el mejor consejo es prueba y error. Su inversor Serie MS-E tiene una protección incorporada que
protege automáticamente las baterías de sobre descarga.
Tabla C-1, Consumo normal de energía de un electrodoméstico
Dispositivo Carga Dispositivo Carga
Licuadora 400 W Cafetera 1200 W
Computadora (PC) 300 W TV a color 150 W
Taladro 500 W Secador de pelo 1000 W
Estufa portátil 1800 W Plancha 1000 W
Luz (Fluorescente) 60 W Luz (Incandescente) 100 W
Horno de microondas 1000 W Refrigerador 500 W
C-2 Formas de onda de salida del inversor
La forma de onda de salida del inversor es la forma de onda de corriente alterna que hace a medida
que sube y cae la tensión con el tiempo. Los inversores de hoy en día vienen en tres formas de
onda básicas: onda cuadrada, onda sinusoidal modifi cada y onda sinusoidal pura.
• Onda cuadrada: La forma de onda de CA más simple.
Ciertos tipos de equipos se comportan de manera
extraña cuando se alimentan con un inversor de onda
cuadrada.
• Onda sinusoidal modifi cada: También se conoce como
una “cuasi onda sinusoidal”. Esta salida se asemeja a una
escalera de un solo paso y la forma de onda cambia su
anchura para proporcionar continuamente la tensión de
salida RMS correcta independientemente de la tensión
de la batería. La mayoría de las cargas que se ejecutan
a partir de una onda sinusoidal también se ejecutarán a
partir de una onda sinusoidal modifi cada. Sin embargo,
aparatos como los relojes y los controladores de hornos
pueden presentar problemas.
• Onda sinusoidal: Una forma de onda de CA que se
asemeja a las ondas concéntricas sobre el agua. Esta
sube y baja suavemente con el tiempo. La red entrega
una forma de onda sinusoidal. Prácticamente cualquier
equipo de conexión AC operará desde un inversor de
onda sinusoidal.
Ilustración C-1, Formas de
onda de CA
TIEMPO
VOLTAJE
40
80
0
120
40
160
200
80
120
160
200
Onda
sinusoidal
modificada
Onda sinusoidal
Onda cuadrada
