Durante la carga, la unidad puede entrar en la protección Back-off “dar marcha atrás”, del cargador,
lo que reduce automáticamente la corriente de carga de las baterías. Esto es causado por: 1) La
temperatura interna se encuentra demasiado alta, el cargador automáticamente reduce la corriente
de carga para mantener la temperatura, o 2) El voltaje de entrada AC cae por debajo de 170 VCA,
el cargador dejará de cargar para ayudar a estabilizar el voltaje de CA de entrada.
El modo de carga ofrece hasta cuatro etapas independientes de carga: Carga intensa, carga de
absorción, carga de fl otación, y carga completa (consulte la Ilustración 3-3).
Carga intensa (bulk): Esta es la etapa inicial de la carga. Mientras que realiza la carga intensa, el
cargador suministra la batería con corriente constante. El cargador permanecerá en carga intensa
hasta que se alcanza la tensión de carga de absorción (determinado por la selección tipo de batería*).
El LED verde del inversor se mantiene iluminado (fi jo) para indicar que se encuentra en carga intensa.
Carga de absorción: Esta es la segunda etapa de carga y comienza después de alcanzar la tensión
de absorción. La carga de absorción proporciona a las baterías un voltaje constante y reduce la
corriente de carga de CC con el fi n de mantener el valor de tensión de absorción. El LED verde del
inversor parpadea una vez por segundo (destello rápido) para indicar la absorción de carga durante
2 horas (determinados por la selección la batería AmpHrs*), luego cambia a carga de fl otación.
Carga de fl otación: La tercera etapa de carga se produce al fi nal del tiempo de la carga de absorción.
Durante la carga de fl otación, la tensión de carga se reduce a la tensión de fl otación (determinada
por el tipo de batería de selección*). En esta etapa, las baterías se mantienen completamente
cargadas y listas, si las requiere el inversor. El LED verde del inversor parpadea una vez cada 8
segundos (destello lento) para indicar que se encuentra en carga de fl otación. La etapa de carga
de fl otación reduce la gasifi cación de la batería, minimiza la necesidad de agregar agua (para las
baterías de plomo-ácido) y asegura que las baterías se mantengan a la capacidad óptima.
Carga completa (modo de ahorro de batería™): La cuarta etapa se produce después de
cuatro horas en la fase de carga de fl otación. La etapa de carga completa se encuentra diseñada
para mantener las baterías completamente cargadas durante períodos prolongados y evitar
la pérdida excesiva de agua en las baterías de plomo, o la desecación de las baterías de GEL/
AGM. En esta etapa, el cargador se apaga y comienza a monitorear el voltaje de la batería, si la
tensión de la batería cae bajo (12,7 VCC o menos en los modelos de 12 voltios), el cargador inicia
automáticamente otras cuatro horas en carga de fl otación.
Información: Si el voltaje de la batería cae al voltaje re-bulk (re-carga intensa) (12,1
VCC en los modelos de 12 voltios) o inferior, la unidad comenzará otra carga intensa.
* Estos ajustes en la Serie MS-E son variables y salen de fábrica con los valores predeterminados (consulte
la Tabla 3-2, valor predeterminados del inversor/cargador). Estos valores predeterminados son adecuados
para la mayoría de las instalaciones, sin embargo, si se determina que algunos de los valores tienen que ser
cambiados para su sistema en particular, se puede comprar el control remoto ME-RC/ME-ARC para ajustar
estos parámetros.

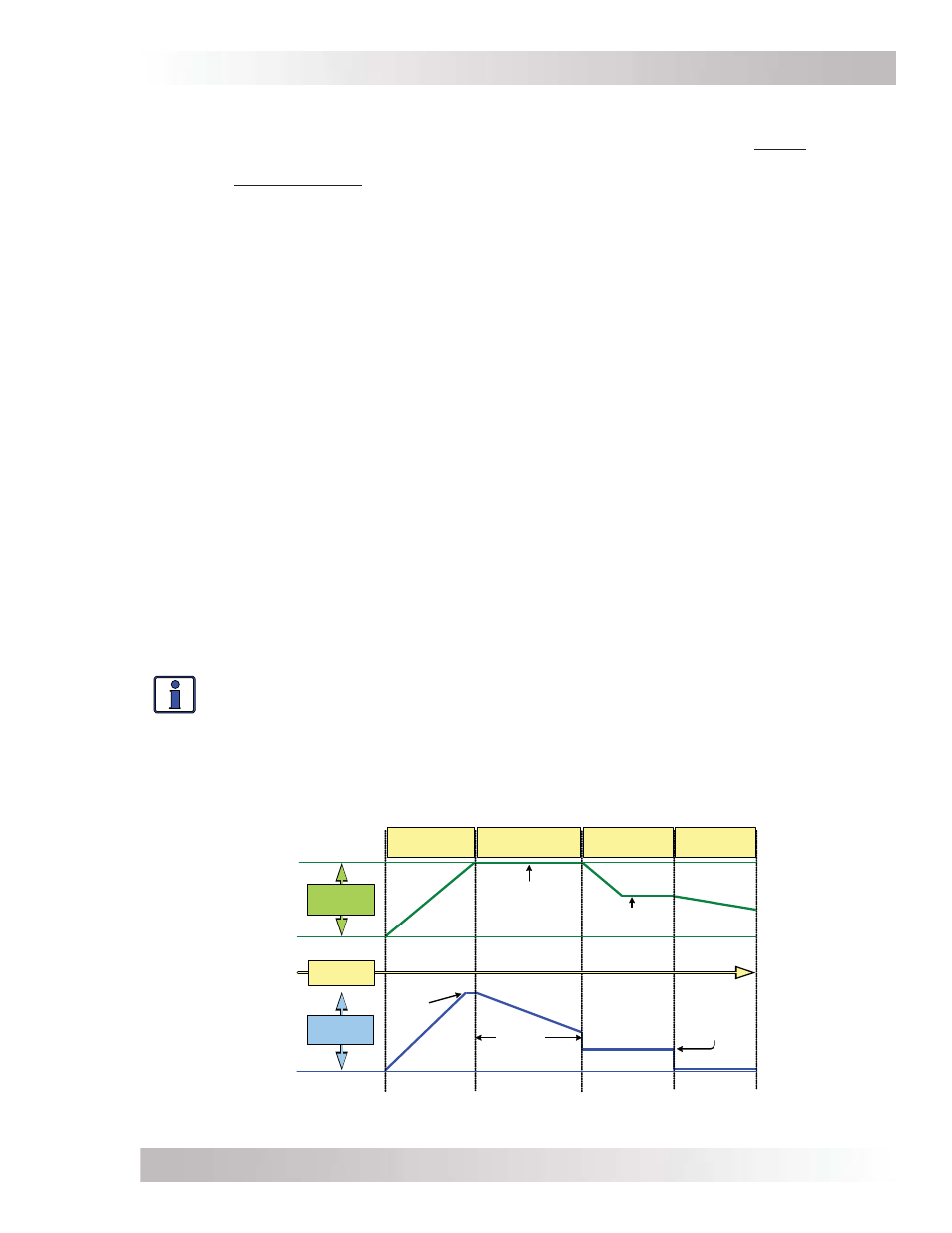

Ilustración 3-3, Gráfi co de carga 4 etapas automático
voltaje de
absorción
nivel de
carga
á M x
llega a carga
completa
después de
4 horas en
carga de flotación
tiempo de
absorción
voltaje
flotante
Tiempo
Volta e j
de CC
Corriente
de CC
Carga de
absorción
Carga de
flotación
Carga
completa
Carga
intensa
Voltaje
vigilado
Voltaje
reducido
Voltaje
constante
Voltaje
incrementado
Sin
corriente
Corriente
vigilada
Corriente
reducida
Corriente
constante
