Página 15
©
2014 Magnum Energy, Inc.
Instalación
Tabla 2-2, Calibre del cable de CC para la distancia incrementada
Modelo
de
inversor
Calibre mínimo recomendado del cable de CC (en un solo sentido)*
1,5 m (5 pies) o menos 1,5 a 3 m (5 a 10 pies) 3 a 4,5 m (10 a 15 pies)
En
canalización
(Conduit)
Al aire
libre
En
canalización
(Conduit)
Al aire libre
En
canalización
(Conduit)
Al aire libre
MS1512E
85,0 mm 2
(#3/0 AWG)
53,5 mm 2
(#1/0 AWG)
107,16 mm 2
(#4/0 AWG)
67,4 mm 2
(#2/0 AWG x2)
107,16 mm 2 x2
(#4/0 AWG x2)
107,16 mm 2
(#4/0 AWG)
MS2712E
107,16 mm 2
(#4/0 AWG)
107,16 mm 2
(#4/0 AWG)
107,16 mm 2 x 2
(#4/0 AWG x2)
107,16 mm 2
(#4/0 AWG)
no se
recomienda
107,16 mm 2 x2
(#4/0 AWG x2)
* Cable de cobre clasifi cado con 75°C (167°F) de aislamiento a una temperatura ambiente de 30°C (86°F).
2.4.3 Conexiones de cable de CC
No ponga nada entre el terminal de anillo del cable de CC y el borne de la batería o la parte metálica
plana del terminal de CC del inversor. Al conectar el cable de CC a la batería o los terminales de CC
del inversor, el cable debe ser colocado directamente contra el inversor o terminales de la batería. El
herraje instalado incorrectamente provoca una conexión de alta resistencia, lo que podría dar lugar
a un bajo rendimiento del inversor/cargador y puede derretir el cable y las conexiones del terminal.
Siga los ejemplos de las Ilustraciones 2-5 y 2-6 para conectar los cables de CC y apile el herraje
correctamente. Apriete las conexiones de los terminales de 13,6 a 16,3 N-m (10 a 12 ft lbf).
PRECAUCIÓN: El terminal de CC y las tuercas Kep se encuentran hechos de acero in-
oxidable, que tiene una alta probabilidad de agarrotarse. Es muy recomendable el uso
de lubricante antiadherente para ayudar a prevenir que el perno y la tuerca se queden
rígidos, haciendo que los pernos se desmonten y desprendan o quiebren.
Información: Si se utiliza la grasa antioxidante o aerosol, aplíquelos después de que
todas las conexiones se hayan realizado y se encuentren bien apretadas.
Información: Se utiliza una llave o cubo de 13 mm (1/2 pulg) para apretar las tuercas
SAE Kep de 8 mm (5/16 pulg).

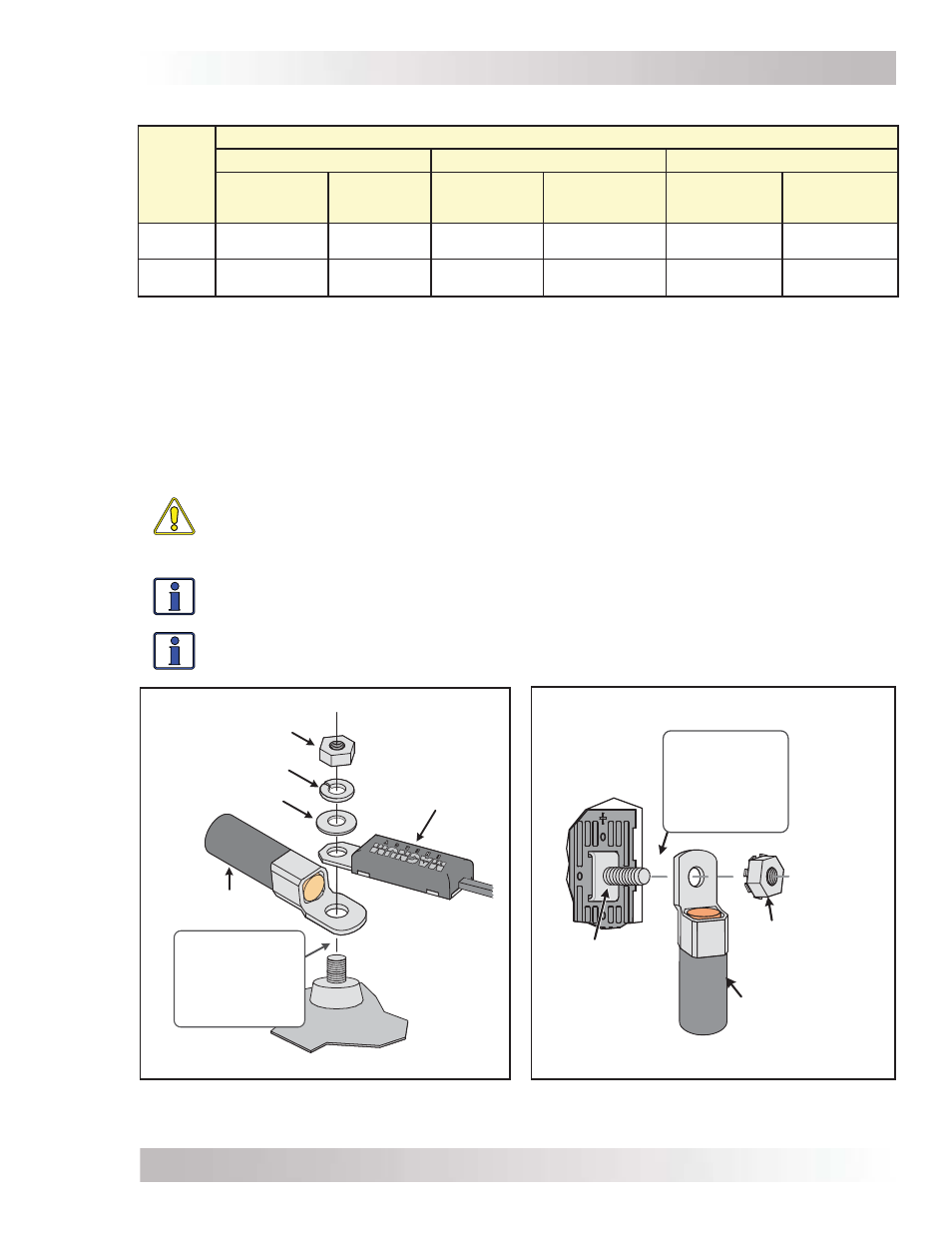

Ilustración 2-5, Instalación del
herraje de la batería
Ilustración 2-6, Instalación del herraje
de conexión de CC en el inversor
cable de la batería
(con terminal de anillo)
tuerca
arandela de presión
arandela
sensor de temperatura
de la batería
borne de la
batería
PRECAUCIÓN :
Asegurese que no
hay nada entre el
terminal de anillo del
cable y el borne de
la batería.
brida o tuerca kep de
8 mm – 18
(5/16 -18 pulg)
cable de la batería
(con terminal de anillo)
terminal de CC
del inversor
perno de 8 mm - 18
(5/16 -18 pulg)
longitud 16 mm
(5/8 pulg)
PRECAUCIÓN :
Asegurese que no
hay nada entre el
terminal del anillo
del cable y el
terminal de CC.
