Instalación
2.4.4 Cableado del banco de baterías
ADVERTENCIA: Si los cables positivo y negativo conectados al banco de baterías se
tocan entre sí, se presentarán corrientes mortales. Durante el proceso de instalación
y cableado, asegúrese de que los extremos de los cables se encuentren aislados o
cubiertos para evitar un cortocircuito entre los cables.
Información: NO conecte los cables de CC desde el banco de baterías hacia el inversor
hasta que: 1) todo el cableado de CC y AC se haya completado, 2) la correcta protección
de sobrecarga de CC y AC haya sido instalada, y 3) el voltaje y la polaridad de CC hayan
sido verifi cadas.
Información: Para que el inversor/cargador Serie MS-E presente un funcionamiento
óptimo, se recomienda utilizar un banco de baterías mínimo de 200 AH para cargas
moderadas (<1000 W) y mayor a 400 AH para cargas grandes (≥1000 W).
Dependiendo de la tensión de las baterías que se utilicen en la instalación (6 o 12 VCC), las baterías
deben ser conectadas en serie, paralelo o serie-paralelo para proporcionar el voltaje correcto
(consulte el Apéndice B: Información de la batería para obtener orientación sobre el cableado de
las baterías). Los cables de CC de interconexión deben ser de un calibre y clasifi cación exactamente
iguales a los que se utilizan entre el banco de baterías y el inversor.
Coloque las baterías lo más cerca posible al inversor, preferiblemente en un recinto aislado y ventilado.
Deje sufi ciente espacio sobre las baterías para acceder a los terminales y las tapas de ventilación
(según corresponda). Además, permita un espacio de al menos 2,5 cm (1 pulg) entre las baterías
para proporcionar un buen fl ujo de aire. NO monte las baterías directamente debajo del inversor.
PRECAUCIÓN: Instale las baterías en un área bien ventilada, ya que pueden producir
gases explosivos. En instalaciones realizadas en un compartimientos/recintos, siempre
ventile las baterías hacia el exterior.
Información: Para asegurar el mejor rendimiento de su sistema inversor, las baterías
deben ser del mismo tamaño, tipo, clasifi cación y edad. No utilice baterías viejas o no
probadas.
2.4.5 Instalación y cableado del sensor de temperatura de la batería (BTS)
El sensor de temperatura de la batería (consulte la Ilustración 2-7) proporciona al inversor
información precisa acerca de la temperatura de la batería, para ajustar automáticamente los
valores de voltaje de carga de absorción y fl otación. Esto permite que las baterías se carguen
correctamente bajo cambios extremos de temperatura.
Si el sensor de temperatura no se encuentra instalado y las baterías se encuentran sometidas a
grandes cambios de temperatura, la vida útil de la batería puede acortarse.
Los BTS proporcionados pueden prolongarse, mediante un conector (hembra a hembra) RJ11 y
un cable de teléfono estándar con conectores RJ-11, a una longitud máxima de 12 m (40 pies).
Sin embargo, la longitud de su cable del inversor a la batería, no debe exceder la distancia
recomendada que se muestra en la Tabla 2-2.

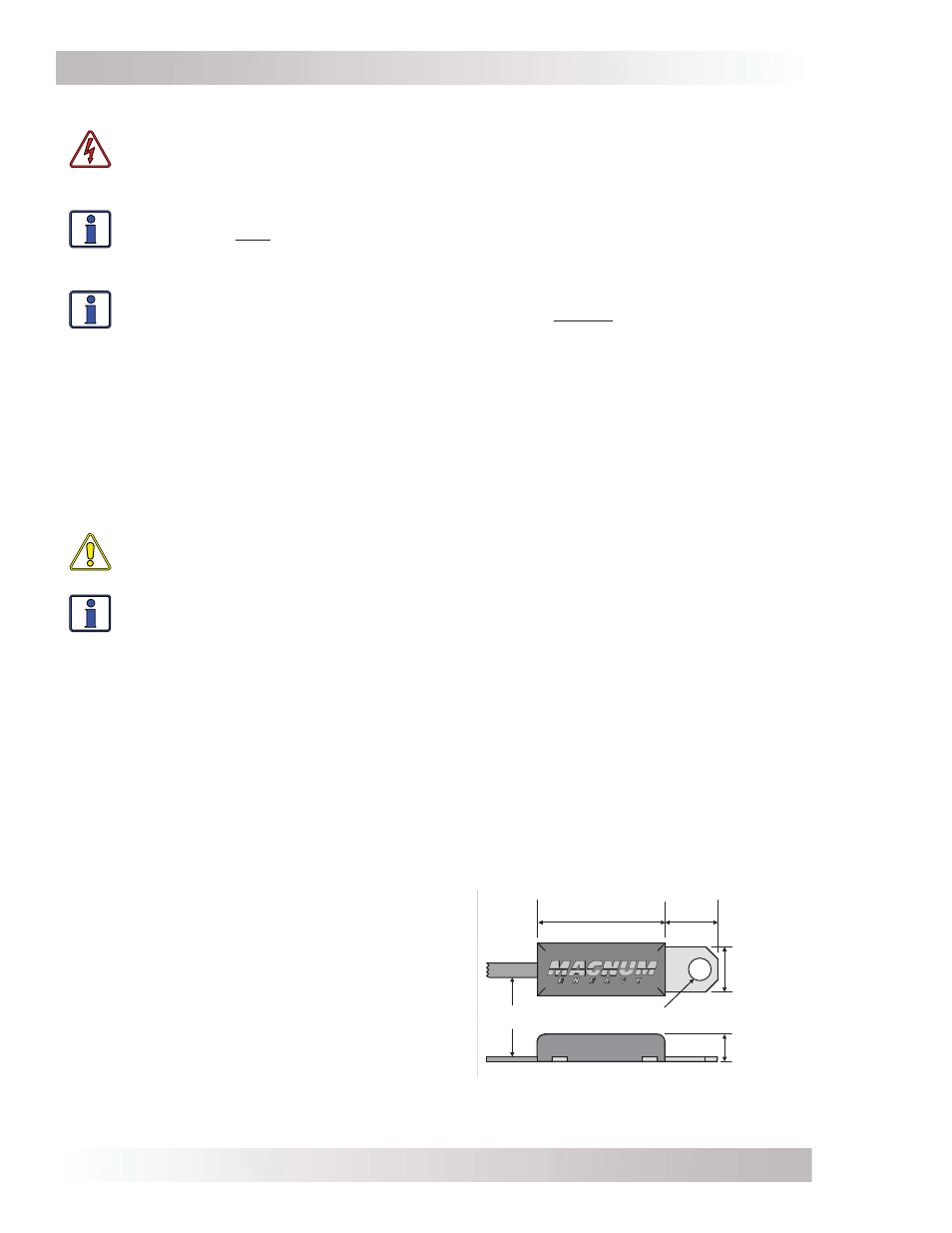

Ilustración 2-7, Sensor de
temperatura de la batería
VISTA FRONTAL
VISTA LATERAL
~5 cm (2 pulg)
~2,54 cm
(1 pulg)
~13 mm
(½ pulg)
Ø 95 mm (0,375 pulg) Cable
~19 mm
(¾ pulg)
Instalación del BTS:
1. Conecte el extremo del terminal del sensor de
temperatura de la batería al terminal negativo
del banco de baterías; consulte la Ilustración
2-5 para una conexión apropiada al terminal
de la batería.
2. Instale el cable del sensor hacia el inversor
siguiendo recorridos de cables ya existentes.
3. Conecte el extremo del conector RJ11 del cable
BTS, al puerto BTS etiquetado en amarillo, en el
inversor (consulte la Ilustración 1-1, punto 6).
