Instalación
Panel principal
(Entrada red/generator)
Bloque terminal de CA
(cableado de entrada y salida de CA)
Cableado de ENTRADA/SALIDA SENCILLOS
Sub-panel y salidas
(Cargas del inversor)
230
VCA
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
Para la entrada de
CA se requiere un
disyuntor de
máximo 30 amp
(unipolar)
En instalaciones móviles: normalmente, el
neutro no está connectado a tierra en el
panel principal.
ON
OFF
ON
OFF
ON
OFF
SALIDA FASE (al sub-panel)
SALIDA NEUT (al sub-panel)
A TIERRA de CA
(de y hacia
ambos paneles)
ENTRADA NEUT
(desde el panel principal)
ENTRADA FASE
(desde el panel principal)
Inversor serie MS-E
230
VCA
azul
azul
marrón
marrón

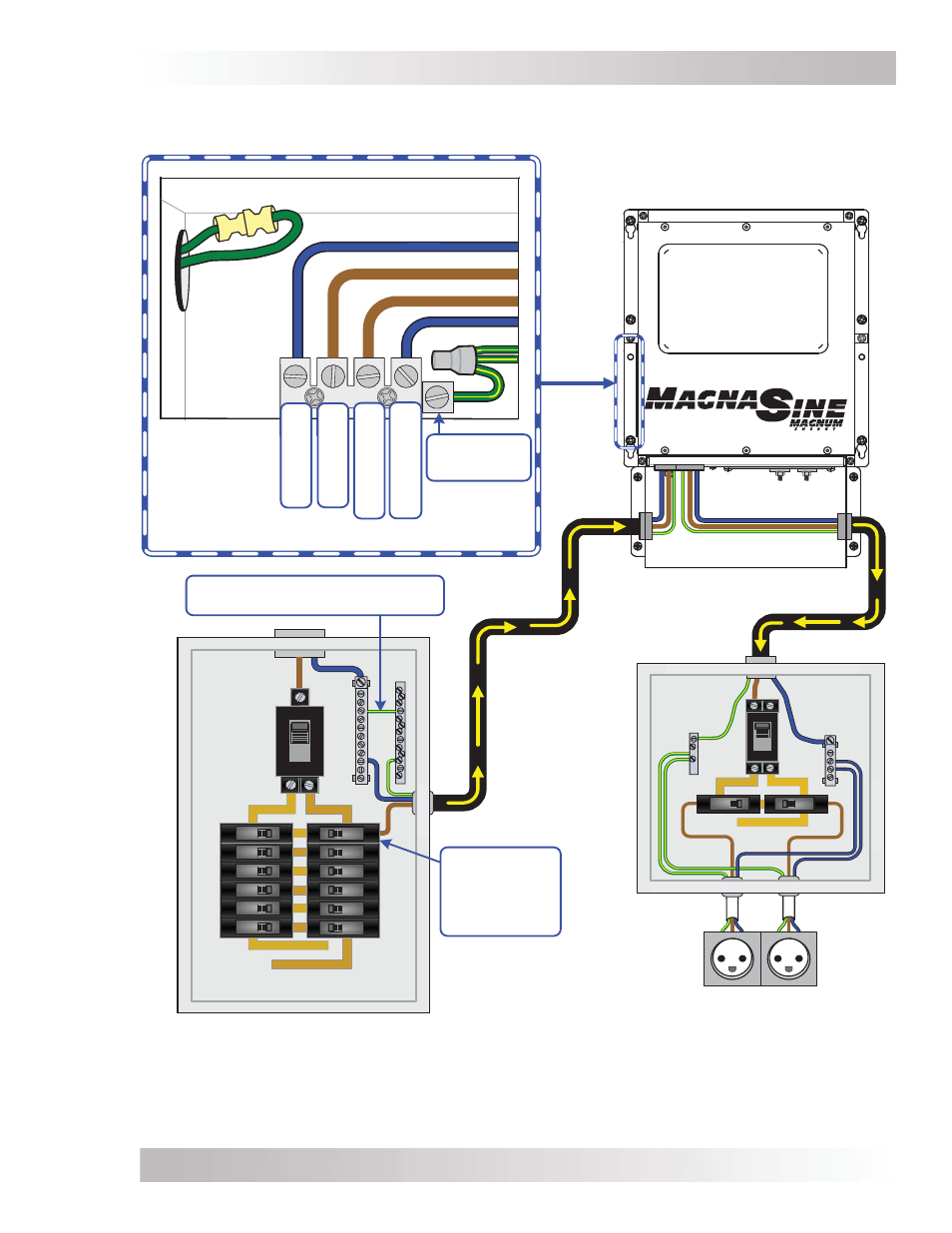

Ilustración 2-9, Entrada/salida del cableado de CA
