2014 Magnum Energy, Inc.

Página 32

Funcionamiento

3.2 Modo de espera (Standby)

La Serie MS-E cuenta con un relé de transferencia automática y un cargador de batería interno

cuando se opera en el Modo de espera (Standby). El modo de espera comienza cuando se conecta

la alimentación de CA (de la red o generador) a la entrada de CA del inversor. Una vez que el

voltaje de CA y la frecuencia de la corriente alterna de entrada se encuentran dentro de los límites

de entrada de CA, se activa un relé de transferencia CA automático. Este relé de transferencia

pasa la alimentación de CA entrante a través del inversor para alimentar las cargas de CA en

la salida del inversor. Esta energía entrante también se utiliza para activar un potente cargador

de batería interno para mantener el banco de baterías cargado en caso de un fallo de energía.

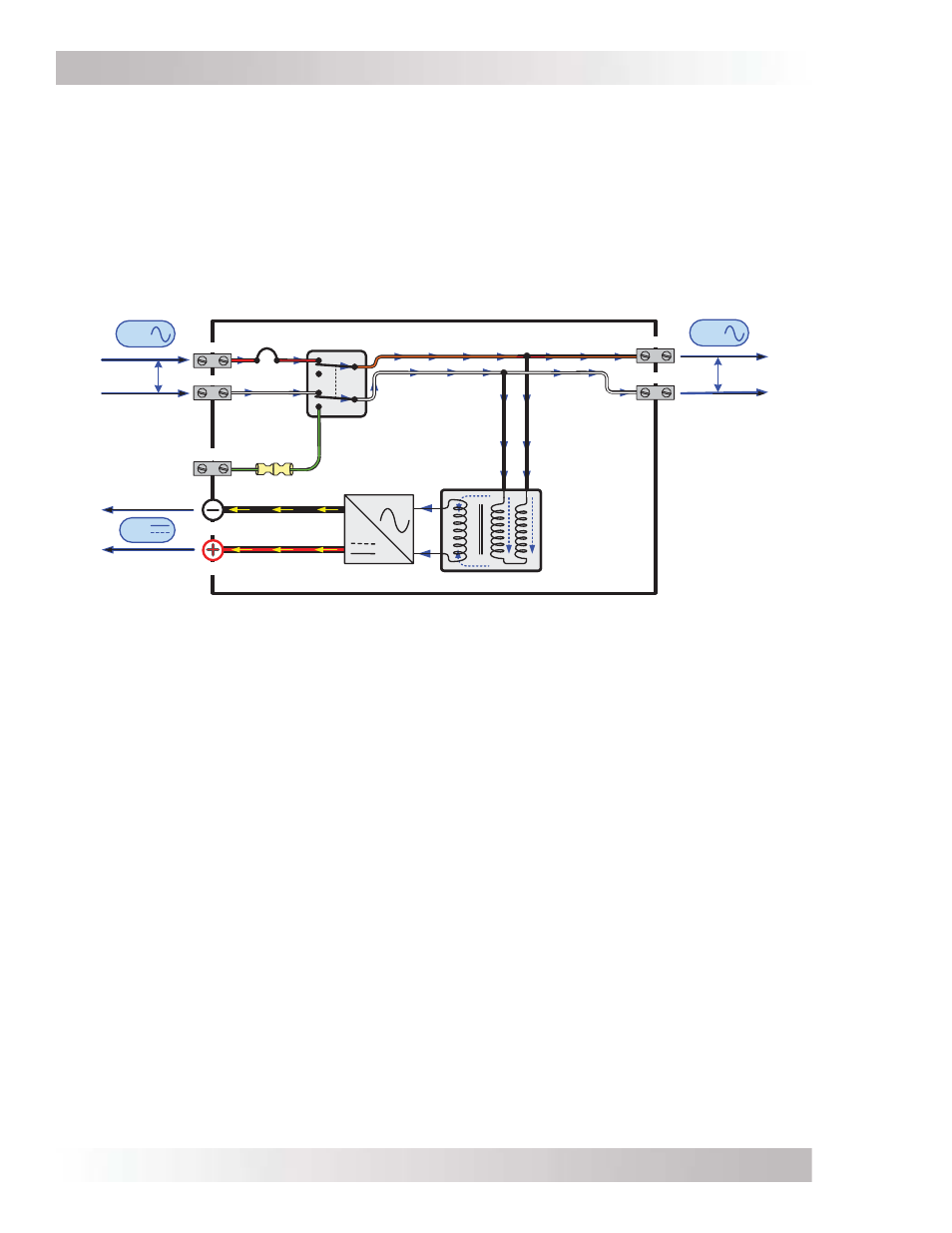

Consulte la Ilustración 3-2 para ver el fl ujo de alimentación de la entrada de CA a la salida de CC

y AC, mientras se encuentra en el modo de espera.

230

VCA

INV

salida

Relé de transferencia

CA fase

ENTRADA CA NEUTRO

ENTRADA CA FASE

CB3 (30A)

TIERRA CA

Transformador de energía

Puente FET

CA

CC

CC

salida

SALIDA NEUTRO CA

SALIDA FASE CA

CC POSITIVA

CC NEGATIVA

230

VCA

CA

entrada

Ilustración 3-2, Flujo de potencia en el modo de espera

3.3 Carga de la batería

La Serie MS-E de Magnum Energy se encuentra equipada con cargador de baterías PFC activo

(factor de potencia corregido) y PI (Proporcional-Integral) de múltiples etapas. La función de

PFC se utiliza para controlar la cantidad de energía utilizada para cargar las baterías con el fi n de

obtener un factor de potencia lo más cercano posible a 1 (o unidad). Esto hace que el cargador

de la batería se vea como una resistencia a la línea (fuerza a la forma de onda de la corriente a

refl ejar la forma de onda de la tensión). La función PI permite que el voltaje y la corriente del

cargador cambien de forma independiente. Estas dos características maximizan la potencia real

disponible, ya sea de la red o fuentes de alimentación de CA del generador, lo que se traduce en

un menor desperdicio de energía y mayores capacidades de carga que la mayoría de los cargadores

disponibles en la actualidad.
Cuando una fuente de CA se encuentra conectada a la entrada de CA, el inversor comienza la

supervisión por una tensión de CA aceptable. Una vez que el inversor ha aceptado esta tensión de

CA, el relé de transferencia de CA se cierra y se inicia el modo de carga. Después de que se inicia

el modo de carga, la tensión de CC se controla para determinar el estado de carga. Si la tensión

de CC es baja (≤12,8 VCC/modelos de 12 voltios), el cargador comienza la carga intensa (bulk).

Si la tensión de CC es alta (>12,8 VCC/modelos de 12 voltios), el cargador omitirá las etapas

de carga intensa y absorción e irá directamente a la carga de fl otación. El cargador de múltiples

etapas puede utilizar un máximo de cinco etapas diferentes de carga para ayudar a controlar y

mantener las baterías adecuadamente. Las cinco etapas incluyen un proceso automático de carga

de 4 etapas: intensa, absorción, fl otación y carga completa, y una fase de carga de ecualización

manual (EQ). El proceso automático de carga de 4 etapas proporciona una recarga completa y la

vigilancia de las baterías, sin daños debidos a la sobrecarga. La etapa de ecualización (requiere

del control remoto ME-RC/ME-ARC para activar la carga de ecualización) se utiliza para limpiar el

electrolito estratifi cado y para tratar de revertir la sulfatación en la placa de la batería, que pueda

haber ocurrido.
