Magnum Energy MS-E Series - Manual (Página 19)

Página 13
©
2014 Magnum Energy, Inc.
Instalación

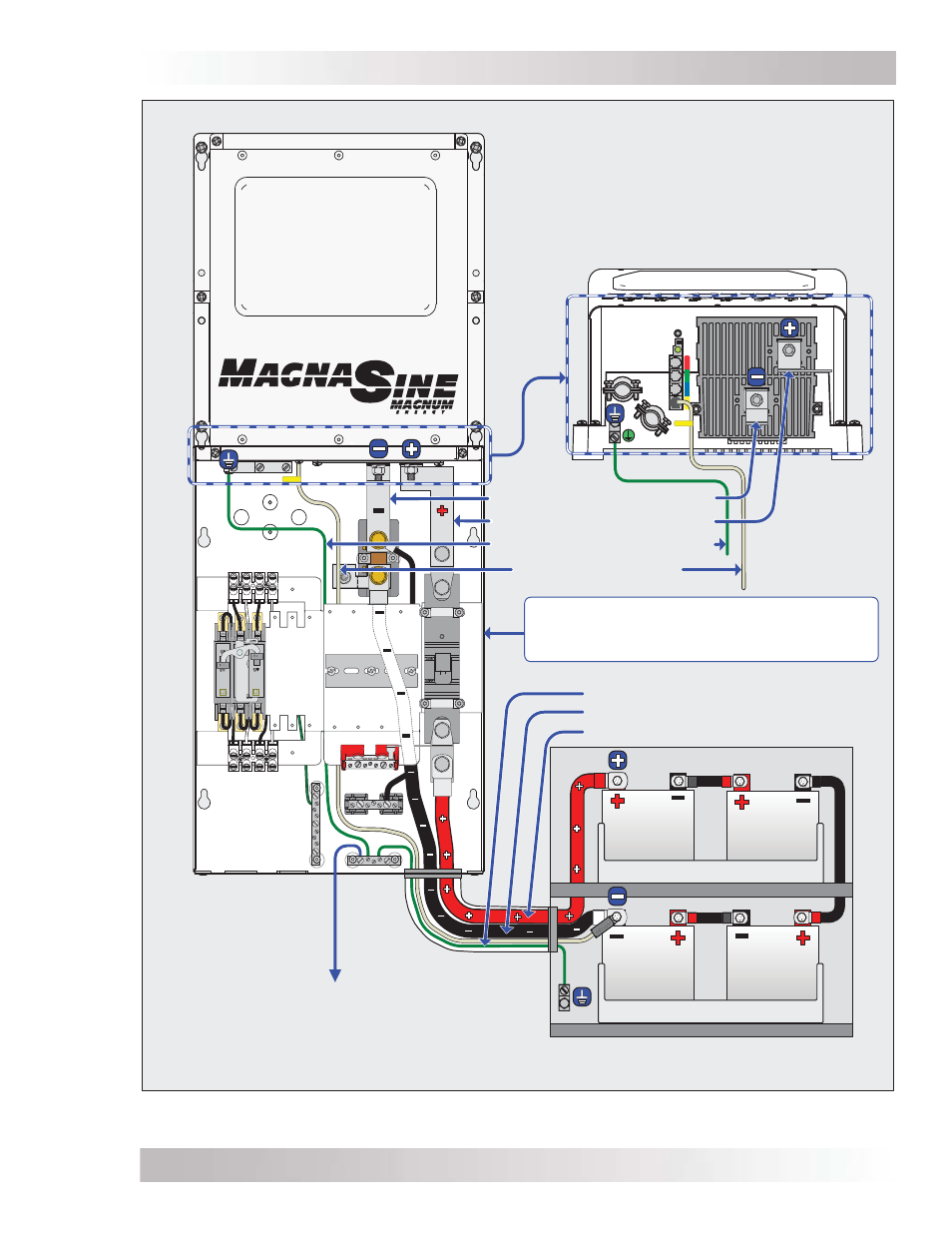

Ilustración 2-4, Cableado de CC y del sensor de temperatura de la batería
Punto del sistema a tierra
de CC
[Electrodo conductor
(ej. varilla a tierra)]
Inversor/cargador
Serie MS-E
(vista frontal)
Cable del sensor de
temperatura de las baterías
Conexión de CC negativa del inversor
Conexión de CC positiva del inversor
Equipo de cable a tierra del inversor
BTS
BTS
Banco de baterías
Cable a tierra del equipo del banco de baterías
Cable negativo del banco de baterías
Cable positivo del banco de baterías
Armario MMP-E – para instalaciones de inversor
único [incluye disyuntor desconector de CC,
derivación (shunt) de CC para barras colectoras
del monitor de baterías y del inversor].
