94
Gráficos
y
visualizaciones
de estado
Gráficos y visualizaciones de estado
Véase "Gráficos y Visualizaciones de estado”
Determinación de la pieza en la ventana gráfica
El diálogo para el BLK-FORM aparece automáticamente, cuando se
abre un nuevo programa.
Abrir un programa nuevo o pulsar la softkey BLK FORM en un
programa previamente abierto
Eje de la herramienta
Punto MIN y MAX
A continuación se describe un resumen de las principales funciones.

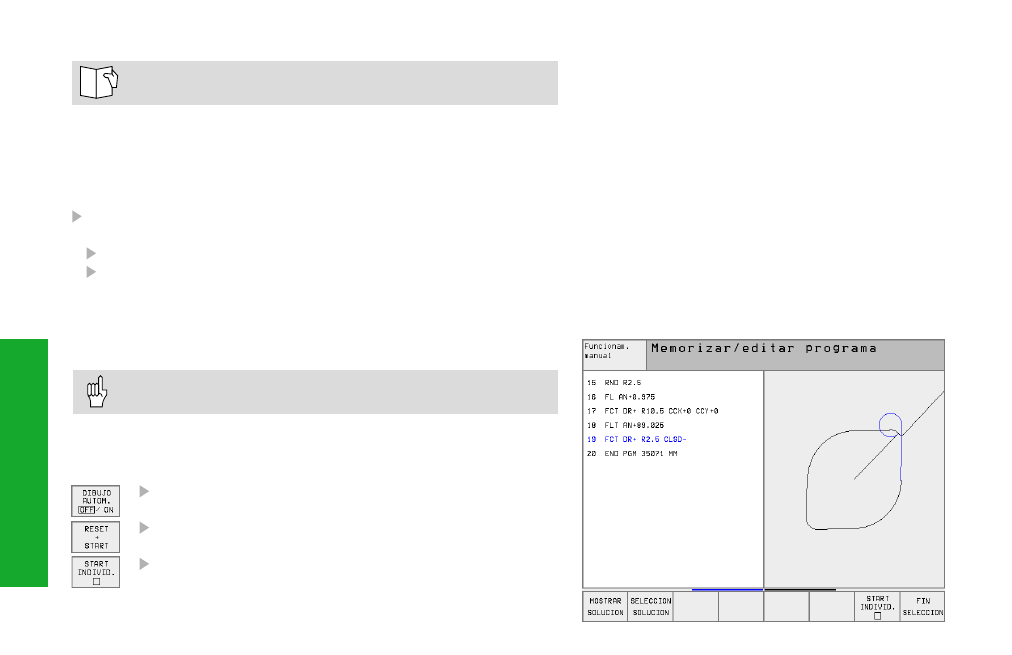

Gráfico de programación
¡Seleccionar la subdivisión de la pantalla GRAFICO+PROGRAMA!
Durante la introducción del programa, el TNC puede representar el
contorno programado en un gráfico bidimensional:
Gráfico automático
Iniciar el gráfico manualmente
Iniciar el gráfico por frases
