HEIDENHAIN TNC 426 (280 476) Pilot - Manual (Página 12)

13
Entrada
y
salida
del
contorno

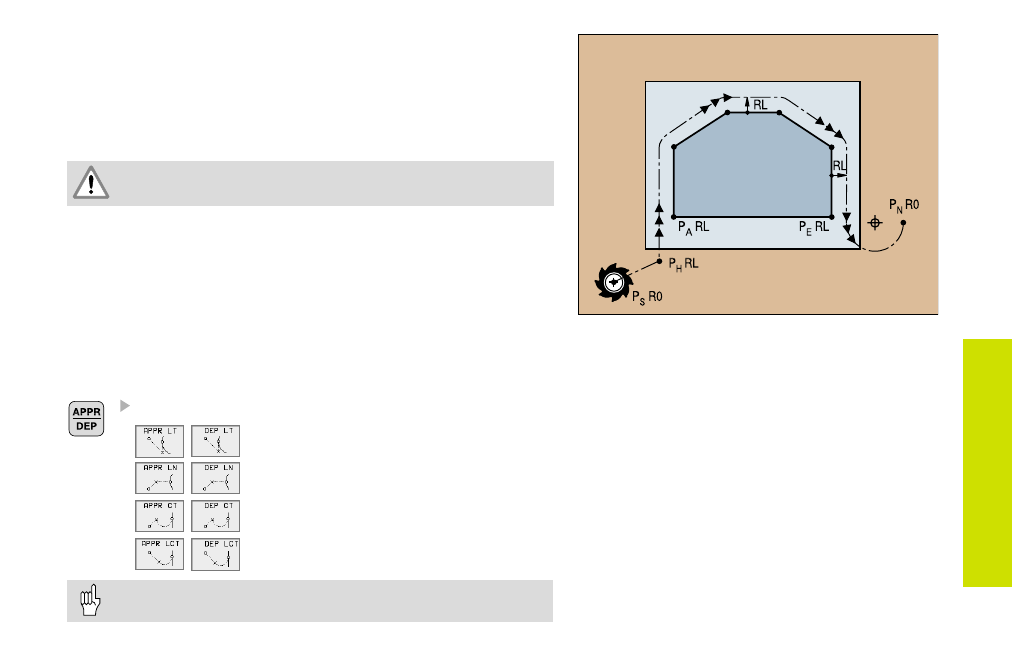

Entrada y salida del contorno
Punto de partida P
S
P
S
está fuera del contorno y deberá alcanzarse sin corrección de radio
Punto auxiliar P
H
P
H
se encuentra fuera del contorno y lo calcula el TNC.
¡El TNC desplaza la herramienta con el último avance
programado, desde el punto de partida P
S
al punto auxiliar P
H
!
Primer punto del contorno P
A
y último punto del contorno P
E
El primer pto. del contorno P
A
se programa en la frase APPR (ingl: approach
= aproximación). El último punto del contorno se programa como siempre.
Punto final P
N
P
N
se encuentra fuera del contorno y se programa en la frase DEP
(ingl: depart = salida). P
N
se alcanza automáticamente con R0.
Tipos de trayectoria en aproximación/salida
Pulsar la softkey con el tipo de trayectoria deseada:
Recta tangente
Recta perpendicular al punto del contorno
Trayectoria circular tangente
Recta con círculo tangente al contorno
• ¡Programar la corrección de radio en la frase APPR!
• ¡Las frases DEP llevan la corrección de radio R0!
