18
Tipos
de
trayectoria

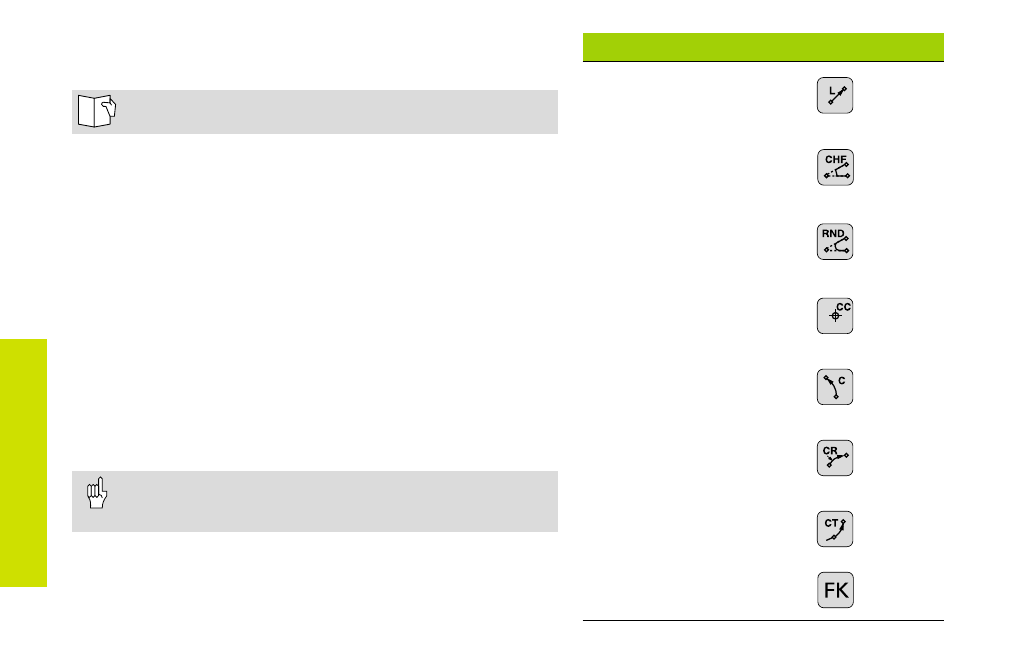

Tipos de trayectoria
Recta
Chaflán entre dos rectas
Redondeo de esquinas
Introducir
el punto central
del círculo o
las coordenadas del polo
Trayectoria circular
alrededor del punto central del
círculo CC
Trayectoria circular con
indicación del radio
Trayectoria circular
tangente al elemento
anterior del contorno
Programación libre
de contornos FK
página
19
página
20
página
22
página
21
página
21
página 23
página
20
página 25
Tipos de trayectoria para frases de
posicionamiento
Véase ”Programación: Programación de contornos”.
Normativa
Para la programación del movimiento de la herramienta se supone
que es la herramienta la que se desplaza y la pieza la que está quieta.
Introducción de las posiciones de destino
Las posiciones de destino pueden introducirse bién en coordenadas
polares – tanto en absolutas como incrementales, o mezcladas
absolutas e incrementales.
Indicaciones en la frase de posicionamiento
Una frase de posicionamiento completa contiene las siguientes
indicaciones:
• Tipo de trayectoria
• Coordenadas del punto final del contorno (posición de destino)
• Corrección de radio RR/RL/R0
• Avance F
• Función auxiliar M
¡Posicionar la herramienta al principio de un programa de
mecanizado, de tal forma que no se perjudique ni a la
herramienta ni a la pieza!
